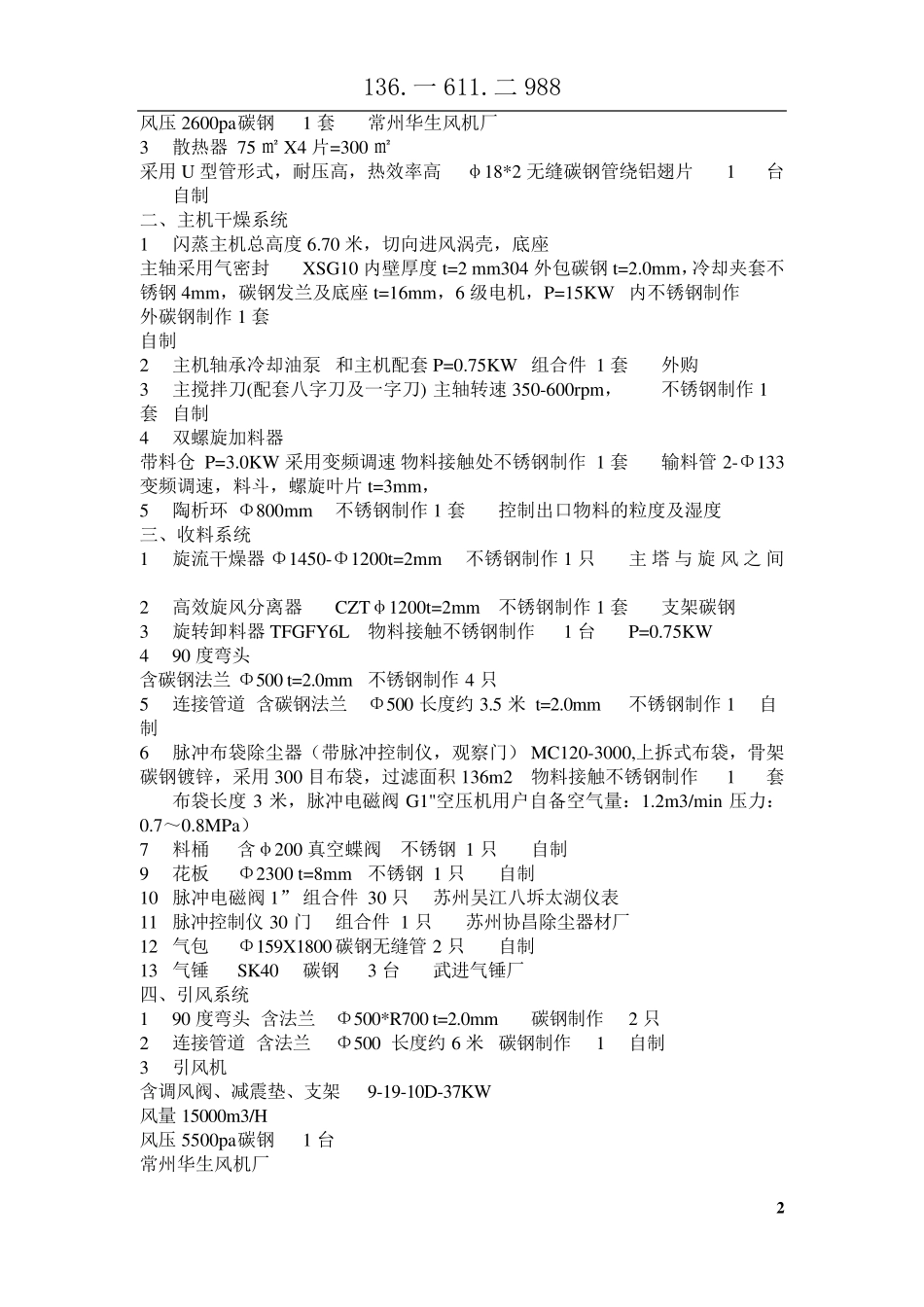

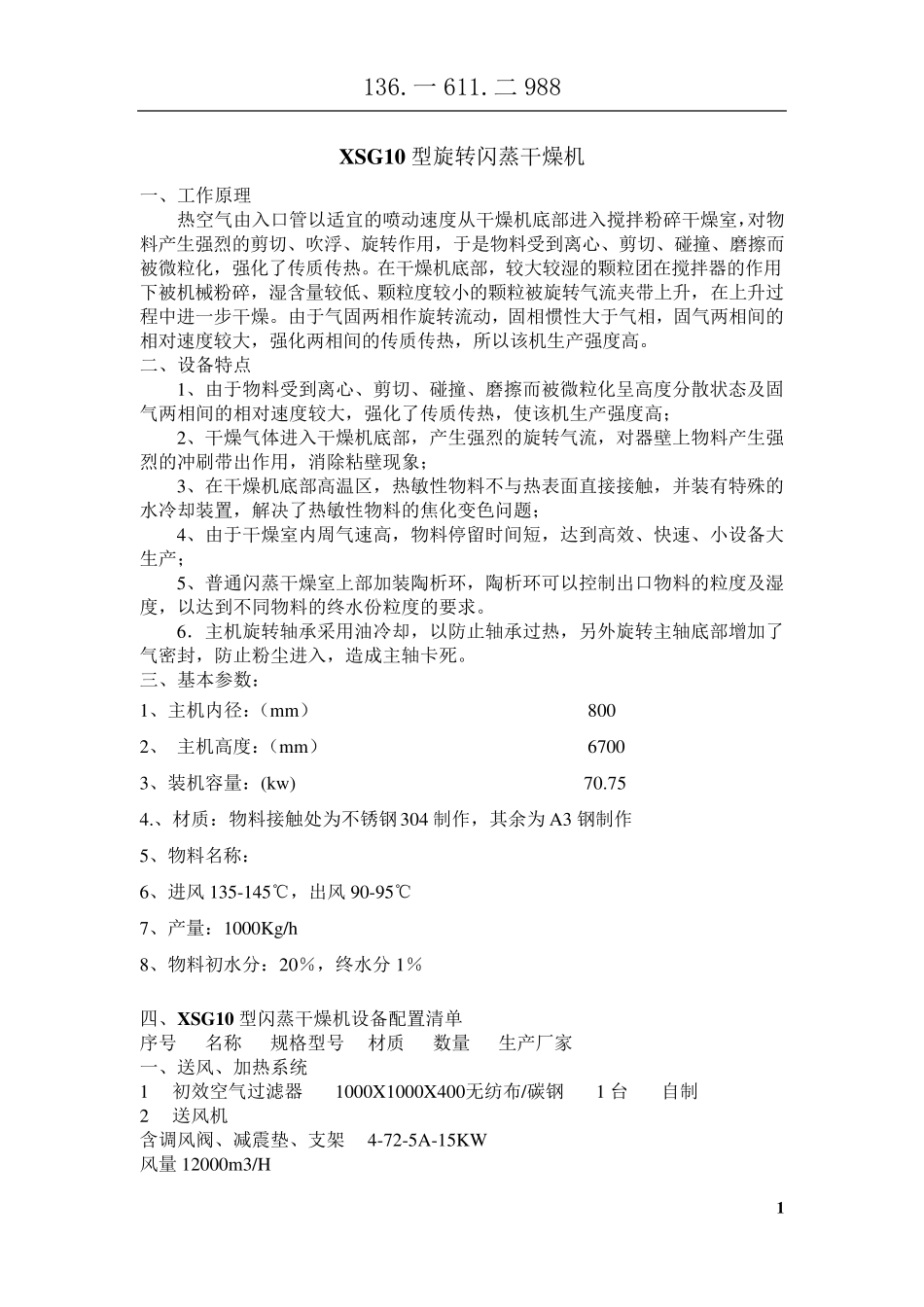

136.一611.二988 1 XSG10 型旋转闪蒸干燥机 一、工作原理 热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、磨擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械粉碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。 二、设备特点 1、由于物料受到离心、剪切、碰撞、磨擦而被微粒化呈高度分散状态及固气两相间的相对速度较大，强化了传质传热，使该机生产强度高； 2、干燥气体进入干燥机底部，产生强烈的旋转气流，对器壁上物料产生强烈的冲刷带出作用，消除粘壁现象； 3、在干燥机底部高温区，热敏性物料不与热表面直接接触，并装有特殊的水冷却装置，解决了热敏性物料的焦化变色问题； 4、由于干燥室内周气速高，物料停留时间短，达到高效、快速、小设备大生产； 5、普通闪蒸干燥室上部加装陶析环，陶析环可以控制出口物料的粒度及湿度，以达到不同物料的终水份粒度的要求。 6．主机旋转轴承采用油冷却，以防止轴承过热，另外旋转主轴底部增加了气密封，防止粉尘进入，造成主轴卡死。 三、基本参数： 1、主机内径：（mm） 800 2、 主机高度：（mm） 6700 3、装机容量：(kw) 70.75 4.、材质：物料接触处为不锈钢304 制作，其余为A3 钢制作 5、物料名称： 6、进风135-145℃，出风90-95℃ 7、产量：1000Kg/h 8、物料初水分：20％，终水分1％ 四、XSG10 型闪蒸干燥机设备配置清单 序号 名称 规格型号 材质 数量 生产厂家 一、送风、加热系统 1 初效空气过滤器 1000X1000X400 无纺布/碳钢 1 台 自制 2 送风机 含调风阀、减震垫、支架 4-72-5A-15KW 风量12000m3/H 136.一611.二988 2 风压2600pa 碳钢 1 套 常州华生风机厂 3 散热器 75 ㎡X4 片=300 ㎡ 采用U 型管形式，耐压高，热效率高 φ18*2 无缝碳钢管绕铝翅片 1台 自制 二、主机干燥系统 1 闪蒸主机总高度6.70 米，切向进风涡壳，底座 主轴采用气密封 XSG10 内壁厚度t=2 mm304 外包碳钢t=2.0mm，冷却夹套不锈钢4mm，碳钢发兰及底座t=16mm，6 级电机，P=15KW 内不锈钢制作 外碳钢制作 1 套 自制 2 主机轴承冷却油泵 和主机配套P=0.7...
