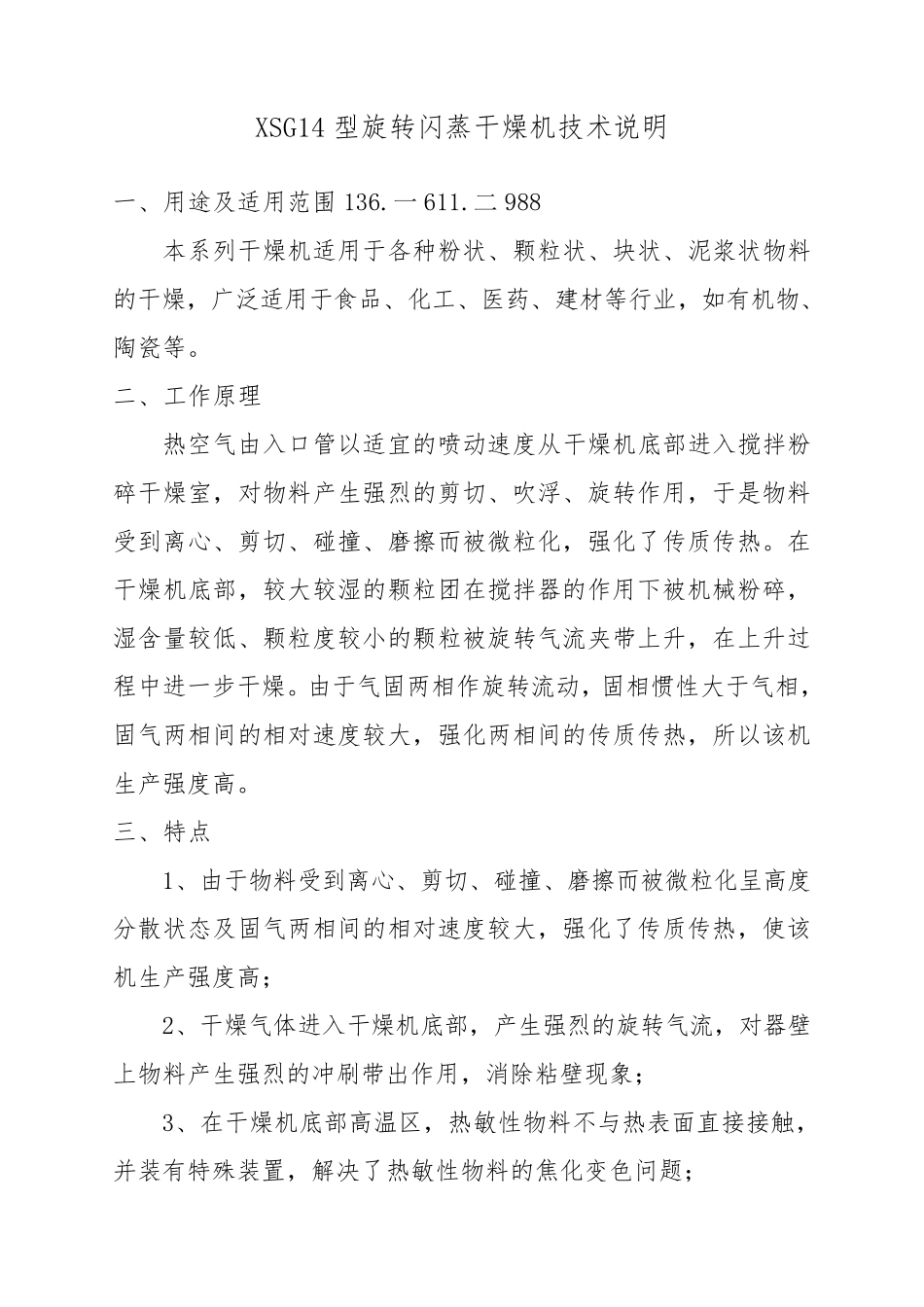

XSG14 型旋转闪蒸干燥机技术说明 一、用途及适用范围136.一 611.二988 本系列干燥机适用于各种粉状、颗粒状、块状、泥浆状物料的干燥，广泛适用于食品、化工、医药、建材等行业，如有机物、陶瓷等。 二、工作原理 热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、磨擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械粉碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。 三、特点 1、由于物料受到离心、剪切、碰撞、磨擦而被微粒化呈高度分散状态及固气两相间的相对速度较大，强化了传质传热，使该机生产强度高； 2、干燥气体进入干燥机底部，产生强烈的旋转气流，对器壁上物料产生强烈的冲刷带出作用，消除粘壁现象； 3、在干燥机底部高温区，热敏性物料不与热表面直接接触，并装有特殊装置，解决了热敏性物料的焦化变色问题； 4、由于干燥室内周气速高，物料停留时间短，达到高效、快速、小设备大生产； 5、干燥室上部加装陶析环及旋流片，可以控制出口物料的粒度及湿度，以达到不同物料的终水分粒度的要求。 四、技术参数 工况条件 4.1 介质名称:双甘膦； 4.2 湿粉平均含水率：20%； 4.3 干粉平均含水率：≤0.5%； 4.4 干粉堆积密度：≈0.75g/ml； 4.5 黏度：非粘性固体； 4.6 加热方式：0.8Mpa 饱和蒸汽； 4.7 环境温度：常温。 技术要求 4.1 进风温度：150-160℃； 4.2 出风温度：90-100℃； 4.3 蒸发量：400-500kg/h； 4.4 热源：0.8Mpa 饱和蒸汽； 4.5 收料方式：一级旋风+滤筒式捕集器； 4.6 平均收率：＞99%； 4.7 材质：与物料接触部分为316L； 4.8 蒸汽加热器采用不锈钢材料，配置进风预热器，回收蒸汽冷凝水热能。 五、装置工艺流程简述 工艺流程简述 5.1.1 物料流程： 螺旋加料器→闪蒸干燥机主机→ 旋风除尘器→滤筒除尘器→收料； 5.1.2 蒸汽流程： 蒸汽→蒸汽散热器→闪蒸干燥机主机→旋风除尘器→滤筒除尘器→引风机→排空 5.2 控制说明： 5.2.1 电气控制设计说明： 5.2.1.1 通过进风口测温点的温度变送器信号控制蒸汽比例调节阀，从而控制进风温度在设定范围内，蒸汽调节阀用户自备。 ...
