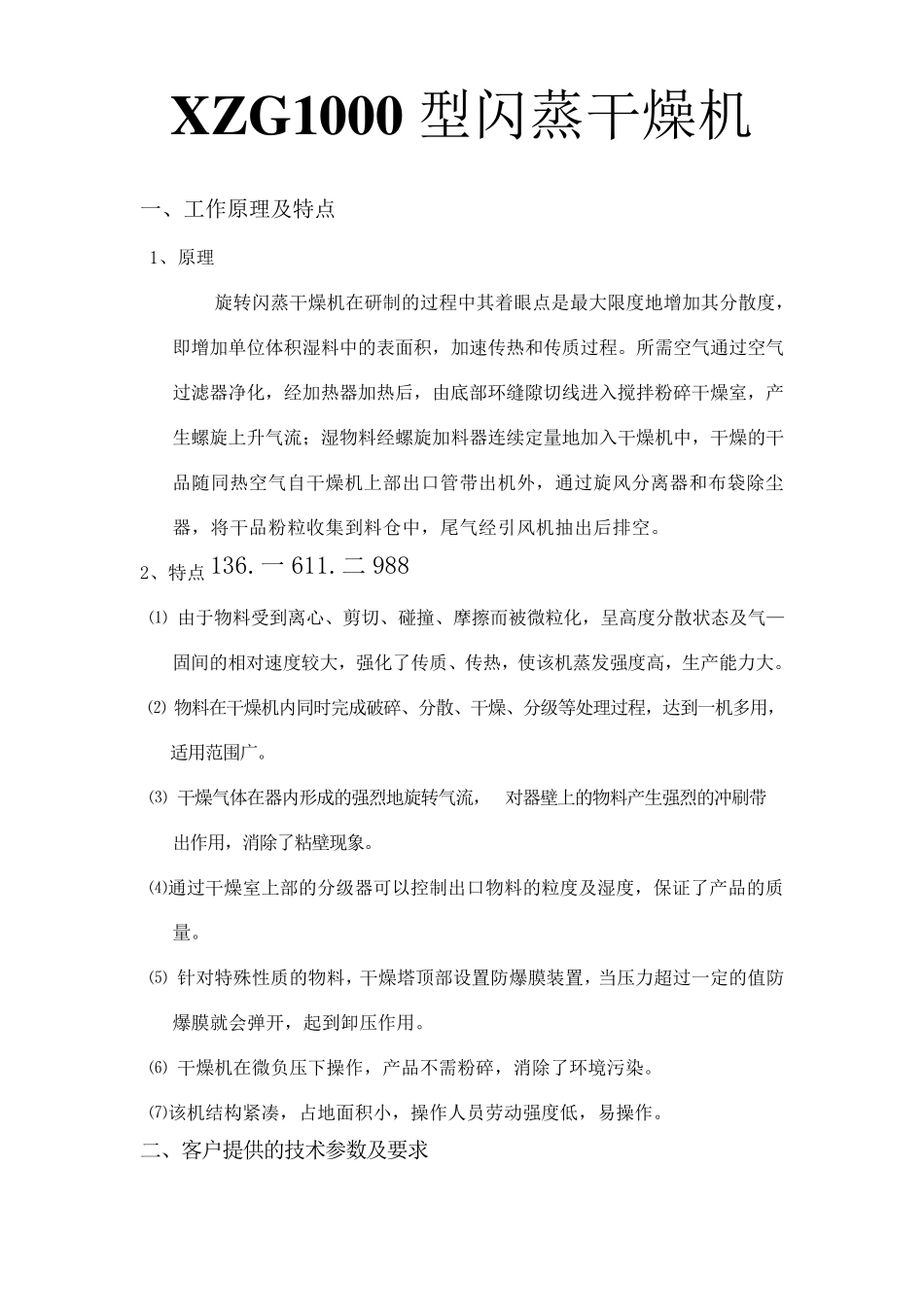

XZG1000 型闪蒸干燥机 一、工作原理及特点 1、原理 旋转闪蒸干燥机在研制的过程中其着眼点是最大限度地增加其分散度，即增加单位体积湿料中的表面积，加速传热和传质过程。所需空气通过空气过滤器净化，经加热器加热后，由底部环缝隙切线进入搅拌粉碎干燥室，产生螺旋上升气流；湿物料经螺旋加料器连续定量地加入干燥机中，干燥的干品随同热空气自干燥机上部出口管带出机外，通过旋风分离器和布袋除尘器，将干品粉粒收集到料仓中，尾气经引风机抽出后排空。 2、特点136.一611.二988 ⑴ 由于物料受到离心、剪切、碰撞、摩擦而被微粒化，呈高度分散状态及气—固间的相对速度较大，强化了传质、传热，使该机蒸发强度高，生产能力大。 ⑵ 物料在干燥机内同时完成破碎、分散、干燥、分级等处理过程，达到一机多用，适用范围广。 ⑶ 干燥气体在器内形成的强烈地旋转气流，对器壁上的物料产生强烈的冲刷带出作用，消除了粘壁现象。 ⑷通过干燥室上部的分级器可以控制出口物料的粒度及湿度，保证了产品的质量。 ⑸ 针对特殊性质的物料，干燥塔顶部设置防爆膜装置，当压力超过一定的值防爆膜就会弹开，起到卸压作用。 ⑹ 干燥机在微负压下操作，产品不需粉碎，消除了环境污染。 ⑺该机结构紧凑，占地面积小，操作人员劳动强度低，易操作。 二、客户提供的技术参数及要求 1、物料名称: 晶体带粉末状 2、初含水分: 20% 3、终含水分: 0.5% 4、产 量: 5、堆积密度：0.7～0.8 6、进风温度：～150℃ 7、热 源: 蒸 气 8、收料方式：旋风+布袋除尘器收料 9、设备材质：不锈钢SUS304 10、安 装：室内 11、电 源：380V 50Hz 三、主要设备选型 闪蒸主机: 根据客户的要求选用闪蒸干燥机的型号为:XZG-1000 型旋转闪蒸干燥机. 说明：主机上设有分级器装置，可以控制出口物料的粒度及湿度 以下是设备配置选型: 1、旋流干燥器: 由于终含水分要求很低,宜配二级旋流干燥器可满足水份及产量要求. 选其型号为:XLG-1200 型 (上口直径为1400mm,下口直径为1200mm,高度4000mm) 其原理: 旋流干燥器也称旋风式气流干燥器,在旋风干燥器内气流夹带物 料从切线方向进入，沿着内壁形成螺旋线运动，物料在气流中均匀分布 与旋转扰动，能使粒子周围的气体边界层呈高度湍流状态，增大气体和 粒子间的相对速度。同时，由于旋转运动使粒子受到粉碎，增大了传热 面积，这样强化了干燥过程,同时延长了物料在干燥机中的停留时间. 2、高效...
