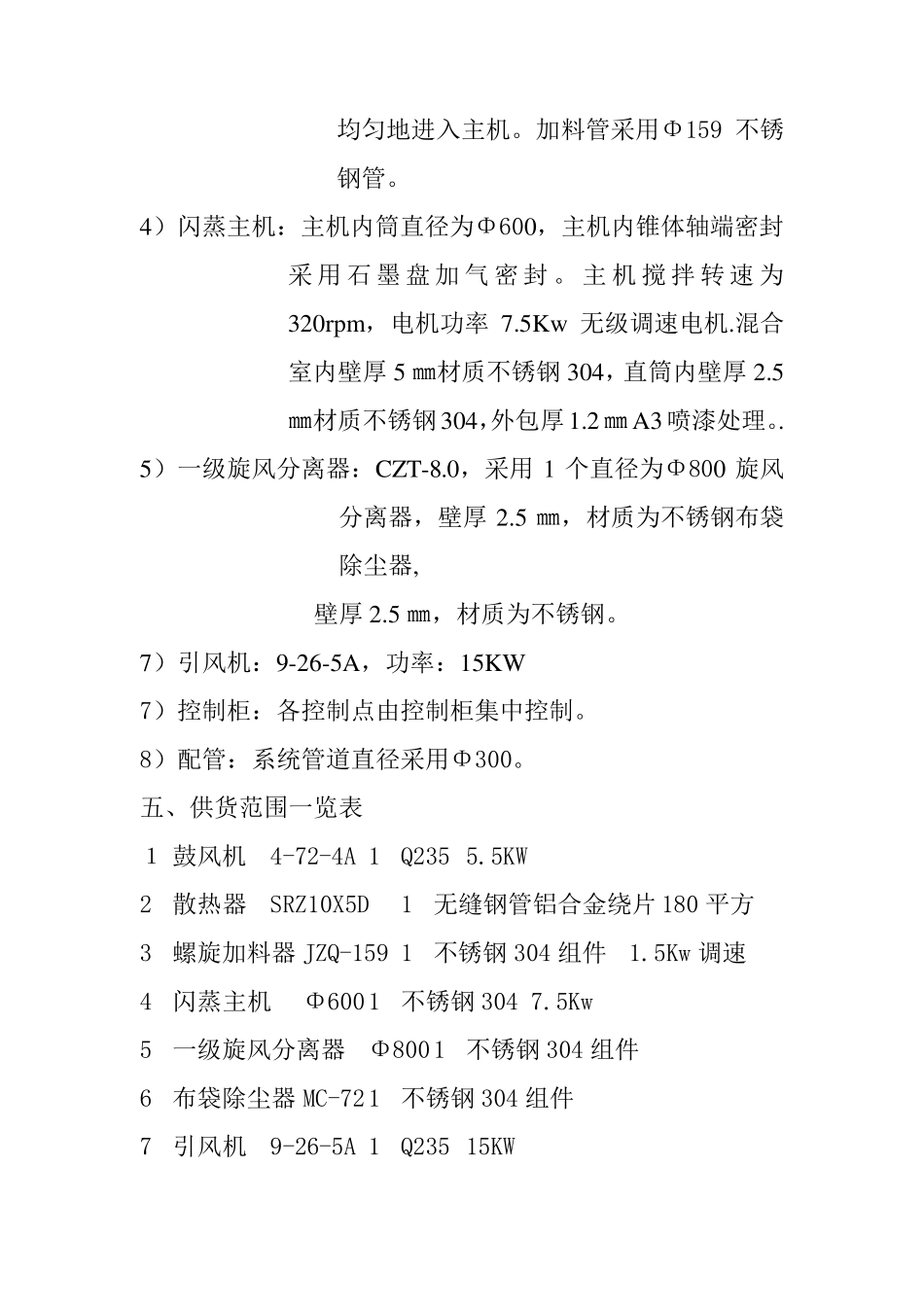

XZG600 型闪蒸干燥机 一、设备选型 根据物料特性，选择旋转闪蒸干燥机对物料进行干燥。 二、旋转闪蒸干燥机的工作原理及特点 1、工作原理136.一611.二988 空气经加热后由主机底部进风口切向进入闪蒸主塔，在主塔内形成类似龙卷风的高速旋转气流，同时根据不同的物料性质调整底部环隙大小，使风速处于比较合适的状态。物料经螺旋加料器直接进入干燥塔。在高速气流的冲击和带动下迅速分散并随气流作高速旋转运动；对于比较大且潮湿的颗粒团，高速气流不足以使之粉碎并高速旋转，于是在重力作用下逐渐下落，当落到主机底部时，被底部设置的破碎装置强行破碎并微粒化，然后随高速气流一并旋转上升而完成干燥过程。本机主塔顶部设置分级器，可以通过调节分级器和进风速度来控制出料的最终水分和细度。 2、特点 1）干燥强度高 实验证实，用旋转闪蒸干燥机干燥淀粉时的体积传热系数为hv 为68540kJ/h·m3·℃；而普通干燥机干燥物料时的体积传热系数hv 为25120kJ/ h·m3·℃，本机干燥强度特别高。 2）成品收集率高 采用高效低阻旋风分离器（收集率98%以上），辅以气厢式脉冲布袋除尘器（收集率99.9%以上）。 3）有效控制终水分和细度-分级器 通过分级器和进风速度的协调统一，对终水分和成品细度加以控制。 4）不粘壁 设备主塔內部不锈钢镜面处理，设备又在强烈的高速气流对塔壁上的物料产生强烈的冲刷作用，清除粘壁现象。 5）善于处理热敏性物料 主机底部属于高温区，该区域气速高，物料很难与热表面直接接触，因此不会有焦化变色之忧。 三、技术条件 1、 物料名称：类式味精 2、 产量：5T/天 3、 初含水率：w1=10% 4, 终含水率：w2=0.6% 5 蒸发量：w =80-200kg/hr 四、设备配置 1、考虑物料特性选用一套XSG-600 旋转闪蒸干燥机 2、单套系统配置 1） 鼓风机：4-72-4A 风量5962～6457m3 功率：5.5kw 2） 蒸气换热器：180 平方，蒸气耗量250-300 kg/hr 3）螺旋加料器：采用1.5Kw 无级调速电机，保证物料连续，均匀地进入主机。加料管采用Φ159 不锈钢管。 4）闪蒸主机：主机内筒直径为Φ600，主机内锥体轴端密封采用石墨盘加气密封。主机搅拌转速为320rpm，电机功率7.5Kw 无级调速电机.混合室内壁厚5 ㎜材质不锈钢304，直筒内壁厚2.5㎜材质不锈钢304，外包厚1.2 ㎜A3 喷漆处理。. 5）一级旋风分离器：CZT-8.0，采用1 个直径为Φ800 旋风分离器，壁厚2.5 ㎜，材质为不锈钢布袋除尘器, 壁厚2.5 ...
