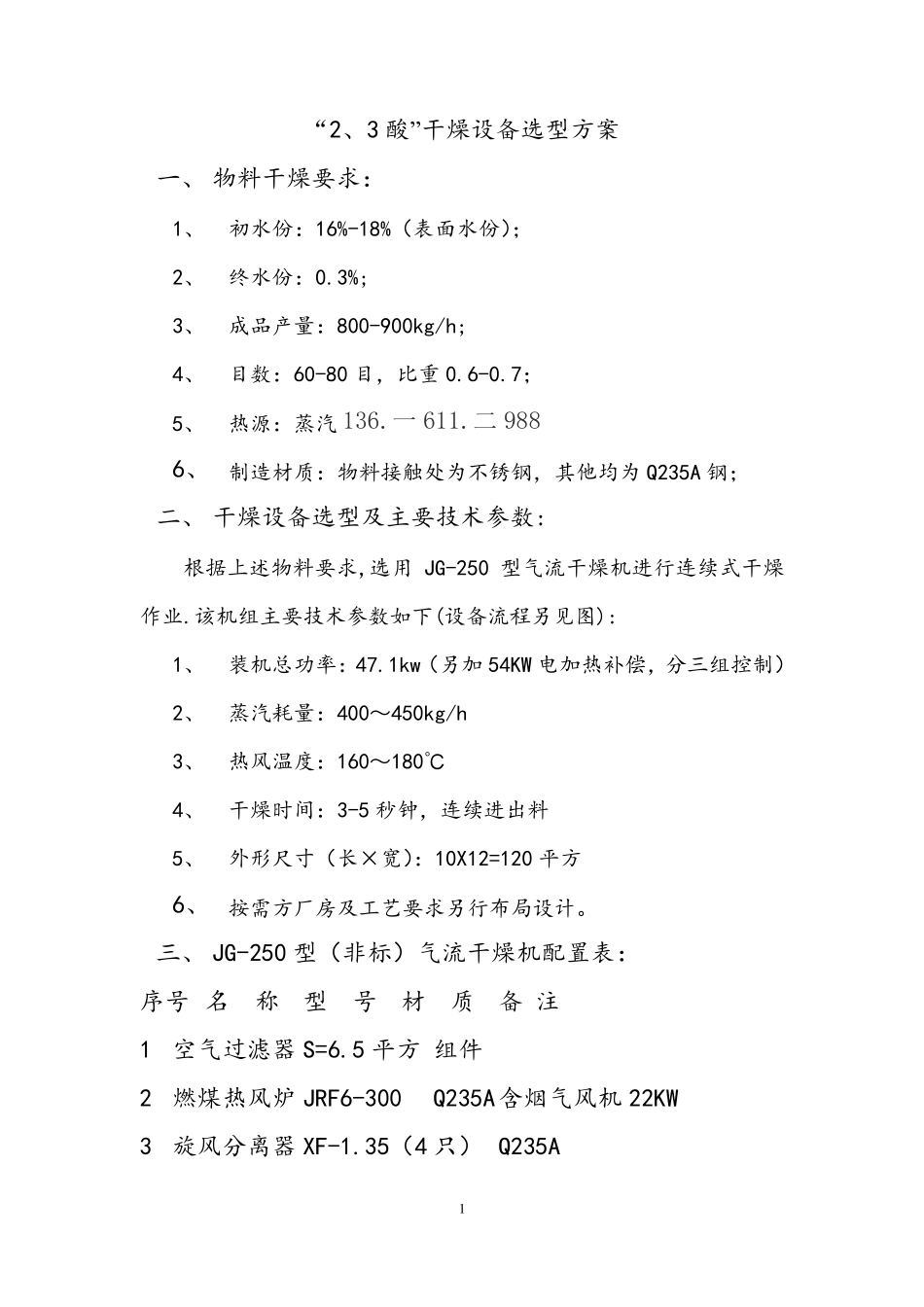

1 “2、3 酸”干燥设备选型方案 一、 物料干燥要求： 1、 初水份：16%-18%（表面水份）； 2、 终水份：0.3%; 3、 成品产量：800-900kg/h; 4、 目数：60-80 目，比重0.6-0.7； 5、 热源：蒸汽136.一 611.二988 6、 制造材质：物料接触处为不锈钢，其他均为Q235A 钢； 二、 干燥设备选型及主要技术参数: 根据上述物料要求,选用JG-250 型气流干燥机进行连续式干燥作业.该机组主要技术参数如下(设备流程另见图): 1、 装机总功率：47.1kw（另加54KW 电加热补偿，分三组控制） 2、 蒸汽耗量：400～450kg/h 3、 热风温度：160～180℃ 4、 干燥时间：3-5 秒钟，连续进出料 5、 外形尺寸（长×宽）：10X12=120 平方 6、 按需方厂房及工艺要求另行布局设计。 三、 JG-250 型（非标）气流干燥机配置表： 序号 名 称 型 号 材 质 备 注 1 空气过滤器 S=6.5 平方 组件 2 燃煤热风炉 JRF6-300 Q235A 含烟气风机22KW 3 旋风分离器 XF-1.35（4 只） Q235A 2 4 鼓风机 4-72-12C Q235A/组件 N=75KW 5 引风机 9-26-16D Q235A/组件 N=160KW 6 料 仓 V=2 M3(2 只) Q235A 7 螺旋出料器 2 只 Q235A/组件 N=2.2KW/台 8 破碎输送机 Q235A/组件 N=5.5KW 9 关风机 TFGFY.20(1 只) Q235A/组件 1.5KW 12 干燥管 Q235A 含连接风管、消音器 13 水沫除尘器 Q235A 14 控制系统 Q235A 防爆电气
