土木工程施工课程设计(含横道图、平面图)VIP免费

土木工程施工课程设计(含横道图、平面图)_第1页
1/25
土木工程施工课程设计(含横道图、平面图)_第2页
2/25
土木工程施工课程设计(含横道图、平面图)_第3页
3/25

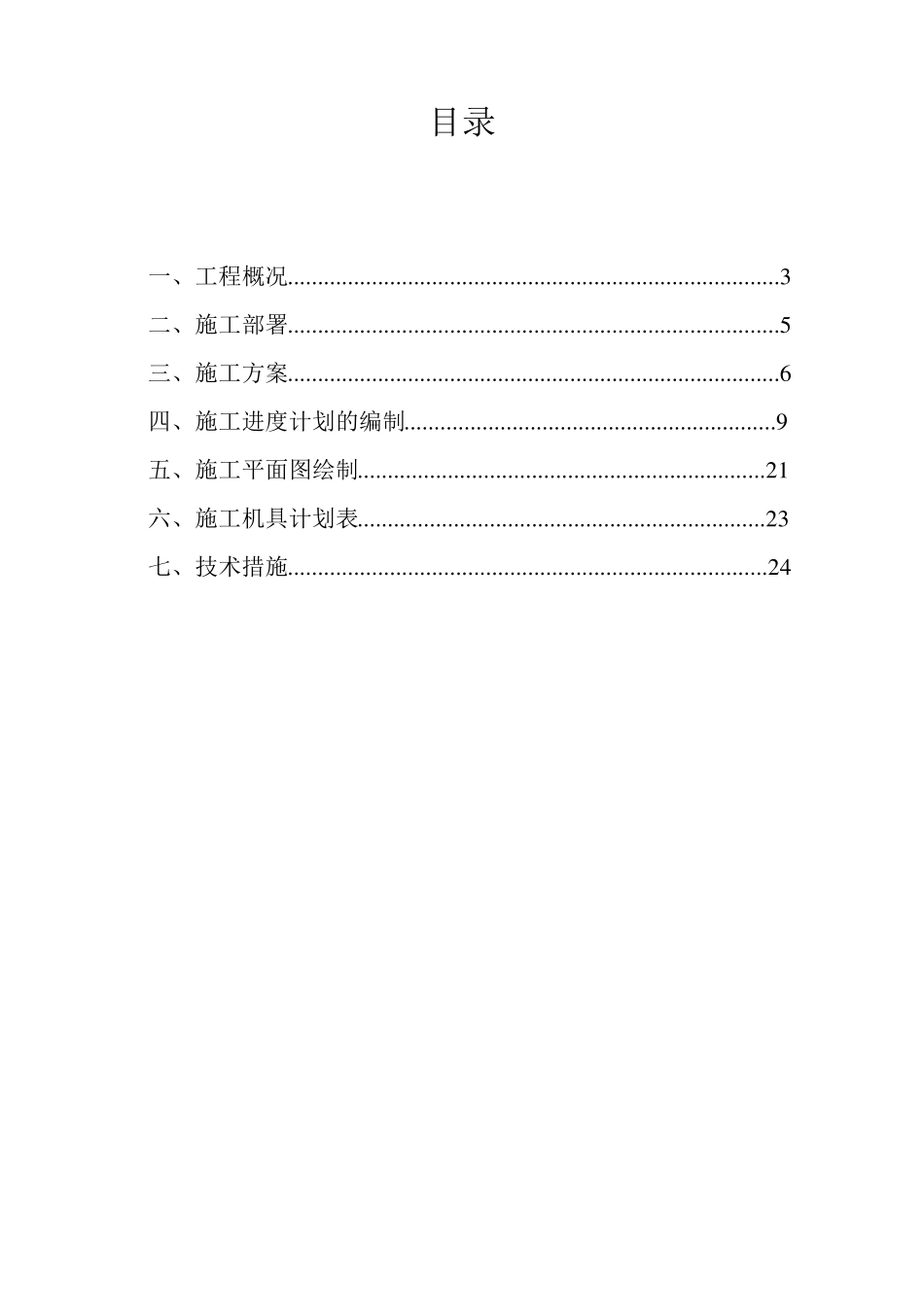

目录 一、工程概况..................................................................................3 二、施工部署..................................................................................5 三、施工方案..................................................................................6 四、施工进度计划的编制..............................................................9 五、施工平面图绘制....................................................................2 1 六、施工机具计划表....................................................................2 3 七、技术措施................................................................................2 4 一、工程概况 (1).建设及设计概况 该工程为本院1200 人学生宿舍,坐落在本院虹桥学生生活区,平面形状呈“L”形,建筑面积 6090 平方米,主楼部分为五层,其总平面见附图。 主要建筑结构特征是:基础埋置深度-3 米。人工砂石垫层厚 1.2米,现浇钢筋砼条形基础,砖砌大放脚、砖墙承重,设抗震构造柱,每层设现浇钢筋砼圈梁,楼盖为预制空心板,屋盖为现浇钢筋砼,最大构件重 400kg。现浇屋面用 PVC 卷材防水,聚乙烯苯板保温隔热层,五层做上人屋面。装修工程为内外墙是一般抹灰,外墙局部做喷砂、贴面砖,楼地面为水泥地面和地砖地面,厕所、走廊、楼梯做水磨石地坪。室内外高差0.4 米,层高3.3 米。 (2).施工环境及施工条件 场地特征:场地平坦、无障碍物,与市区马路相连、交通方便。 土质情况:地表下-0.5 米满 铺 片 石; -0.5 米-1 米为杂 填 土,-1 米以 下为亚 粘 土,地耐 力 为12t/m2。 地下水位 :在1.2 米左 右 不 能 饮 用。 场地无弃 土区:多 余 土方外运 ,平均 运 距 10Km。 水电 供 应 :水源 和电 源 由 建设单 位 接 到 现场,场内水电 由 施工单位 根 据 需 要布 置。 机 械 设备 供 应 : 1、反铲土机:W1-50 斗容量0.5m3,最大挖土半径为9.25 米,最大挖土深度:45°时为5.5 米,30°时为4 米,最大卸载高度5.2米,最大卸载半径8.1 米。 2、自卸汽车:载重量4 吨。 3、塔式起重机:四川产 QTZ60,额定起重力矩 600KN.m,最大幅度42m,最大吊钩高度43m,起升速度26m/min,起重量1.43-6t。 4、井架(带拔杆):起重...
