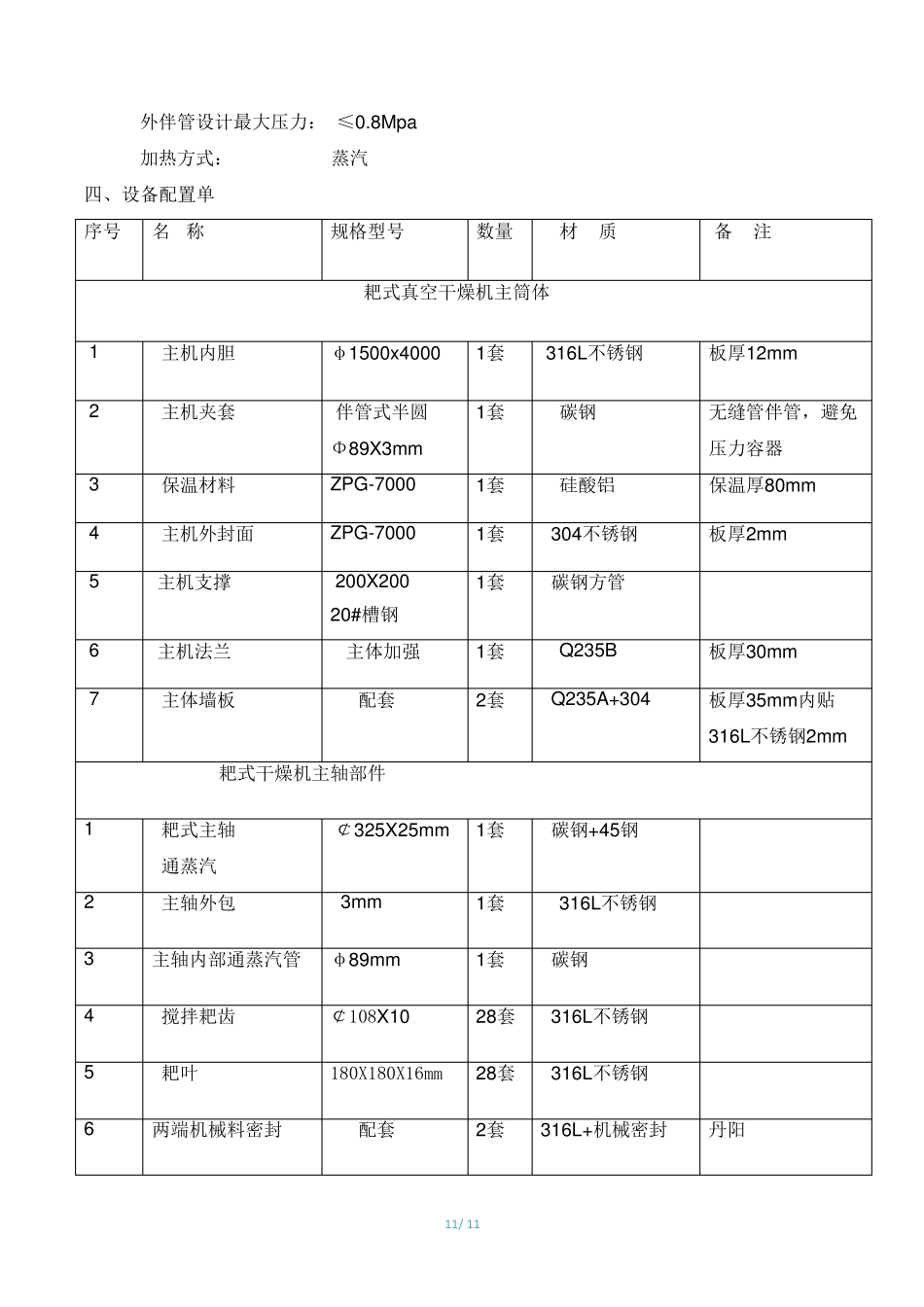

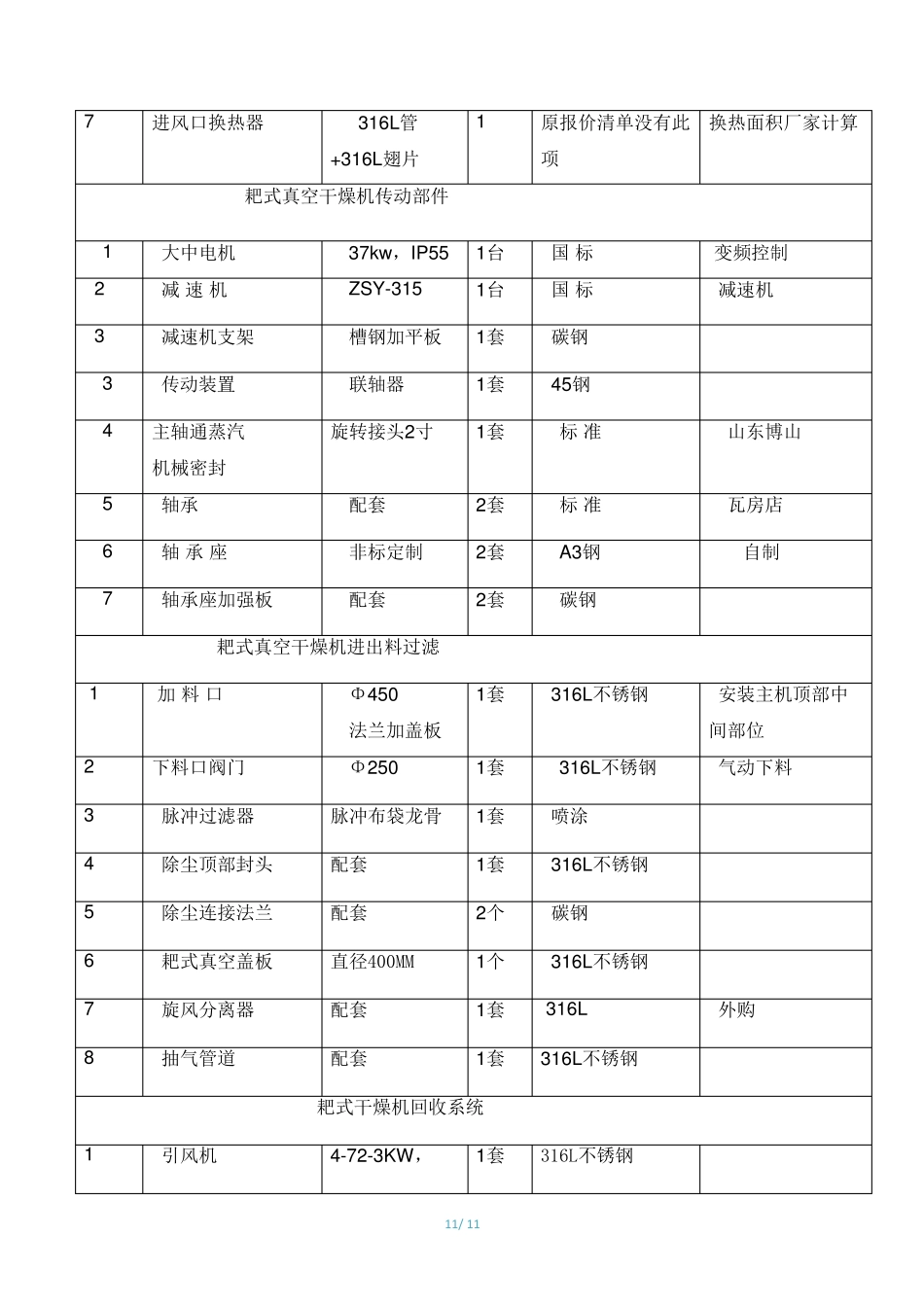

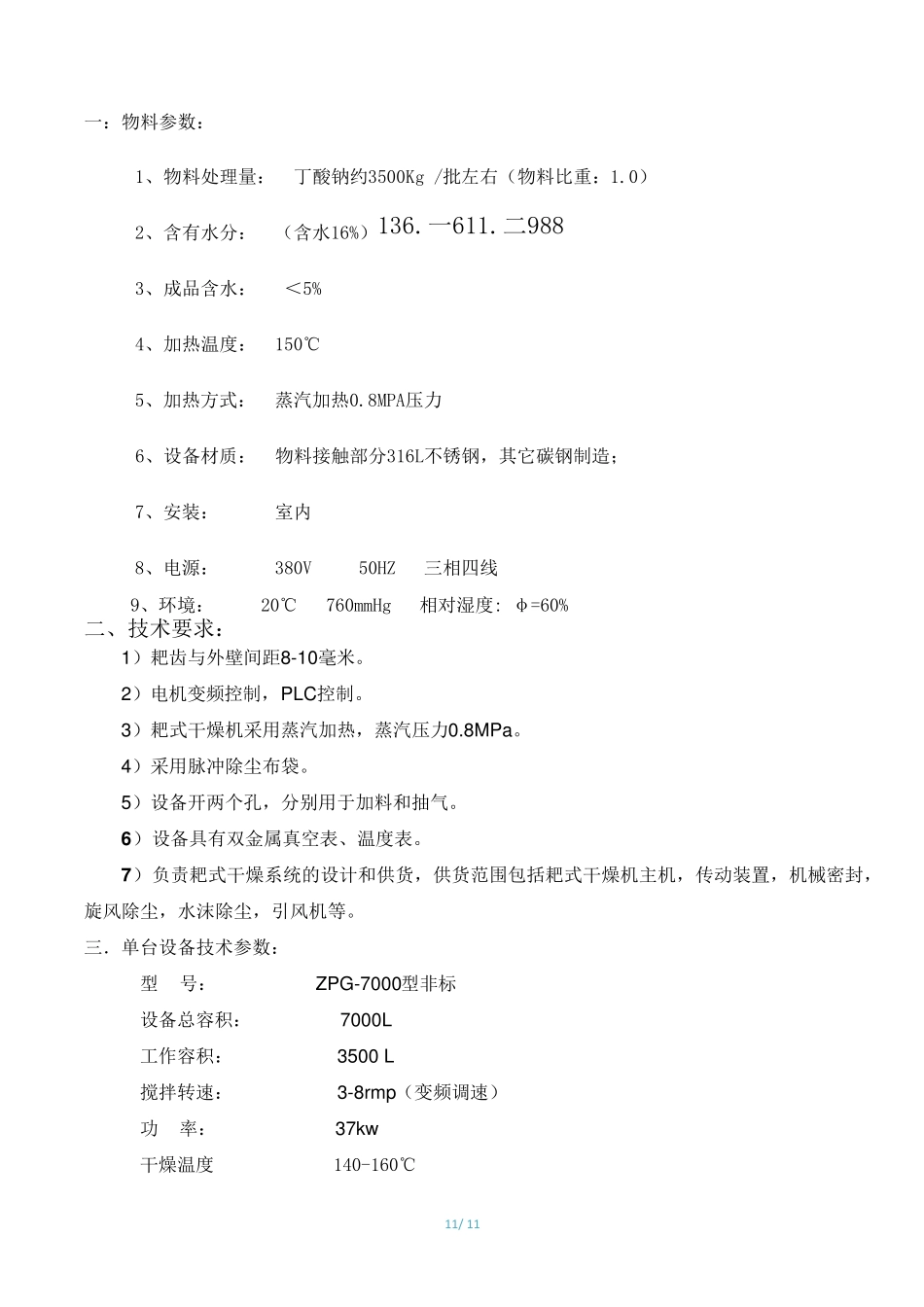

11/ 11 一：物料参数： 1、物料处理量： 丁酸钠约3500Kg /批左右（物料比重：1.0） 2、含有水分： （含水16%）136.一611.二988 3、成品含水： ＜5% 4、加热温度： 150℃ 5、加热方式： 蒸汽加热0.8MPA压力 6、设备材质： 物料接触部分316L不锈钢，其它碳钢制造； 7、安装： 室内 8、电源： 380V 50HZ 三相四线 9、环境： 20℃ 760mmHg 相对湿度: φ=60% 二、技术要求： 1）耙齿与外壁间距8-10毫米。 2）电机变频控制，PLC控制。 3）耙式干燥机采用蒸汽加热，蒸汽压力0.8MPa。 4）采用脉冲除尘布袋。 5）设备开两个孔，分别用于加料和抽气。 6）设备具有双金属真空表、温度表。 7）负责耙式干燥系统的设计和供货，供货范围包括耙式干燥机主机，传动装置，机械密封，旋风除尘，水沫除尘，引风机等。 三．单台设备技术参数： 型 号： ZPG-7000型非标 设备总容积： 7000L 工作容积： 3500 L 搅拌转速： 3-8rmp（变频调速） 功 率： 37kw 干燥温度 140-160℃ 11/ 11 外伴管设计最大压力： ≤0.8Mpa 加热方式： 蒸汽 四、设备配置单 序号 名 称 规格型号 数量 材 质 备 注 耙式真空干燥机主筒体 1 主机内胆 φ1500x4000 1套 316L不锈钢 板厚12mm 2 主机夹套 伴管式半圆 Φ89X3mm 1套 碳钢 无缝管伴管，避免压力容器 3 保温材料 ZPG-7000 1套 硅酸铝 保温厚80mm 4 主机外封面 ZPG-7000 1套 304不锈钢 板厚2mm 5 主机支撑 200X200 20#槽钢 1套 碳钢方管 6 主机法兰 主体加强 1套 Q235B 板厚30mm 7 主体墙板 配套 2套 Q235A+304 板厚35mm内贴316L不锈钢2mm 耙式干燥机主轴部件 1 耙式主轴 通蒸汽 ￠325X25mm 1套 碳钢+45钢 2 主轴外包 3mm 1套 316L不锈钢 3 主轴内部通蒸汽管 φ89mm 1套 碳钢 4 搅拌耙齿 ￠108X10 28套 316L不锈钢 5 耙叶 180X180X16mm 28套 316L不锈钢 6 两端机械料密封 配套 2套 316L+机械密封 丹阳 11/ 11 7 进风口换热器 316L管+316L翅片 1 原报价清单没有此项 换热面积厂家计算 耙式真空干燥机传动部件 1 大中电机 37kw，IP55 1台 国 标 变频控制 2 减 速 机 ZSY-315 1台 国 标 减速机 3 减速机支架 槽钢加平板 1套 碳钢 3 传动装置 联轴器 1套 45钢 4 主轴通蒸汽 机械密封 旋转接头2寸 1套 标 准 山东博山 5 轴承 配套 2套 标 ...
