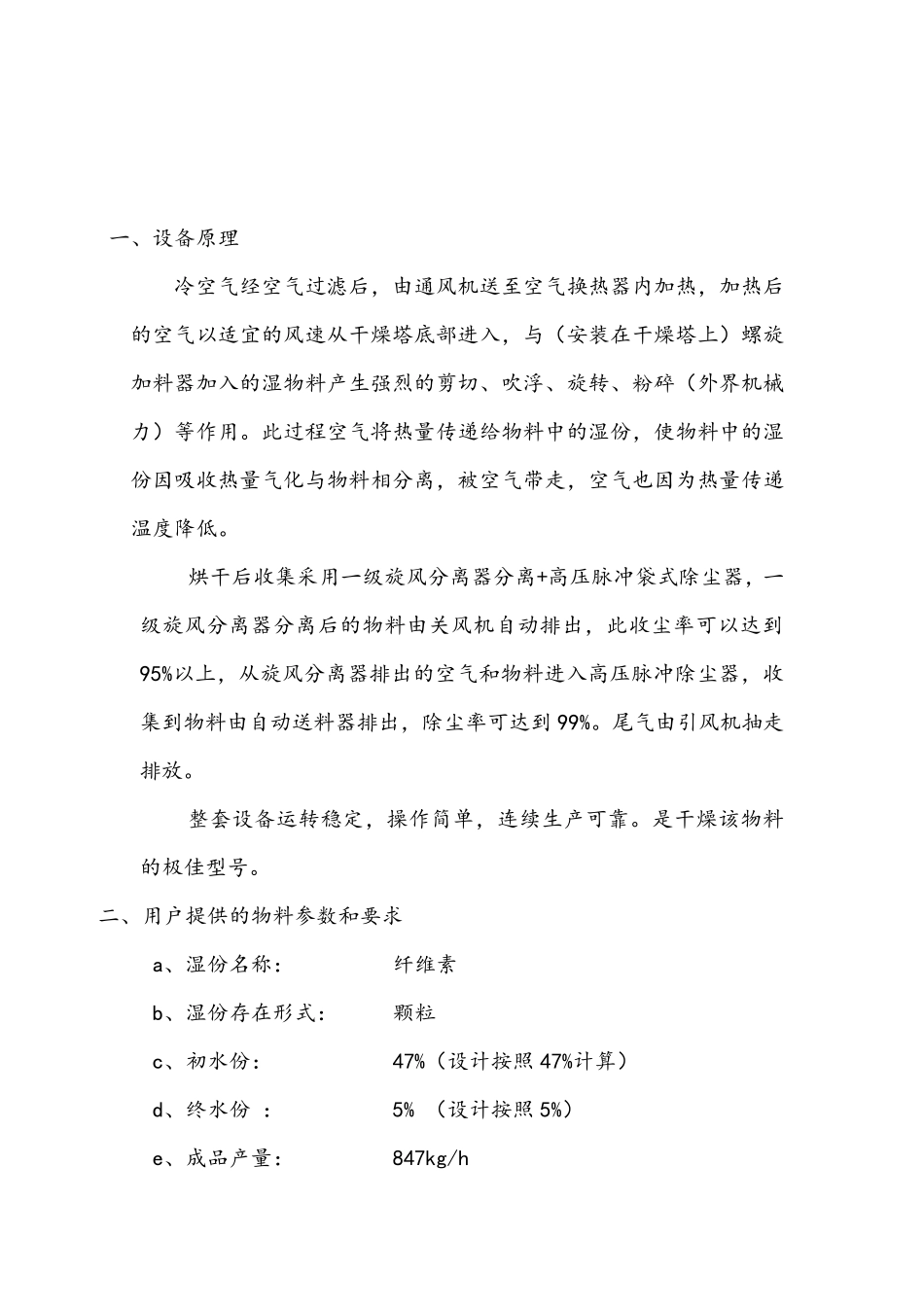

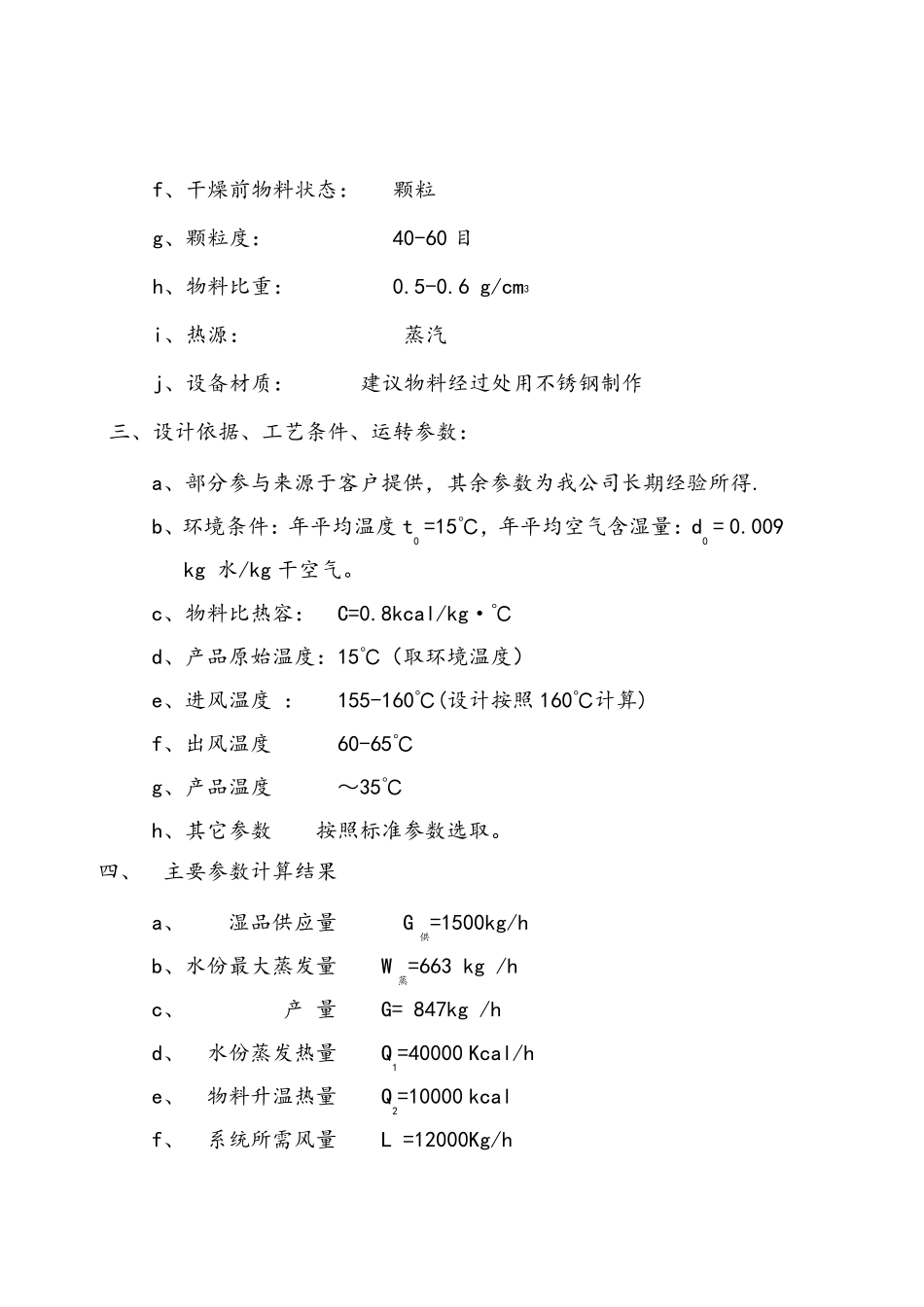

XZG-1200 型闪蒸干燥机 技 术 文 件 一、设备原理 冷空气经空气过滤后,由通风机送至空气换热器内加热,加热后的空气以适宜的风速从干燥塔底部进入,与(安装在干燥塔上)螺旋加料器加入的湿物料产生强烈的剪切、吹浮、旋转、粉碎(外界机械力)等作用。此过程空气将热量传递给物料中的湿份,使物料中的湿份因吸收热量气化与物料相分离,被空气带走,空气也因为热量传递温度降低。 烘干后收集采用一级旋风分离器分离+高压脉冲袋式除尘器,一级旋风分离器分离后的物料由关风机自动排出,此收尘率可以达到95%以上,从旋风分离器排出的空气和物料进入高压脉冲除尘器,收集到物料由自动送料器排出,除尘率可达到99%。尾气由引风机抽走排放。 整套设备运转稳定,操作简单,连续生产可靠。是干燥该物料的极佳型号。 二、用户提供的物料参数和要求 a、湿份名称: 纤维素 b、湿份存在形式: 颗粒 c、初水份: 47%(设计按照47%计算) d、终水份 : 5% (设计按照5%) e、成品产量: 847kg/h f、干燥前物料状态: 颗粒 g、颗粒度: 40-60 目 h、物料比重: 0.5-0.6 g/cm3 i、热源: 蒸汽 j、设备材质: 建议物料经过处用不锈钢制作 三、设计依据、工艺条件、运转参数: a、部分参与来源于客户提供,其余参数为我公司长期经验所得. b、环境条件:年平均温度t0 =15℃,年平均空气含湿量:d0 = 0.009 kg 水/kg 干空气。 c、物料比热容: C=0.8kcal/kg·℃ d、产品原始温度:15℃(取环境温度) e、进风温度 : 155-160℃(设计按照160℃计算) f、出风温度 60-65℃ g、产品温度 ~35℃ h、其它参数 按照标准参数选取。 四、 主要参数计算结果 a、 湿品供应量 G供=1500kg/h b、水份最大蒸发量 W蒸=663 kg /h c、 产 量 G= 847kg /h d、 水份蒸发热量 Q1=40000 Kcal/h e、 物料升温热量 Q2=10000 kcal f、 系统所需风量 L =12000Kg/h g、 系统需总热量 Q总=900000Kcal/h h、排放空气湿含量d=d0+W蒸/L=0.029kg/Kg i、排放空气湿含量对应露点t2W =约30℃ j、分析结果 (t2 - t2W)= 50℃≥20℃,空气排放过程中不会结 露,符合干燥原理! 五、主要设备选型 1、闪蒸主机: 根据我公司以前为贵公司设计现有的十型闪蒸的风量及产量计算得出进入闪蒸的干空气量为17000kg/h,当进风温度在160°时,出风温度为70-80°时空气的平均密度为p=0.93kg m³,进入闪蒸主机空气...
