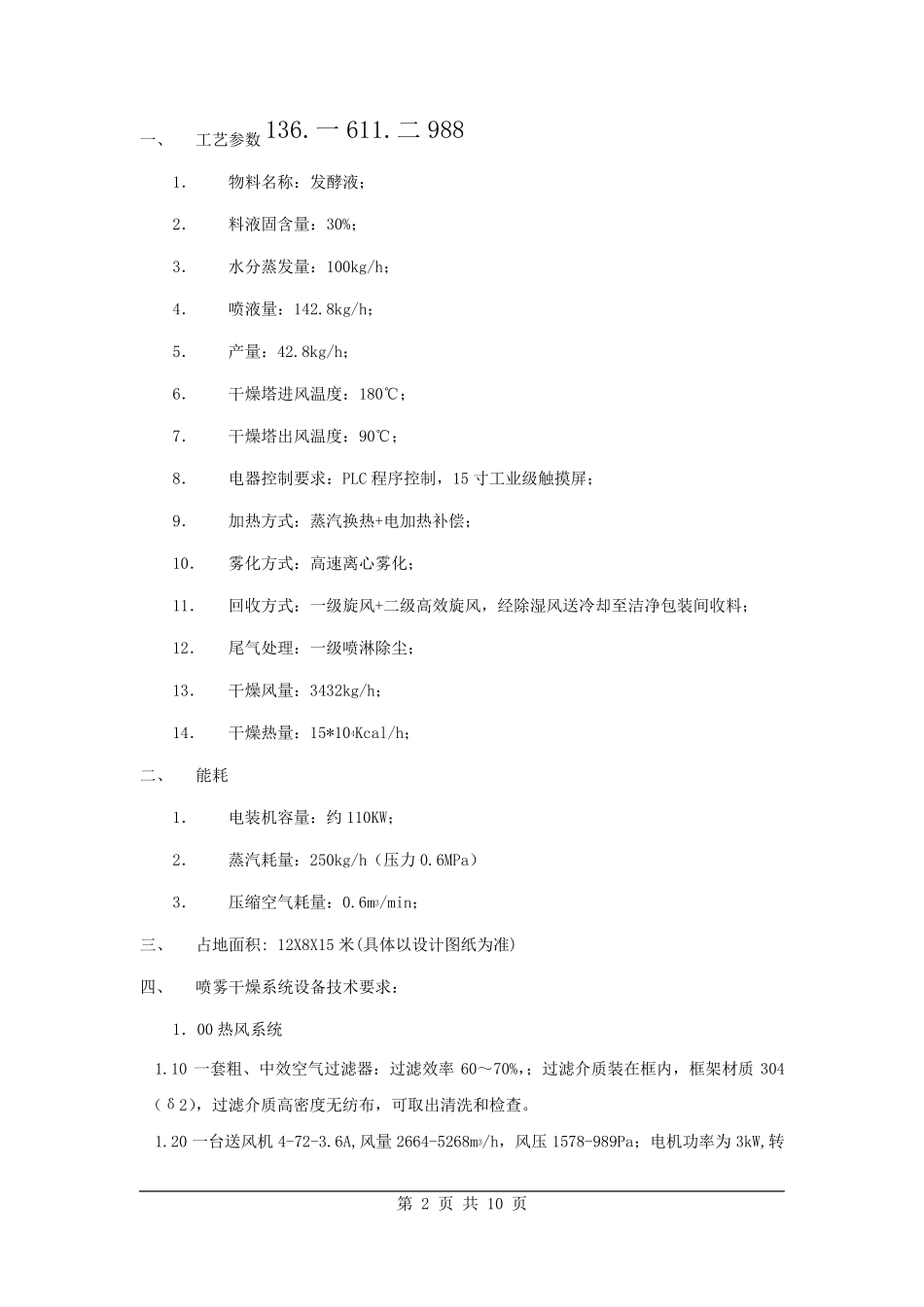

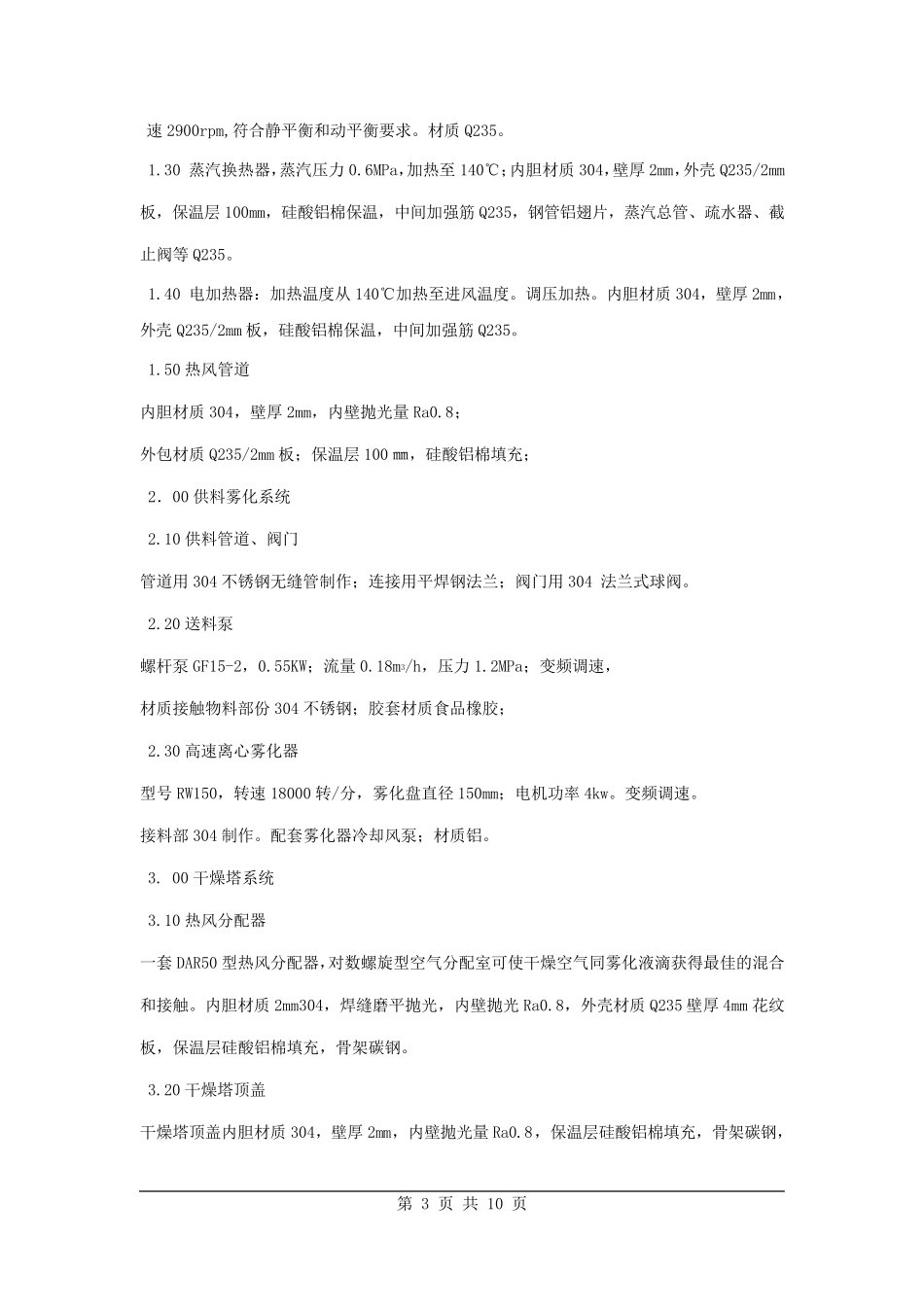

第 1 页 共 10 页 蒸发量100kg/h 发酵液 离心喷雾干燥 技 术 文 件 第 2 页 共 10 页 一、 工艺参数136.一611.二988 1． 物料名称：发酵液； 2． 料液固含量：30%； 3． 水分蒸发量：100kg/h； 4． 喷液量：142.8kg/h； 5． 产量：42.8kg/h； 6． 干燥塔进风温度：180℃； 7． 干燥塔出风温度：90℃； 8． 电器控制要求：PLC 程序控制，15 寸工业级触摸屏； 9． 加热方式：蒸汽换热+电加热补偿； 10． 雾化方式：高速离心雾化； 11． 回收方式：一级旋风+二级高效旋风，经除湿风送冷却至洁净包装间收料； 12． 尾气处理：一级喷淋除尘； 13． 干燥风量：3432kg/h； 14． 干燥热量：15*104Kcal/h； 二、 能耗 1． 电装机容量：约110KW； 2． 蒸汽耗量：250kg/h（压力0.6MPa） 3． 压缩空气耗量：0.6m3/min； 三、 占地面积: 12X8X15 米(具体以设计图纸为准) 四、 喷雾干燥系统设备技术要求： 1．00 热风系统 1.10 一套粗、中效空气过滤器：过滤效率60～70%，；过滤介质装在框内，框架材质304（δ2），过滤介质高密度无纺布，可取出清洗和检查。 1.20 一台送风机4-72-3.6A,风量2664-5268m3/h，风压1578-989Pa；电机功率为3kW,转 第 3 页 共 10 页 速2900rpm,符合静平衡和动平衡要求。材质Q235。 1.30 蒸汽换热器，蒸汽压力0.6MPa，加热至140℃；内胆材质304，壁厚2mm，外壳Q235/2mm板，保温层100mm，硅酸铝棉保温，中间加强筋Q235，钢管铝翅片，蒸汽总管、疏水器、截止阀等Q235。 1.40 电加热器：加热温度从140℃加热至进风温度。调压加热。内胆材质304，壁厚2mm，外壳Q235/2mm 板，硅酸铝棉保温，中间加强筋Q235。 1.50 热风管道 内胆材质304，壁厚2mm，内壁抛光量Ra0.8； 外包材质Q235/2mm 板；保温层100 ㎜，硅酸铝棉填充； 2．00 供料雾化系统 2.10 供料管道、阀门 管道用304 不锈钢无缝管制作；连接用平焊钢法兰；阀门用304 法兰式球阀。 2.20 送料泵 螺杆泵GF15-2，0.55KW；流量0.18m3/h，压力1.2MPa；变频调速， 材质接触物料部份304 不锈钢；胶套材质食品橡胶； 2.30 高速离心雾化器 型号RW150，转速18000 转/分，雾化盘直径150mm；电机功率4kw。变频调速。 接料部304 制作。配套雾化器冷却风泵；材质铝。 3. 00 干燥塔系统 3.10 热风分配器 一套DAR50 型热风分配器，对数螺旋型空气分配室可使干燥空气同雾化液滴获得最...
