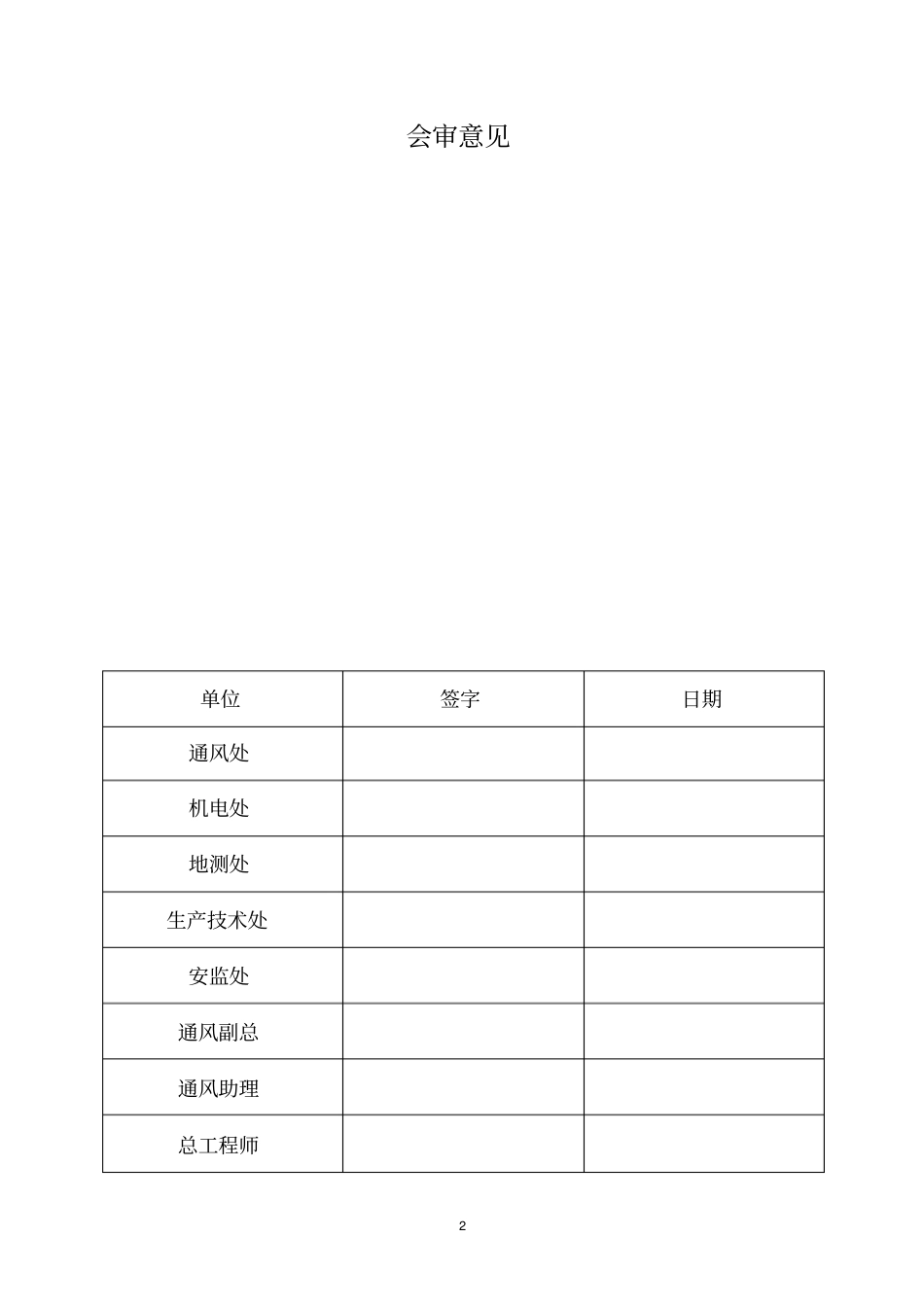

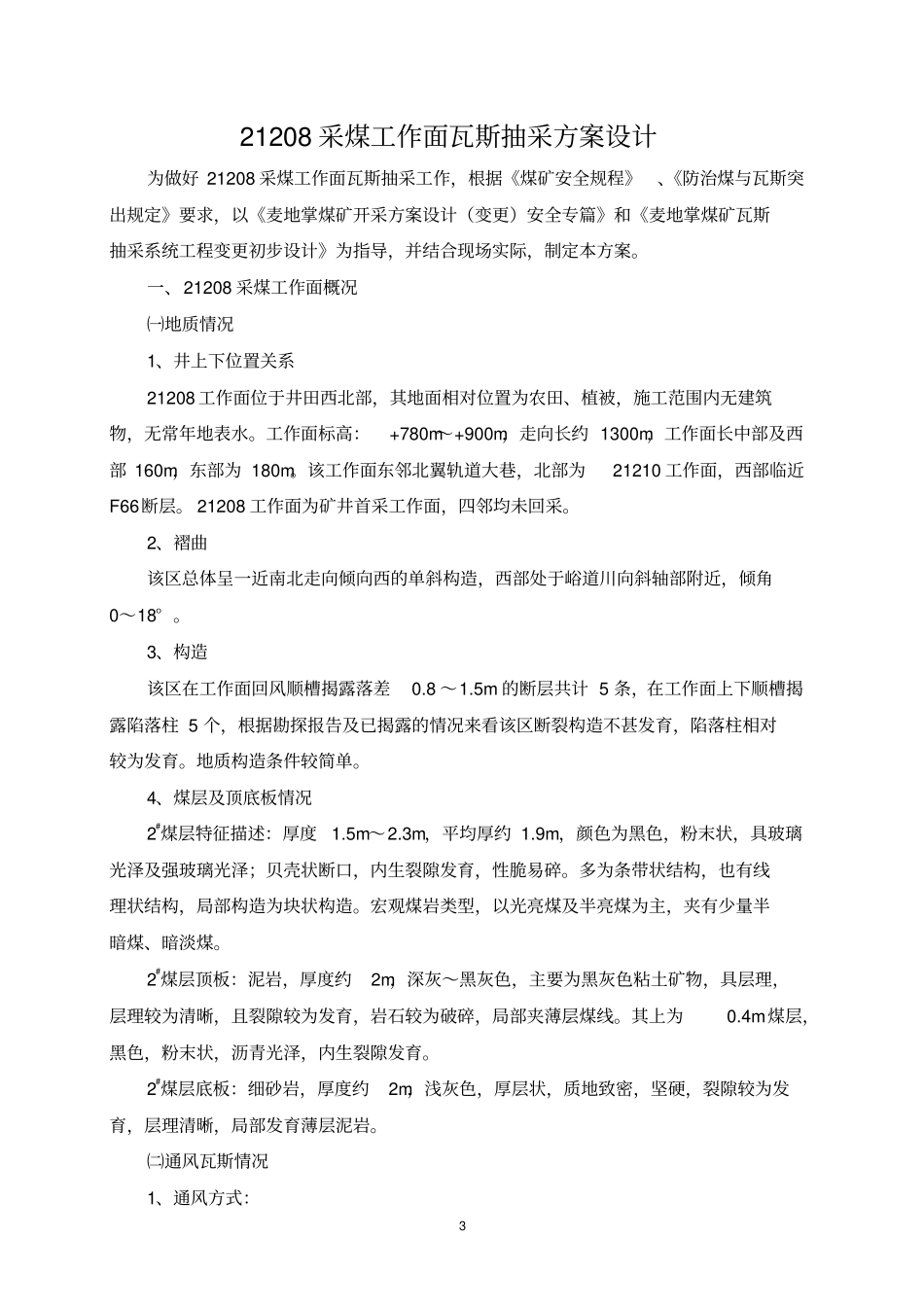

1 太原市梗阳实业集团麦地掌煤矿21208 采煤工作面瓦斯抽采方案设计编 制 人：审核：通风副总：通风助理：总工程师：矿长：2 会审意见单位签字日期通风处机电处地测处生产技术处安监处通风副总通风助理总工程师3 21208 采煤工作面瓦斯抽采方案设计为做好 21208 采煤工作面瓦斯抽采工作，根据《煤矿安全规程》、《防治煤与瓦斯突出规定》要求，以《麦地掌煤矿开采方案设计（变更）安全专篇》和《麦地掌煤矿瓦斯抽采系统工程变更初步设计》为指导，并结合现场实际，制定本方案。一、21208 采煤工作面概况㈠地质情况1、井上下位置关系21208 工作面位于井田西北部，其地面相对位置为农田、植被，施工范围内无建筑物，无常年地表水。工作面标高：+780m～+900m，走向长约 1300m，工作面长中部及西部 160m，东部为 180m。该工作面东邻北翼轨道大巷，北部为21210 工作面，西部临近F66断层。 21208 工作面为矿井首采工作面，四邻均未回采。2、褶曲该区总体呈一近南北走向倾向西的单斜构造，西部处于峪道川向斜轴部附近，倾角0～18° 。3、构造该区在工作面回风顺槽揭露落差0.8 ～1.5m 的断层共计 5 条，在工作面上下顺槽揭露陷落柱 5 个，根据勘探报告及已揭露的情况来看该区断裂构造不甚发育，陷落柱相对较为发育。地质构造条件较简单。4、煤层及顶底板情况2#煤层特征描述：厚度1.5m～2.3m，平均厚约 1.9m，颜色为黑色，粉末状，具玻璃光泽及强玻璃光泽；贝壳状断口，内生裂隙发育，性脆易碎。多为条带状结构，也有线理状结构，局部构造为块状构造。宏观煤岩类型，以光亮煤及半亮煤为主，夹有少量半暗煤、暗淡煤。2#煤层顶板：泥岩，厚度约2m，深灰～黑灰色，主要为黑灰色粘土矿物，具层理，层理较为清晰，且裂隙较为发育，岩石较为破碎，局部夹薄层煤线。其上为0.4m煤层，黑色，粉末状，沥青光泽，内生裂隙发育。2#煤层底板：细砂岩，厚度约2m，浅灰色，厚层状，质地致密，坚硬，裂隙较为发育，层理清晰，局部发育薄层泥岩。㈡通风瓦斯情况1、通风方式：4 21208工作面采用“一进一回”的“ U”型通风方式，即运输顺槽进风，回风顺槽回风。结合本矿井煤层赋存条件，参考临近矿井配风数据，考虑局部瓦斯可能较高因素，2 号煤层回采工作面风量暂推荐为30m3/s ，实际生产过程中可根据瓦斯涌出和井下气象条件进行合理调整。2、21208工作面瓦斯来源21208 采煤工作面回采期间，瓦斯涌出来源主要为开采层（包括落煤、围岩及现采空区...
