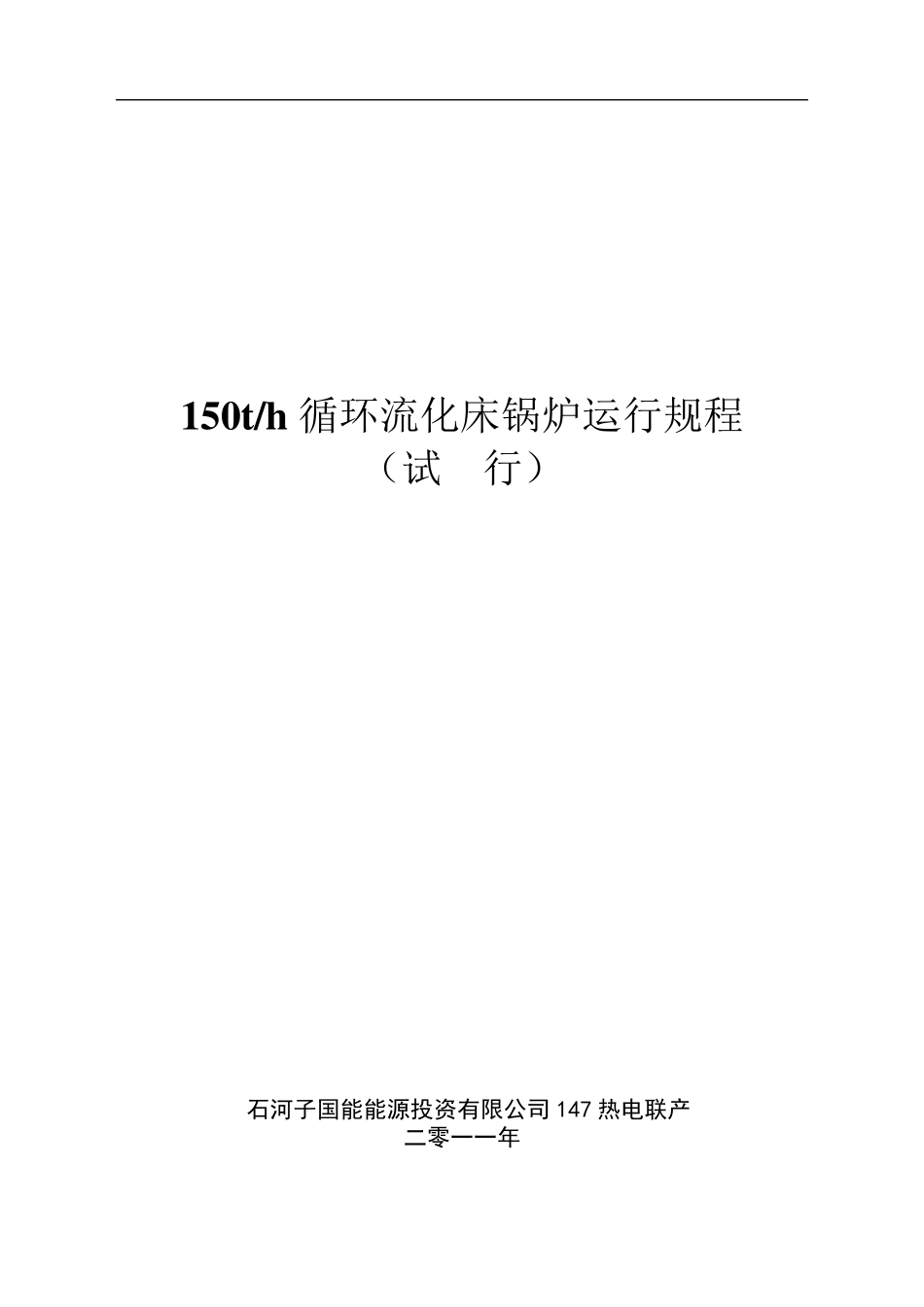

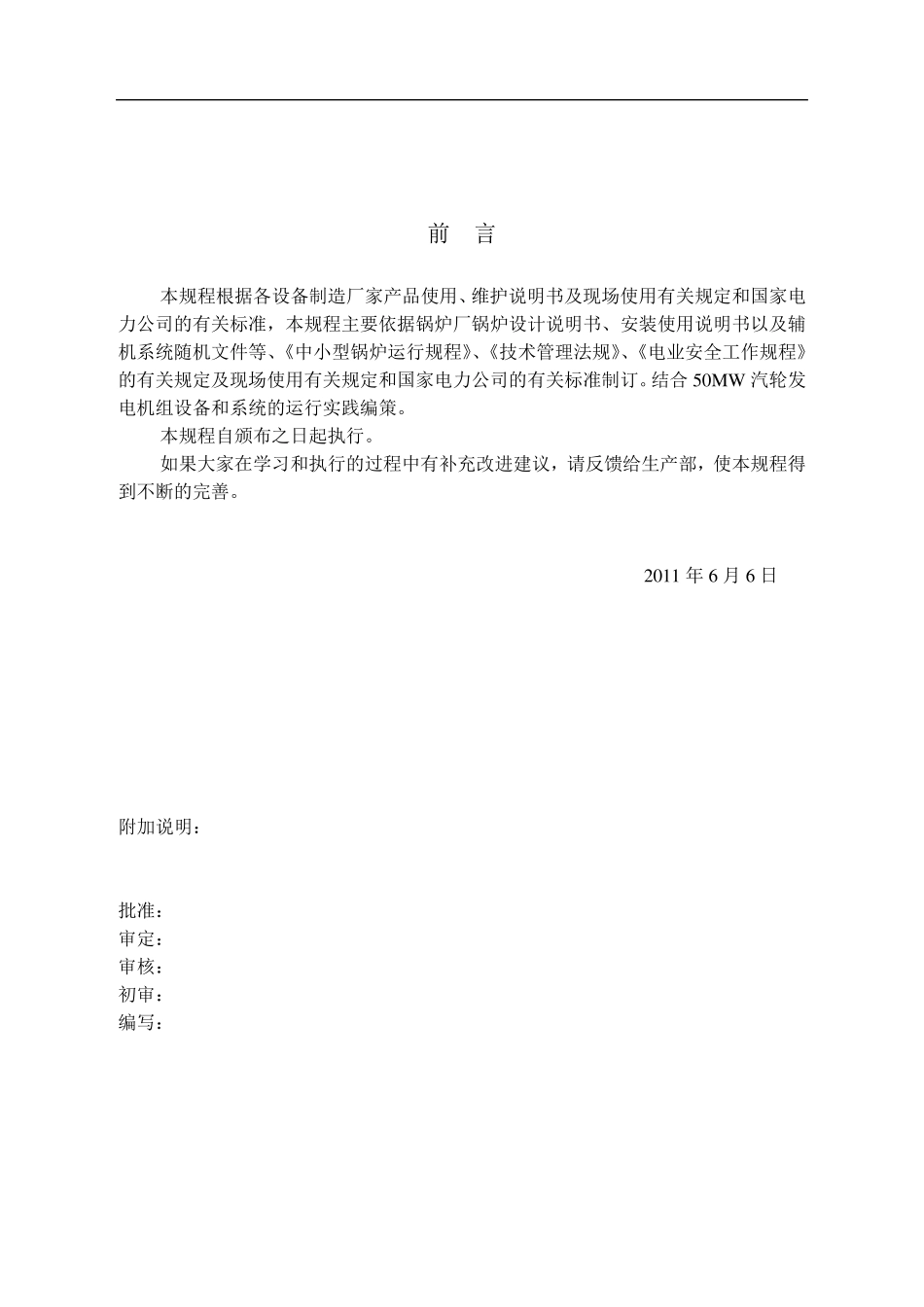

150t/h 循环流化床锅炉运行规程 (试 行) 石河子国能能源投资有限公司147 热电联产 二零一一年 前 言 本规程根据各设备制造厂家产品使用、维护说明书及现场使用有关规定和国家电力公司的有关标准,本规程主要依据锅炉厂锅炉设计说明书、安装使用说明书以及辅机系统随机文件等、《中小型锅炉运行规程》、《技术管理法规》、《电业安全工作规程》的有关规定及现场使用有关规定和国家电力公司的有关标准制订。结合 50MW 汽轮发电机组设备和系统的运行实践编策。 本规程自颁布之日起执行。 如果大家在学习和执行的过程中有补充改进建议,请反馈给生产部,使本规程得到不断的完善。 2011 年 6 月 6 日 附加说明: 批准: 审定: 审核: 初审: 编写: ·1 · 1 锅炉设备系统简介 1.1 锅炉设备规范及特性 1.1.1 锅炉型号为 CG—150/9.81—MX 型高温高压、单汽包横置式、单炉膛、自然循环、平衡通风、全钢架紧身封闭π型布置循环流化床锅炉。 制造厂家:四川川锅锅炉有限责任公司 制造日期:2010 年 5 月 19 日 1.1.2 主要工作参数 额定蒸汽温度 540℃ 额定蒸汽压力(表压) 9.81Mpa 额定蒸发量 150t/h 最大连续蒸发量(B—MCR) 165t/h 给水温度 215℃ 锅炉排烟温度 135℃ 锅炉计算热效率 90.35% 锅炉保证热效率 90% 燃料消耗量 24.5t/h 石灰石消耗量 1.5t/h 空气预热器进风温度 20℃ 一次热风温度 190℃ 二次热风温度 203℃ 一、二次风量比 50:50 排污率 1% 锅炉飞灰量 5.5t/h 锅炉底灰量 3.7t/h 脱硫效率(钙硫摩尔比为 2.5 时) ≥90% 1.1.3 本工程设计煤种及校核煤种为: 项 目 单位 设计煤种 校核煤种Ⅰ 校核煤种Ⅱ 收到基低位发热量 Qnet kJ/kg 15000 20000 工业分析 收到基全水份 Mar % 7.78 6.4 分析基水份 Mad % 3.68 2.68 收到基挥发份 Vdaf % 25.55 37.55 收到基灰份 Aar % 31.65 24.79 元素分析 收到基碳 Car % 45.5 46.91 1 4 7 天富热电有限公司锅炉运行规程 ·2 · 收到基氢 Har % 3.18 3.31 收到基氧 Oar % 10.78 11.2 收到基氮 Nar % 0.58 0.62 收到基硫 Sar % 0.53 0.57 可磨系数 HGI 灰变形温度 DT(T1) ℃ 1100 1100 灰软化温度 ST(T2) ℃ 1150 1150 灰溶化温度 FT(T3) ℃ 1210 1210 1.2 燃料特性 1.2.1 煤的入炉粒度要求:粒度范围 0~10mm,50%...
