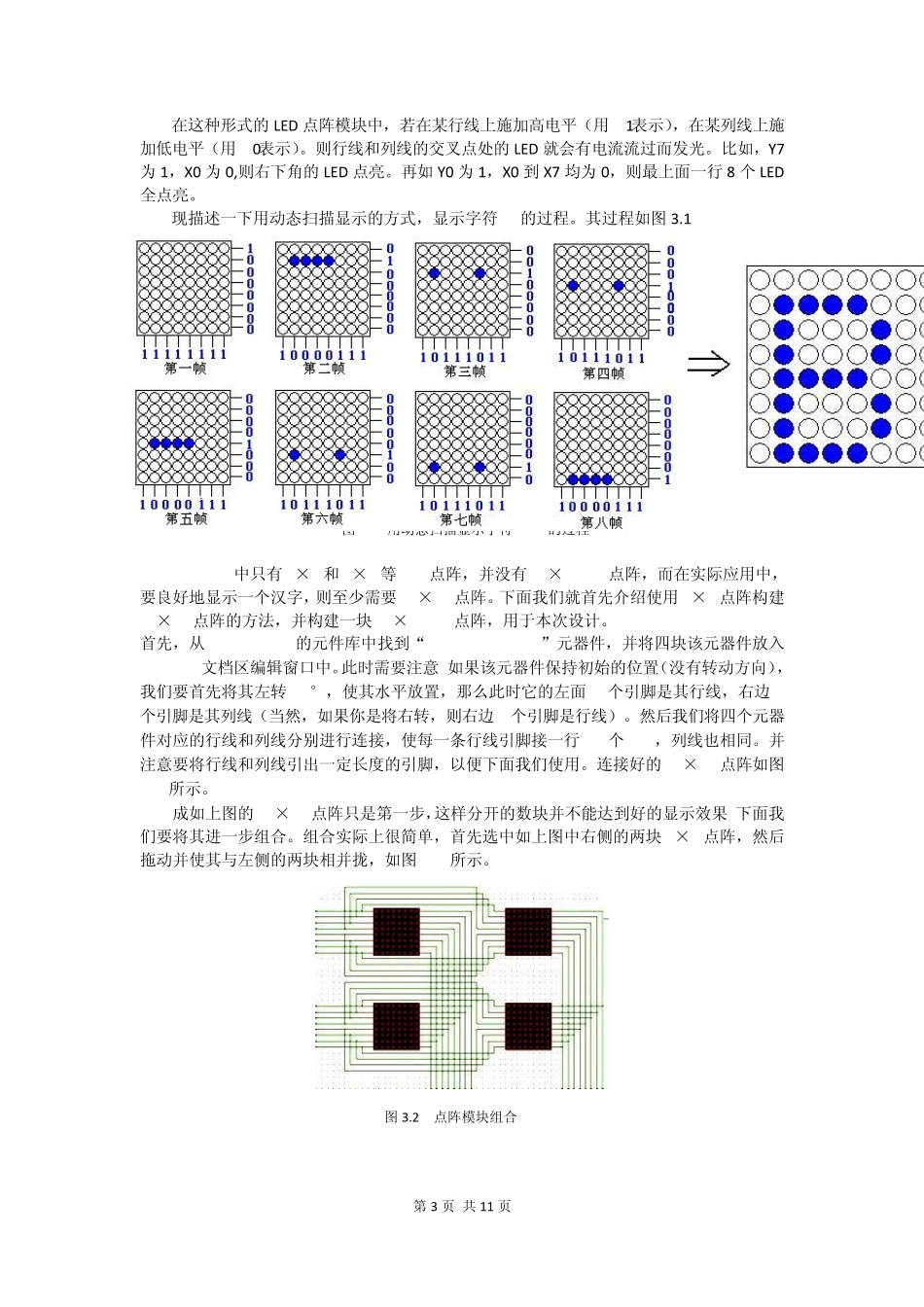

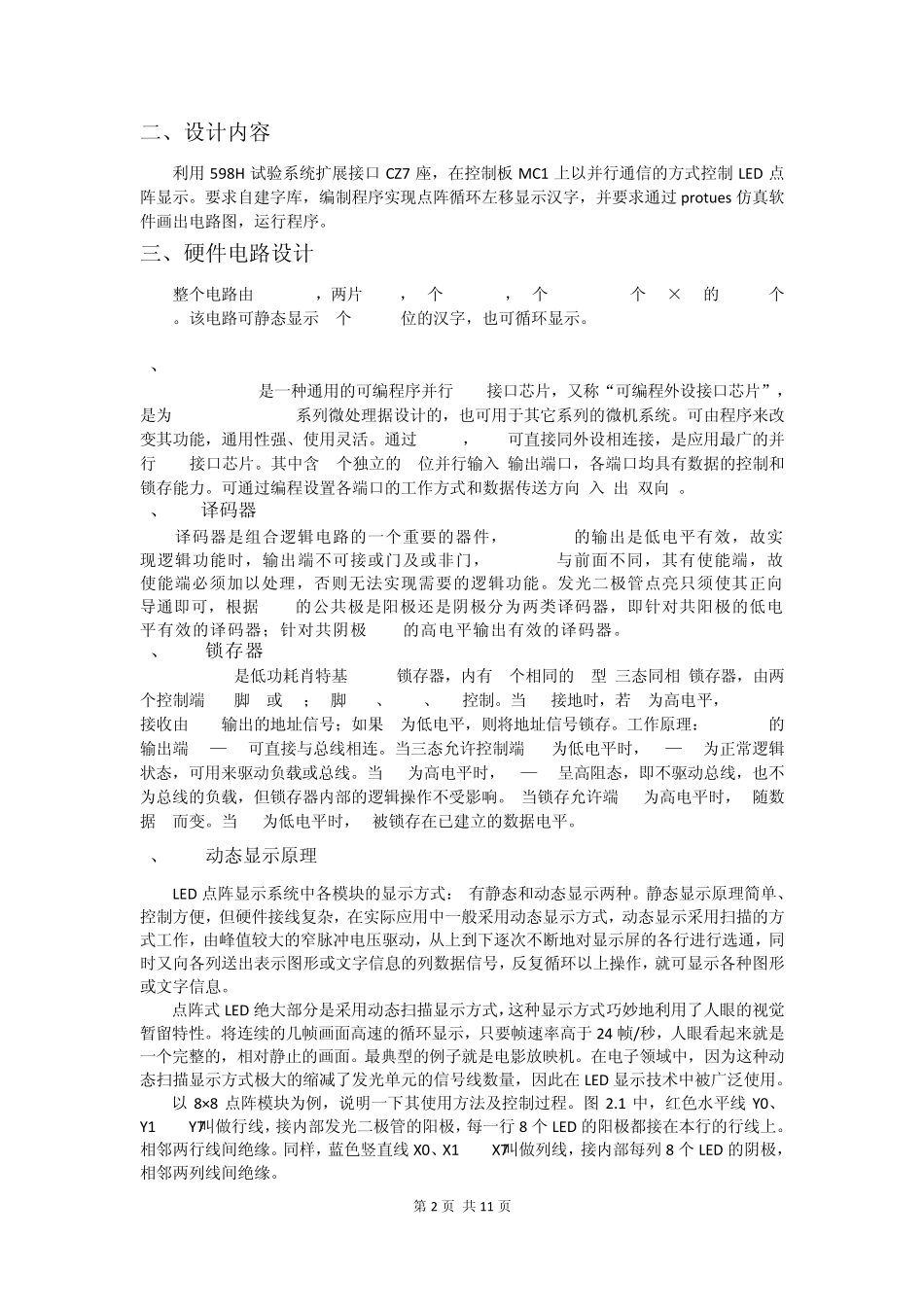

第1 页 共11 页 LED16X16 点阵显示 课程设计报告 学 院 信息工程学院 专 业 通信工程 班 级 0801 学生姓名 指导老师 二 0 一0 年十二月 一、设计目的 本次课程设计目的剖析试验箱，利用微机接口芯片 8255，并行控制 LED 点阵显示；其次就是掌握 8088 微机系统与 LED 点阵显示模块之间接口电路设计及编程，了解 LED 点阵显示的基本原理和如何来实现汉字的的循环左移显示。 第2 页 共11 页 二、设计内容 利用598H 试验系统扩展接口CZ7 座，在控制板MC1 上以并行通信的方式控制LED 点阵显示。要求自建字库，编制程序实现点阵循环左移显示汉字，并要求通过protues 仿真软件画出电路图，运行程序。 三、硬件电路设计 整个电路由8088CPU，两片8255，1个74ls373，1个74LS138,1个16×16的LED,5个7407。该电路可静态显示1个16*16位的汉字，也可循环显示。 1、8255 Intel8255A是一种通用的可编程序并行I/O接口芯片，又称“可编程外设接口芯片”，是为 Intel8080/8085系列微处理据设计的，也可用于其它系列的微机系统。可由程序来改变其功能，通用性强、使用灵活。通过8255A，CPU可直接同外设相连接，是应用最广的并行I/O接口芯片。其中含 3个独立的8位并行输入/输出端口，各端口均具有数据的控制和锁存能力。可通过编程设置各端口的工作方式和数据传送方向(入/出/双向)。 2、138译码器 译码器是组合逻辑电路的一个重要的器件，74LS138的输出是低电平有效，故实现逻辑功能时，输出端不可接或门及或非门，74LS138与前面不同，其有使能端，故使能端必须加以处理，否则无法实现需要的逻辑功能。发光二极管点亮只须使其正向导通即可，根据 LED的公共极是阳极还是阴极分为两类译码器，即针对共阳极的低电平有效的译码器；针对共阴极 LED的高电平输出有效的译码器。 3、373锁存器 74LS373是低功耗肖特基 TTL8D锁存器，内有 8个相同的D型(三态同相)锁存器，由两个控制端(11脚 G或 EN；1脚 OUT、CONT、OE)控制。当 OE接地时，若 G为高电平，74LS373接收由PPU输出的地址信号；如果 G为低电平，则将地址信号锁存。工作原理：74LS373的输出端 O0—O7可直接与总线相连。当三态允许控制端 OE为低电平时，O0—O7为正常逻辑状态，可用来驱动负载或总线。当 OE为高电平时，O0—O7呈高阻态，即不驱动总线，也不为总线的负载，但锁存器内部的逻辑操作不受影响。 当锁存允许端 LE为高电平时，O随数据 D而变...
