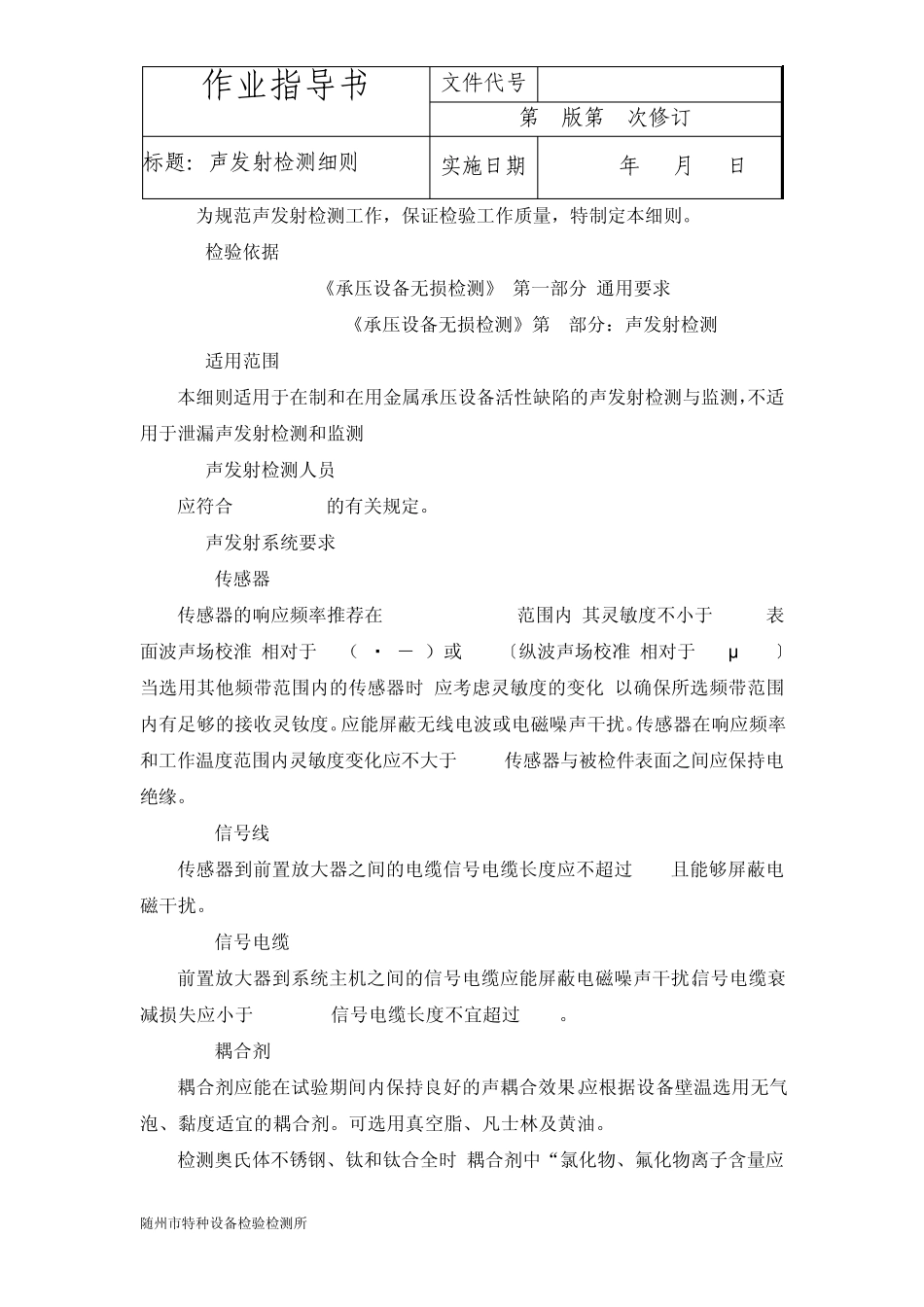

随州市特种设备检验检测所 作业指导书 文件代号 ZYZD5-48 第 5版第 0次修订 标题：声发射检测细则 实施日期 2012年 01月 15日 1 为规范声发射检测工作，保证检验工作质量，特制定本细则。 2 检验依据 JB/T4730.1-2005《承压设备无损检测》 第一部分:通用要求 NB/T 47013.9-2012 《承压设备无损检测》第 9部分：声发射检测 3 适用范围 本细则适用于在制和在用金属承压设备活性缺陷的声发射检测与监测，不适用于泄漏声发射检测和监测 4 声发射检测人员 应符合 JB/4370.1的有关规定。 5 声发射系统要求 5.1 传感器 传感器的响应频率推荐在 100kHz~400kHz范围内,其灵敏度不小于 60dB[表面波声场校淮,相对于 1V/（m・s－1）]或-77dB〔纵波声场校准,相对于 IV/μ bar〕.当选用其他频带范围内的传感器时,应考虑灵敏度的变化,以确保所选频带范围内有足够的接收灵钕度。应能屏蔽无线电波或电磁噪声干扰。传感器在响应频率和工作温度范围内灵敏度变化应不大于 3dB.传感器与被检件表面之间应保持电绝缘。 5.2 信号线 传感器到前置放大器之间的电缆信号电缆长度应不超过2m,且能够屏蔽电磁干扰。 5.3 信号电缆 前置放大器到系统主机之间的信号电缆应能屏蔽电磁噪声干扰。信号电缆衰减损失应小于 1dB/30m.信号电缆长度不宜超过150m。 5.4 耦合剂 耦合剂应能在试验期间内保持良好的声耦合效果。应根据设备壁温选用无气泡、黏度适宜的耦合剂。可选用真空脂、凡士林及黄油。 检测奥氏体不锈钢、钛和钛合全时,耦合剂中“氯化物、氟化物离子含量应 随州市特种设备检验检测所 作业指导书 文件代号 ZYZD5-48 第 5版第 0次修订 标题：声发射检测细则 实施日期 2012年 01月 15日 满足相关法规和标准的要求,采用粘接方法固定时,粘接剂中的氯、氟离子含量和硫含量应满足相关法规和标准的要求。 5.5．前置放大器 前置放大短路噪声有效值电压不大于 7μ V。在工作频率和工作温度范围内,前置放大器的频率响应变化不超过 3dB。前置放大器的频率响应应与传感器的频率响应相匹配,其增益应与系统主机的增益设置相匹配,通常为 40dB或 34dB.如果前置放大器采用差分电路其共模嗓声抑制应不低于40dB。 5.6.滤波器 放置在前置放大器和系统主机处理器内的滤波器的频率响应应与传感器的频率响应相匹配。 5.7.系统主机 5.7.1 声发射系统主机应有覆盖检验区域的足够通道数,应至少能实时显示和存储声发射信号的参...
