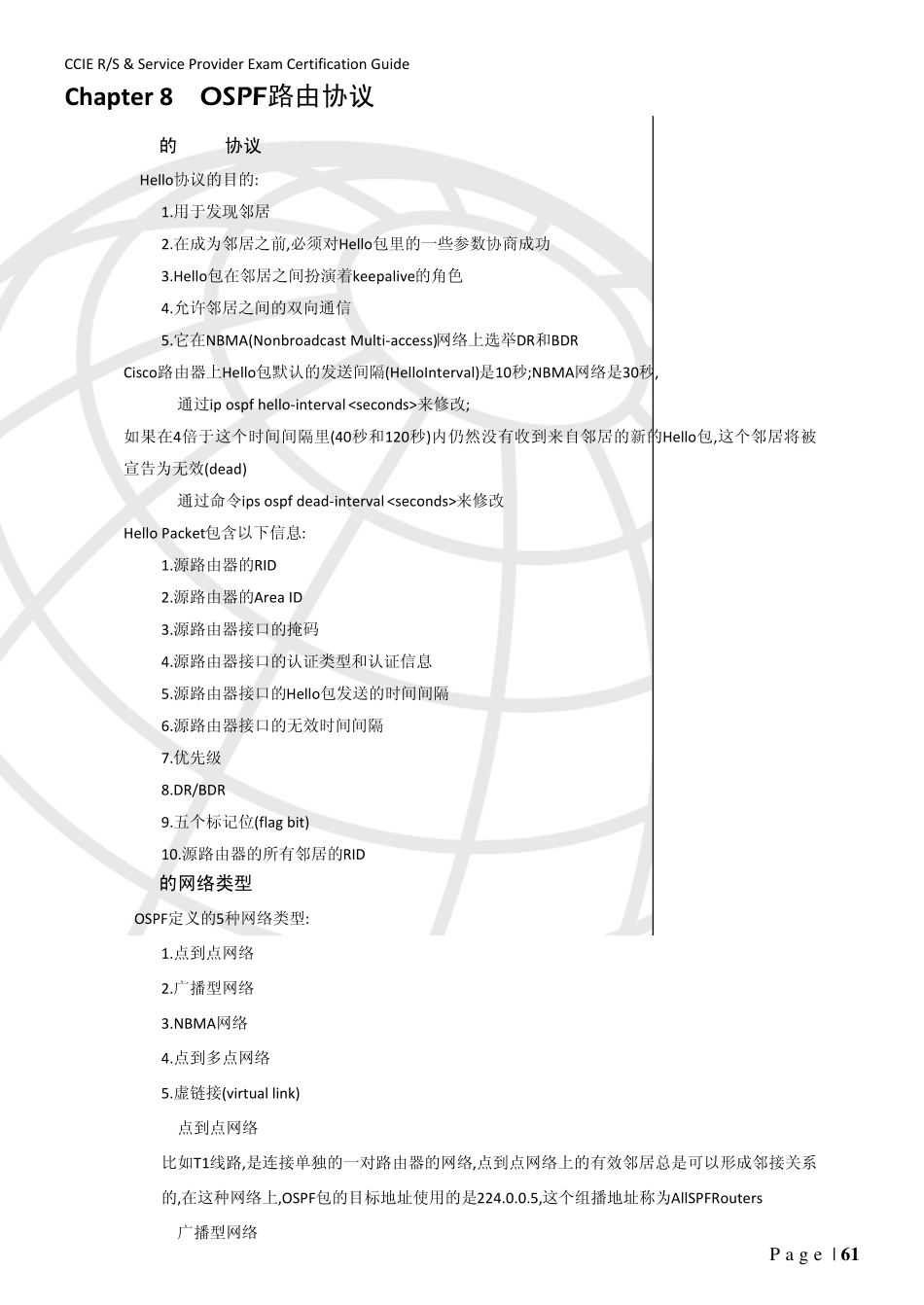

CCIE R/S & Service Provider Exam Certification Guide P a g e | 6 1 Chapter 8 OSPF路由协议 8.1 OSPF的hello协议 Hello协议的目的: 1.用于发现邻居 2.在成为邻居之前,必须对Hello包里的一些参数协商成功 3.Hello包在邻居之间扮演着keepalive的角色 4.允许邻居之间的双向通信 5.它在NBMA(Nonbroadcast Multi-access)网络上选举DR和BDR Cisco路由器上Hello包默认的发送间隔(HelloInterval)是10秒;NBMA网络是30秒, 通过ip ospf hello-interval 来修改; 如果在4倍于这个时间间隔里(40秒和120秒)内仍然没有收到来自邻居的新的Hello包,这个邻居将被宣告为无效(dead) 通过命令ips ospf dead-interval 来修改 Hello Packet包含以下信息: 1.源路由器的RID 2.源路由器的Area ID 3.源路由器接口的掩码 4.源路由器接口的认证类型和认证信息 5.源路由器接口的Hello包发送的时间间隔 6.源路由器接口的无效时间间隔 7.优先级 8.DR/BDR 9.五个标记位(flag bit) 10.源路由器的所有邻居的RID 8.2 OSPF的网络类型 OSPF定义的5种网络类型: 1.点到点网络 2.广播型网络 3.NBMA网络 4.点到多点网络 5.虚链接(virtual link) 8.2.1 点到点网络, 比如T1线路,是连接单独的一对路由器的网络,点到点网络上的有效邻居总是可以形成邻接关系的,在这种网络上,OSPF包的目标地址使用的是224.0.0.5,这个组播地址称为AllSPFRouters 8.2.2 广播型网络, CCIE R/S & Service Provider Exam Certification Guide P a g e | 6 2 比如以太网,Token Ring和FDDI,这样的网络上会选举一个DR和BDR,DR/BDR的发送的OSPF包的目标地址为224.0.0.5,运载这些OSPF包的帧的目标MAC地址为0100.5E00.0005;而除了DR/BDR以外的OSPF包的目标地址为224.0.0.6,这个地址叫AllDRouters 8.2.3 NBMA网络, 比如X.25,Frame Relay,和ATM,不具备广播的能力,因此邻居要人工来指定,在这样的网络上要选举DR和BDR,OSPF包采用unicast的方式 8.2.4 点到多点网络 是NBMA网络的一个特殊配置,可以看成是点到点链路的集合. 在这样的网络上不选举DR和BDR 8.2.5 虚链接: OSPF包是以unicast的方式发送 所有的网络也可以归纳成2种网络类型: 1.传输网络(Transit Network) 2.末梢网络(Stub Network ) 8.3 OSPF的 DR及 BDR 在DR 和BDR 出现之前，每一台路由器和他的邻居之间成为完全网状的OSPF 邻接关系，...
