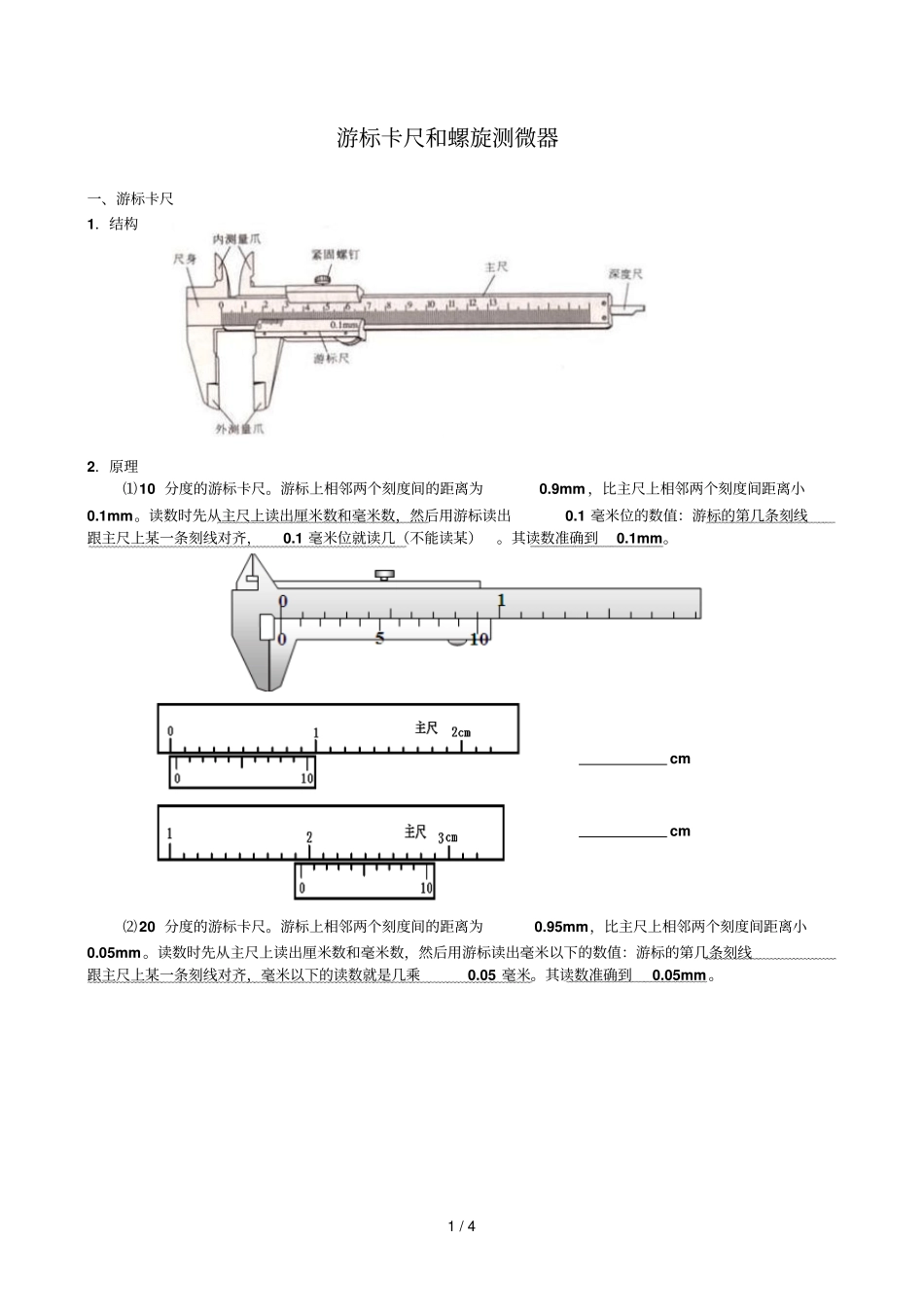

1 / 4 游标卡尺和螺旋测微器一、游标卡尺1．结构2．原理⑴10 分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1 毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1 毫米位就读几（不能读某）。其读数准确到0.1mm。cm cm ⑵20 分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05 毫米。其读数准确到0.05mm。2 / 4 502025 15cm ⑶50 分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。这种卡尺的读数可以准确到 0.02mm。要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。二、螺旋测微器固定刻度上的最小刻度为0.5mm（在中线的上侧） ；可动刻度每旋转一圈前进（或后退）0.5mm。在可动刻度的一周上平均刻有50 条刻线，所以相邻两条刻线间代表0.01mm。读数时， 从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10 分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。下图中的读数应该是mm。3 / 4 三、练习1 ． 一 游 标 卡 尺 的 主 尺 最 小 分 度 为1mm ， 现 用 它 测 量 一 工 件 的 长 度 ， 其 读 数 如 图 ， 则 读 数 为mm；2．某同学用游标卡尺测量球的直径，游标卡尺的主尺最小分度为1 mm，游标上有20 个小的等分刻度。卡尺上的示数如图所示，可读出这个摆球的直径为___________mm。3．如下图所示，甲图中游标卡尺的读数为mm，乙图中螺旋测微器的读数为mm 4．某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如图甲所示，则该金属丝的直径d=mm。另一位学生用游标尺上标有20 等分刻度的游标卡尺测一工件的长度，测得的结果如图乙所示，则该工件的长度L=cm。4 / 4 5．有一游标卡尺，主尺的最小分度是1mm，游标上有20 个小的等分刻度．用它测量一小球的直径，如图甲所示的读数是mm．用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是mm ．6. 某同学用螺旋测微器测量一铜丝的直径,测微器的...
