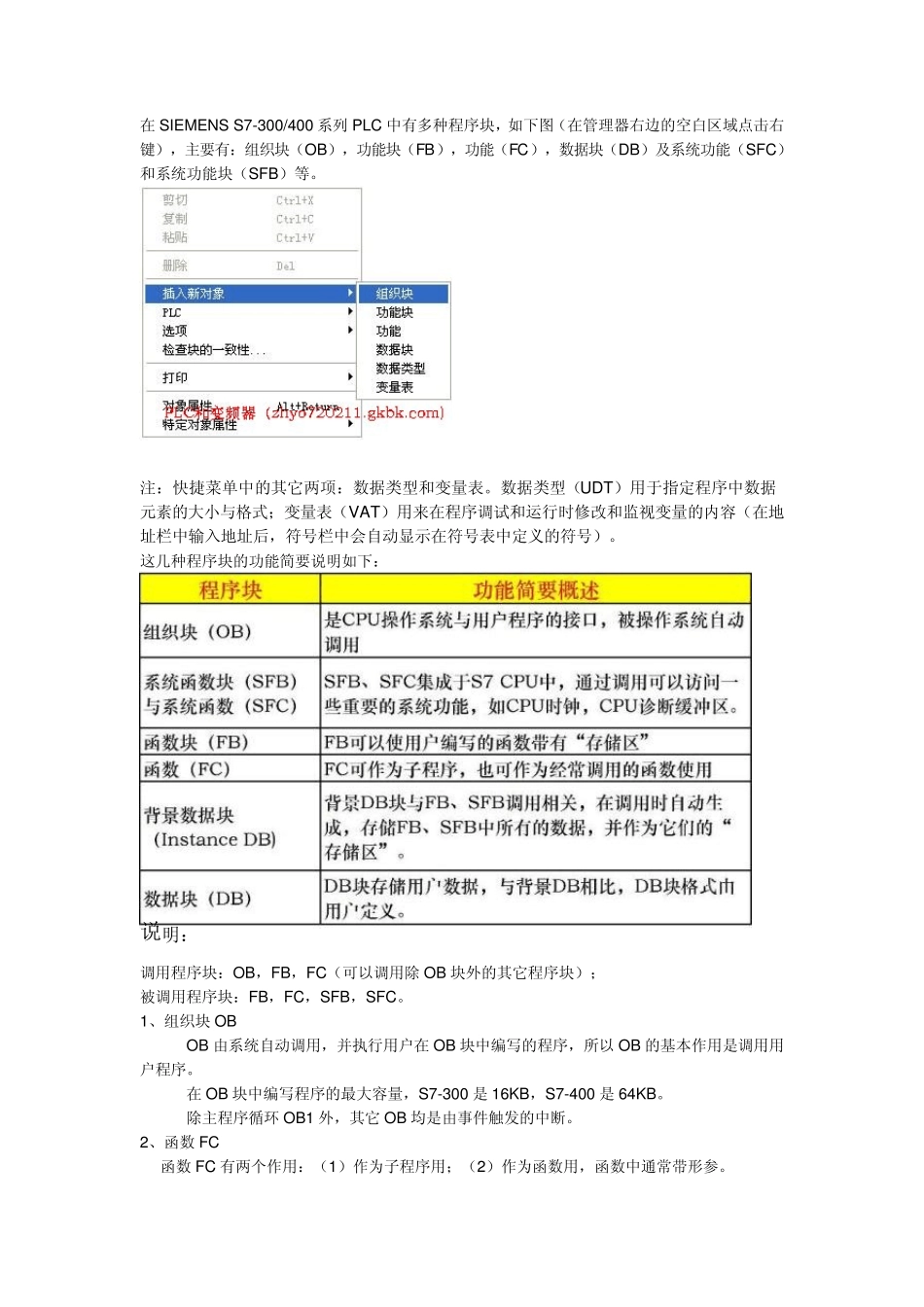

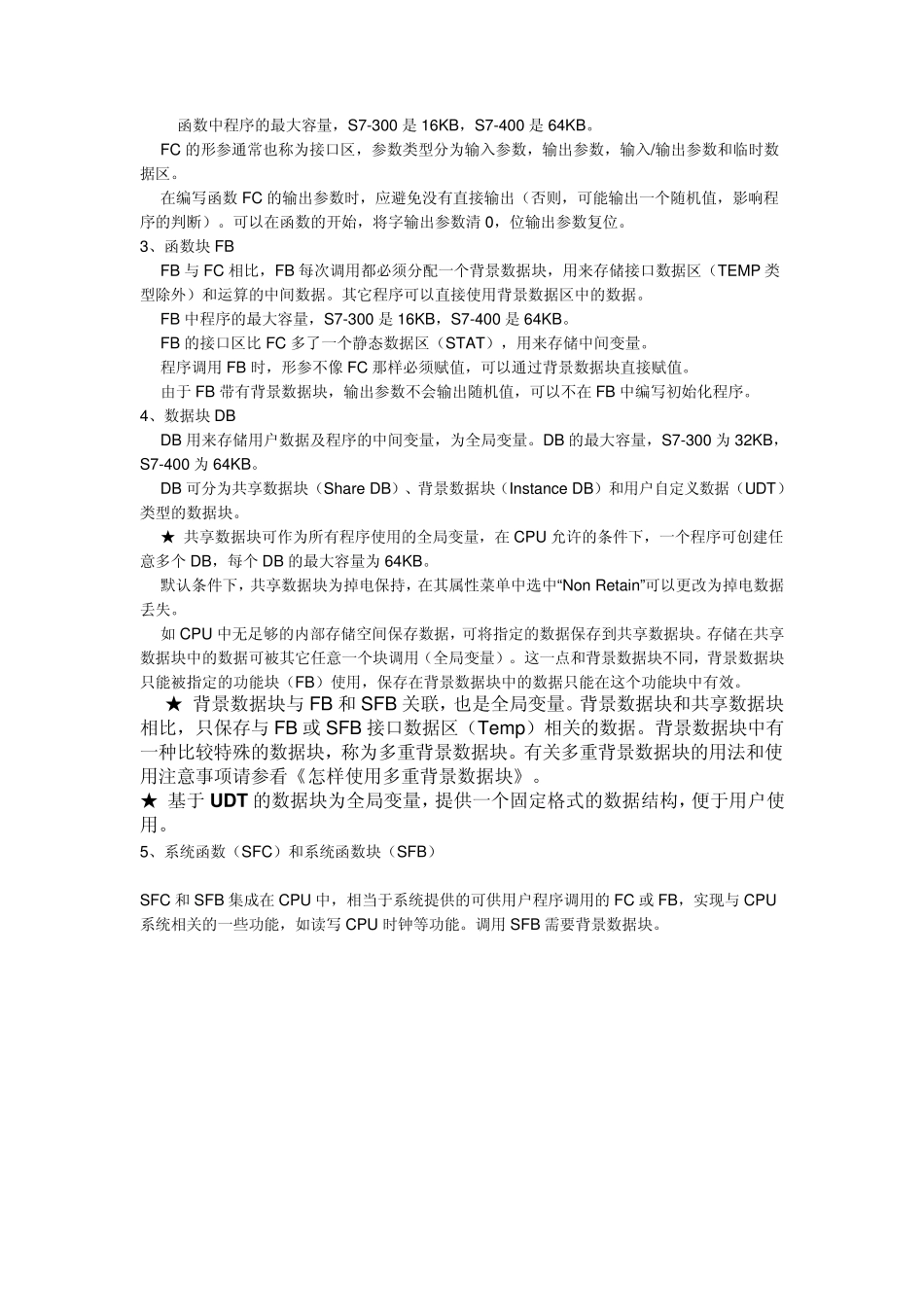

在SIEMENS S7-300/400 系列PLC 中有多种程序块，如下图（在管理器右边的空白区域点击右键），主要有：组织块（OB），功能块（FB），功能（FC），数据块（DB）及系统功能（SFC）和系统功能块（SFB）等。 注：快捷菜单中的其它两项：数据类型和变量表。数据类型（UDT）用于指定程序中数据元素的大小与格式；变量表（VAT）用来在程序调试和运行时修改和监视变量的内容（在地址栏中输入地址后，符号栏中会自动显示在符号表中定义的符号）。 这几种程序块的功能简要说明如下： 说明： 调用程序块：OB，FB，FC（可以调用除OB 块外的其它程序块）； 被调用程序块：FB，FC，SFB，SFC。 1、组织块OB OB 由系统自动调用，并执行用户在OB 块中编写的程序，所以OB 的基本作用是调用用户程序。 在OB 块中编写程序的最大容量，S7-300 是 16KB，S7-400 是 64KB。 除主程序循环 OB1 外，其它OB 均是由事件触发的中断。 2、函数FC 函数FC 有两个作用：（1）作为子程序用；（2）作为函数用，函数中通常带形参。 函数中程序的最大容量，S7-300 是16KB，S7-400 是64KB。 FC 的形参通常也称为接口区，参数类型分为输入参数，输出参数，输入/输出参数和临时数据区。 在编写函数FC 的输出参数时，应避免没有直接输出（否则，可能输出一个随机值，影响程序的判断）。可以在函数的开始，将字输出参数清0，位输出参数复位。 3、函数块FB FB 与FC 相比，FB 每次调用都必须分配一个背景数据块，用来存储接口数据区（TEMP 类型除外）和运算的中间数据。其它程序可以直接使用背景数据区中的数据。 FB 中程序的最大容量，S7-300 是16KB，S7-400 是64KB。 FB 的接口区比FC 多了一个静态数据区（STAT），用来存储中间变量。 程序调用FB 时，形参不像FC 那样必须赋值，可以通过背景数据块直接赋值。 由于FB 带有背景数据块，输出参数不会输出随机值，可以不在FB 中编写初始化程序。 4、数据块DB DB 用来存储用户数据及程序的中间变量，为全局变量。DB 的最大容量，S7-300 为32KB，S7-400 为64KB。 DB 可分为共享数据块（Share DB）、背景数据块（Instance DB）和用户自定义数据（UDT）类型的数据块。 ★ 共享数据块可作为所有程序使用的全局变量，在CPU 允许的条件下，一个程序可创建任意多个DB，每个DB 的最大容量为64KB。 默认条件下，共享数据块为掉电保持，在其属性菜单中选中“Non Retain”可以更改为掉电...
