S71500PROFINETIO或DP从站故障诊断VIP免费

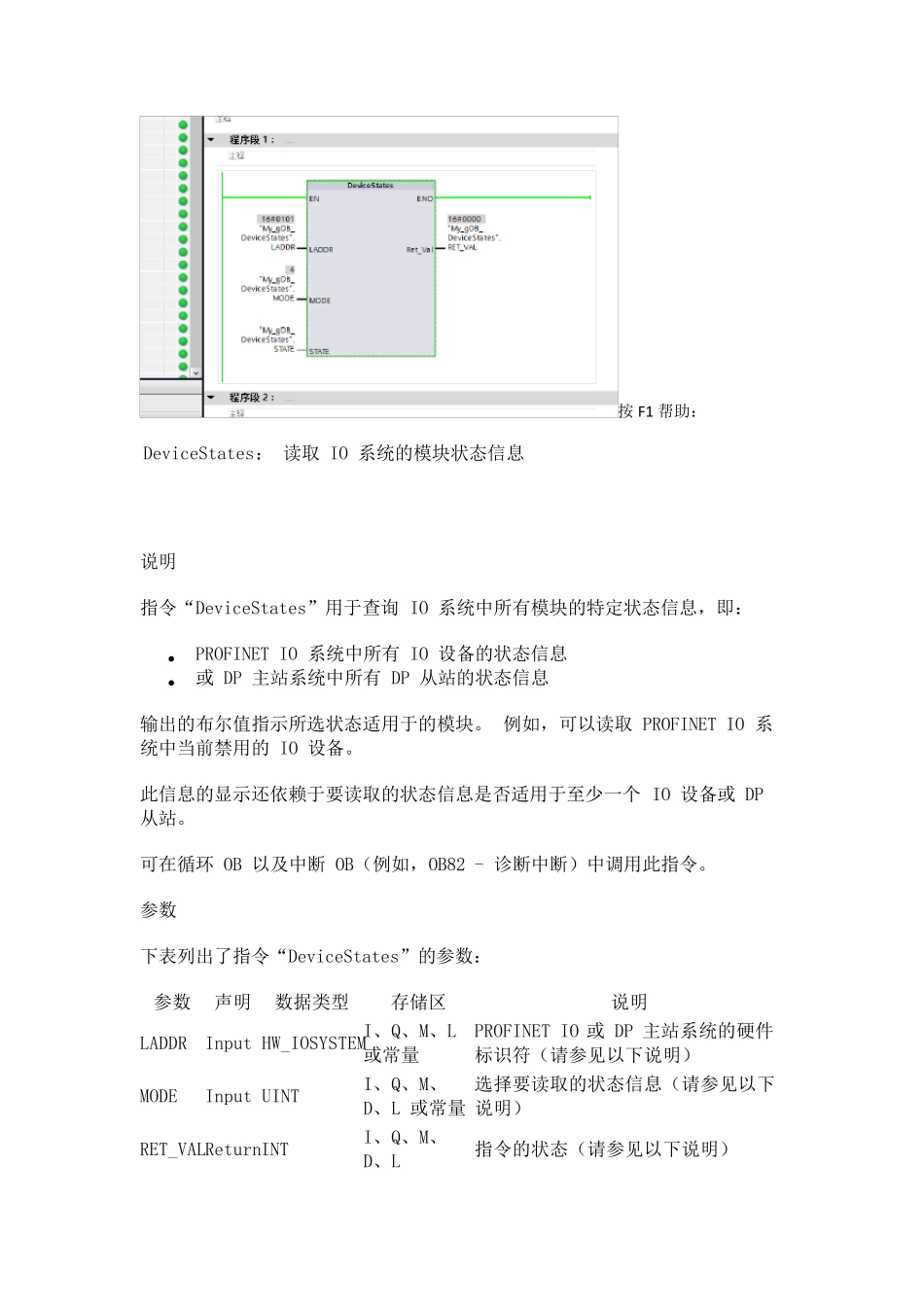

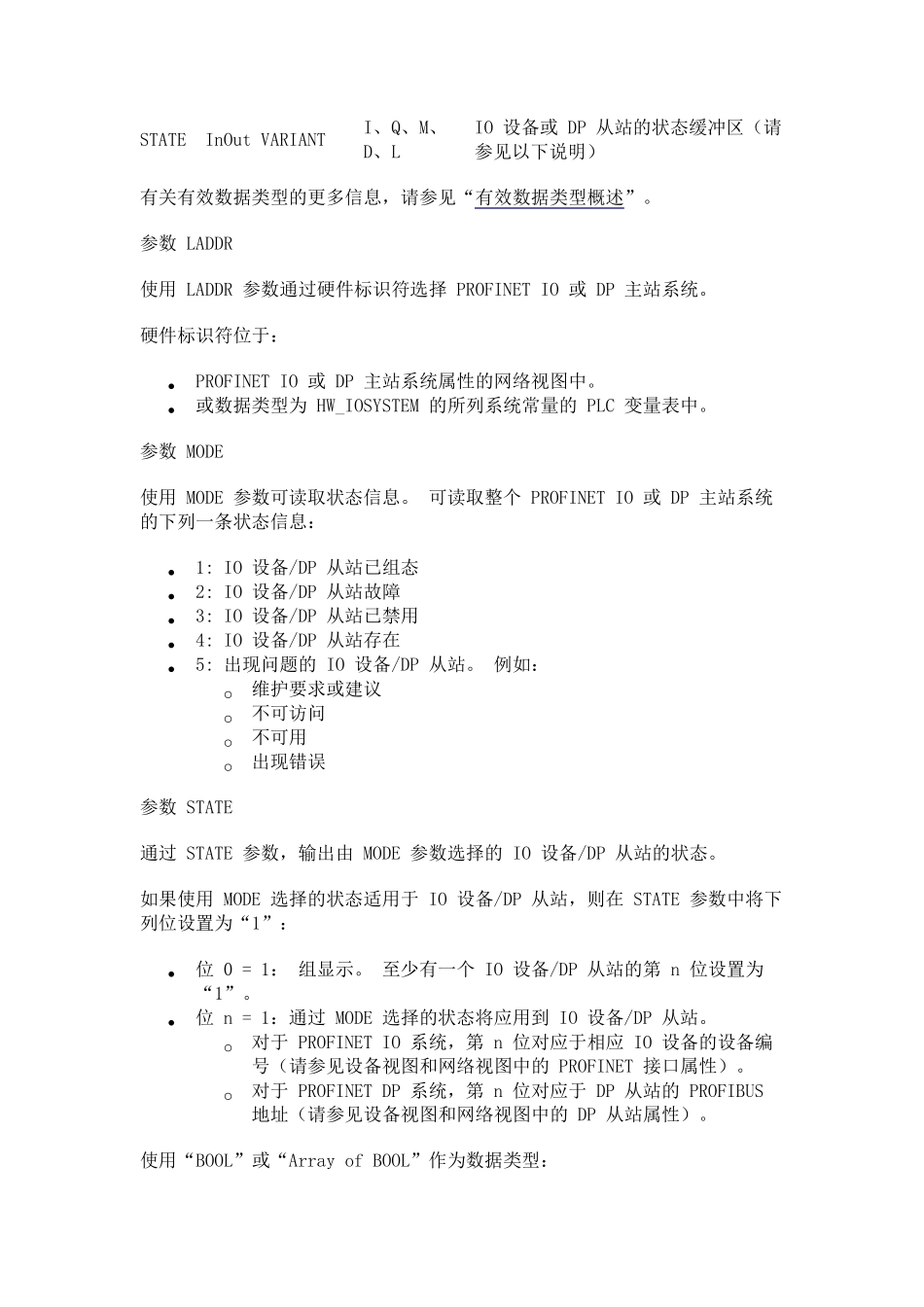

设备编号从：0 开始，第四个为编号“4” 在系统常量中找到：数据类型：HW_IOSYSTEM 的变量；当前值:257；十进制 按F1 帮助： DeviceStates： 读取 IO 系统的模块状态信息 说明 指令“DeviceStates”用于查询 IO 系统中所有模块的特定状态信息，即： • PROFINET IO 系统中所有 IO 设备的状态信息 • 或 DP 主站系统中所有 DP 从站的状态信息 输出的布尔值指示所选状态适用于的模块。 例如，可以读取 PROFINET IO 系统中当前禁用的 IO 设备。 此信息的显示还依赖于要读取的状态信息是否适用于至少一个 IO 设备或 DP 从站。 可在循环 OB 以及中断 OB（例如，OB82 - 诊断中断）中调用此指令。 参数 下表列出了指令“DeviceStates”的参数： 参数 声明 数据类型 存储区 说明 LADDR Input HW_IOSYSTEM I、Q、M、L 或常量 PROFINET IO 或 DP 主站系统的硬件标识符（请参见以下说明） MODE Input UINT I、Q、M、D、L 或常量 选择要读取的状态信息（请参见以下说明） RET_VAL Return INT I、Q、M、D、L 指令的状态（请参见以下说明） STATE InOut VARIANT I、Q、M、D、L IO 设备或 DP 从站的状态缓冲区（请参见以下说明） 有关有效数据类型的更多信息，请参见“有效数据类型概述”。 参数 LADDR 使用 LADDR 参数通过硬件标识符选择 PROFINET IO 或 DP 主站系统。 硬件标识符位于： • PROFINET IO 或 DP 主站系统属性的网络视图中。 • 或数据类型为 HW_IOSYSTEM 的所列系统常量的 PLC 变量表中。 参数 MODE 使用 MODE 参数可读取状态信息。 可读取整个 PROFINET IO 或 DP 主站系统的下列一条状态信息： • 1: IO 设备/DP 从站已组态 • 2: IO 设备/DP 从站故障 • 3: IO 设备/DP 从站已禁用 • 4: IO 设备/DP 从站存在 • 5: 出现问题的 IO 设备/DP 从站。 例如： o 维护要求或建议 o 不可访问 o 不可用 o 出现错误 参数 STATE 通过 STATE 参数，输出由 MODE 参数选择的 IO 设备/DP 从站的状态。 如果使用 MODE 选择的状态适用于 IO 设备/DP 从站，则在 STATE 参数中将下列位设置为“1”： • 位 0 = 1： 组显示。 至少有一个 IO 设备/DP 从站的第 n 位设置为“1”。 • 位 n = 1：通过 MODE 选择的状态将应用到 IO 设备/DP 从站。 o 对于 PROFINET...
