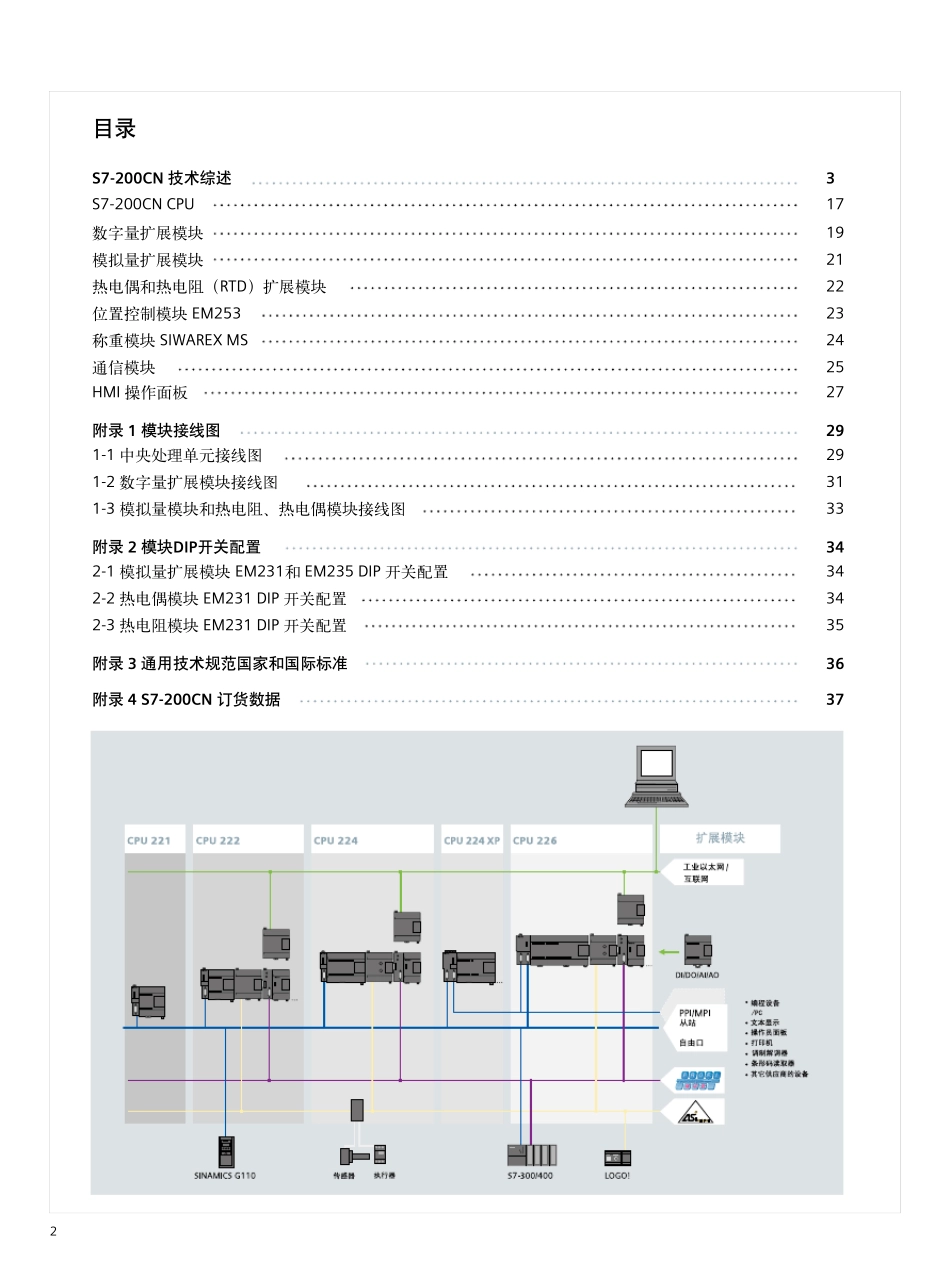

S7-200CN 可编程序控制器S7-200CN产品样本 • 01.20132目录S7-200CN 技术综述 3S7-200CN CPU 17数字量扩展模块 19模拟量扩展模块 21热电偶和热电阻（RTD）扩展模块 22位置控制模块 EM253 23称重模块 SIWAREX MS 24通信模块 25HMI 操作面板 27附录 1 模块接线图 291-1 中央处理单元接线图 291-2 数字量扩展模块接线图 311-3 模拟量模块和热电阻、热电偶模块接线图 33附录 2 模块DIP开关配置 342-1 模拟量扩展模块 EM231和 EM235 DIP 开关配置 342-2 热电偶模块 EM231 DIP 开关配置 342-3 热电阻模块 EM231 DIP 开关配置 35附录 3 通用技术规范国家和国际标准 36附录 4 S7-200CN 订货数据 373CPU 226 CN (24DI / 16DO)CPU 224XP CN / 224XPs i CN (14DI / 10DO + 2AI / 1AO)CPU 222 CN (8DI / 6DO)CPU 224 CN (14DI /10DO)CPU 221(6DI / 4DO)控制器系列概述可根据具体应用需求及预算，灵活组合、定制（系列化的控制器家族产品满足你的不同应用及需求）S7-200 CPU 外形尺寸 80mm90mm62mm80mm90mm62mm80mm120.5mm62mm80mm140mm62mm80mm196mm62mm性能• I/O• 速度• 存储容量• 组网（网络功能）小型控制系统中大型控制系统S7-200CNS7-300CS7-300S7-400LOGO!S7-12004S7-221S7-222 CNS7-224 CNS7-224XP CNS7-226 CN S7-224XPsi CN S7-200CN CPU 硬件特点检修口：模式选择开关（ RUN/STOP）模拟量调节电位器扩展端口（可用于大多数 CPU）I/O LED通讯端口I/O 端子连接器 ( CPU 224 CN、CPU 224XP CN、CPU 224XPsi CN 和 CPU 226 CN 为可拆卸 )35mm DIN 导轨安装夹状态 LED：系统故障/诊断(SF / DIAG)RUNSTOP双端口，独立于 CPU直流电源输入20-28V DC交流电源输入85-264V DC @ 47-63Hz■ 高速计数器■ 脉冲串输出■ 串行通讯端口■ 最大 DI/DO■ 最大 AI/AO■ CPU 本体集成模拟量通道2AI / 1AO44162562249410 2 - 41 - 3120 KHz100 KHz20 KHz30 KHz 30 + 200 KHz 30 KHz 时钟和电池模块√ 实时时钟和日历（对于 221/222 CN CPU）√ 一般可备份 200 天电池模块 √ 内部数据备份（数据块）√ 一般可备份 200 天 内存模块（存储卡模块） √ 程序传送和备份√ 数据记录文件，配方文件和通用文件存储可选配件：存储卡模块实时时钟模块电池模块454424V DC84-264V AC5AI & AO输...
