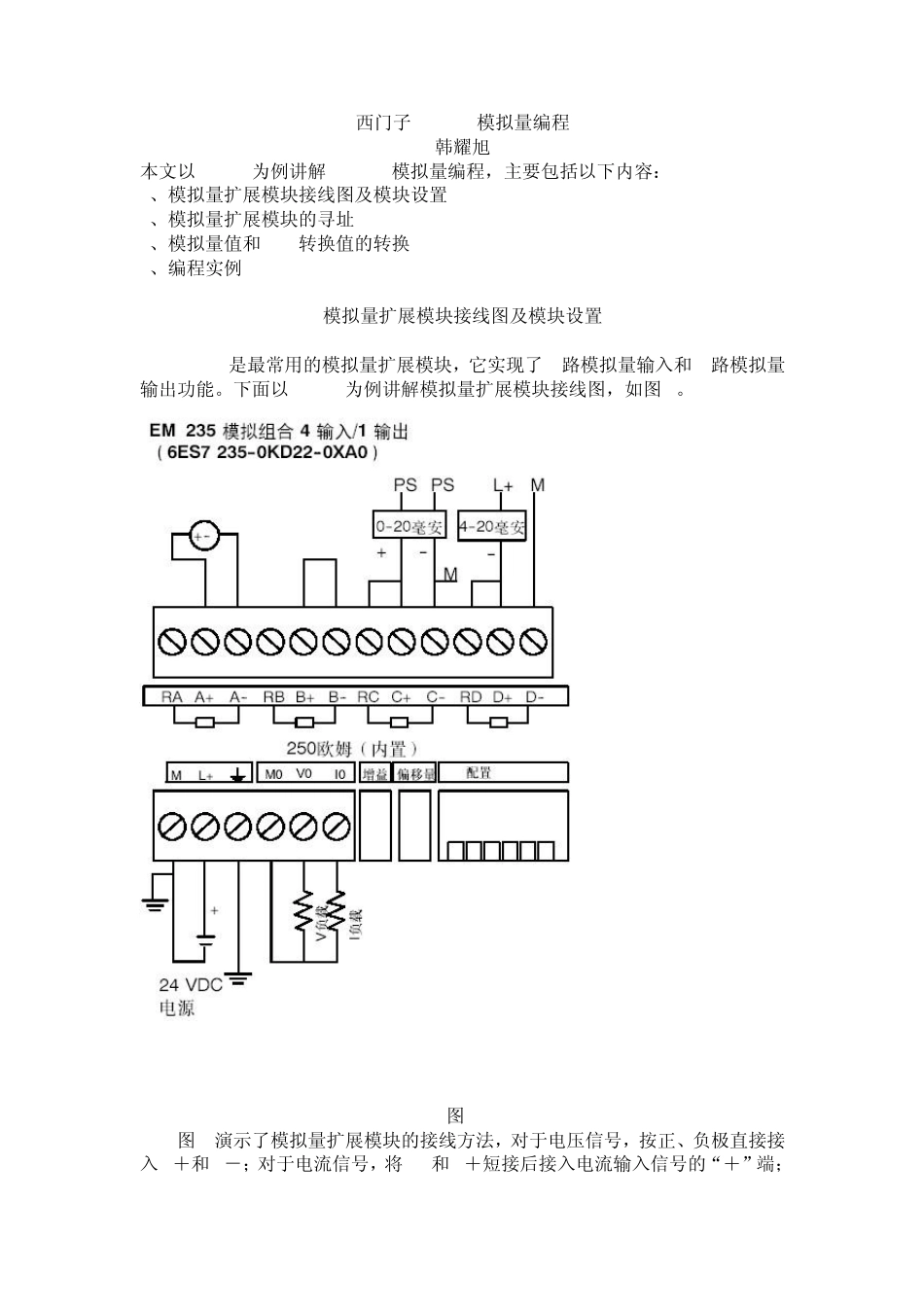

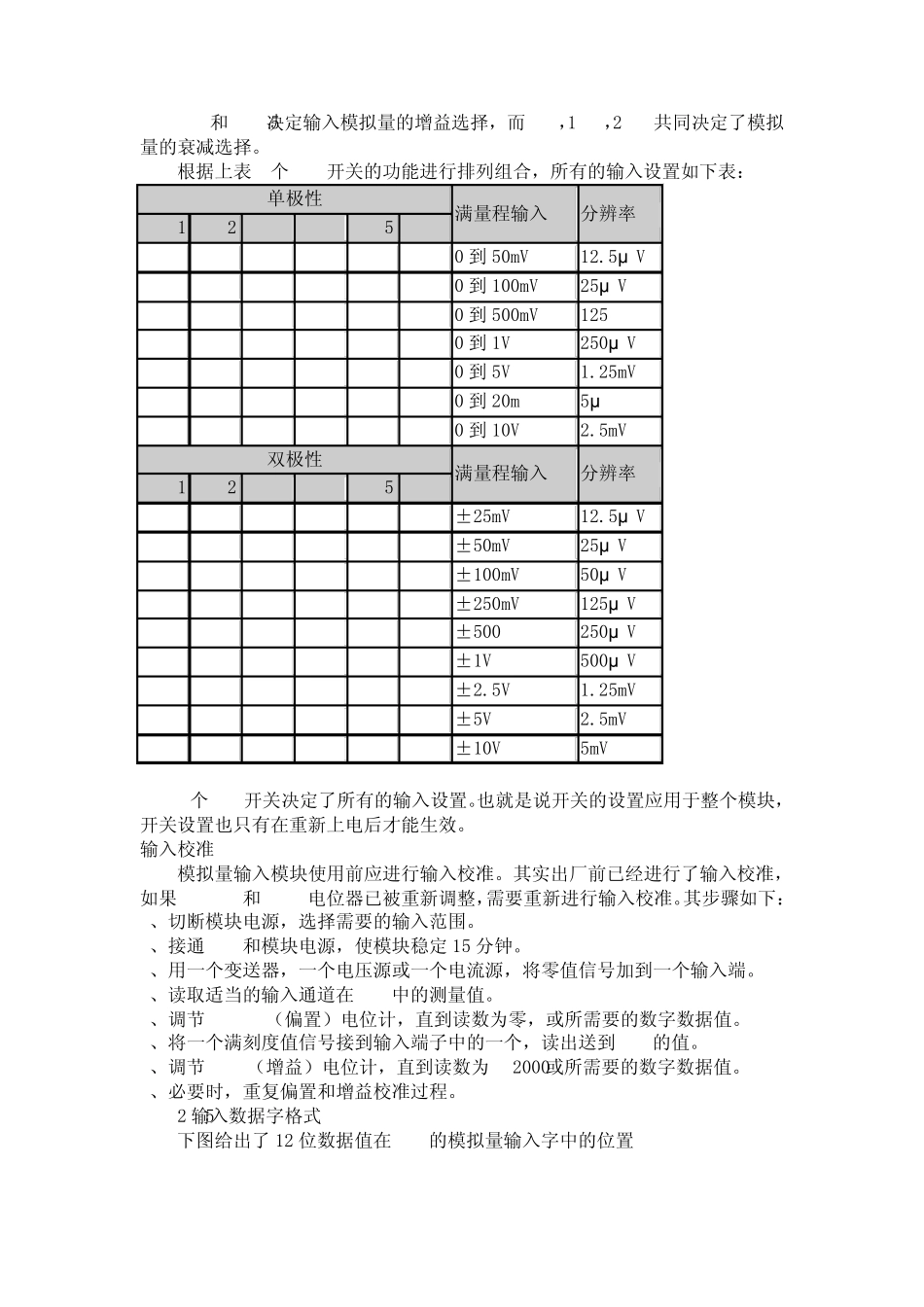

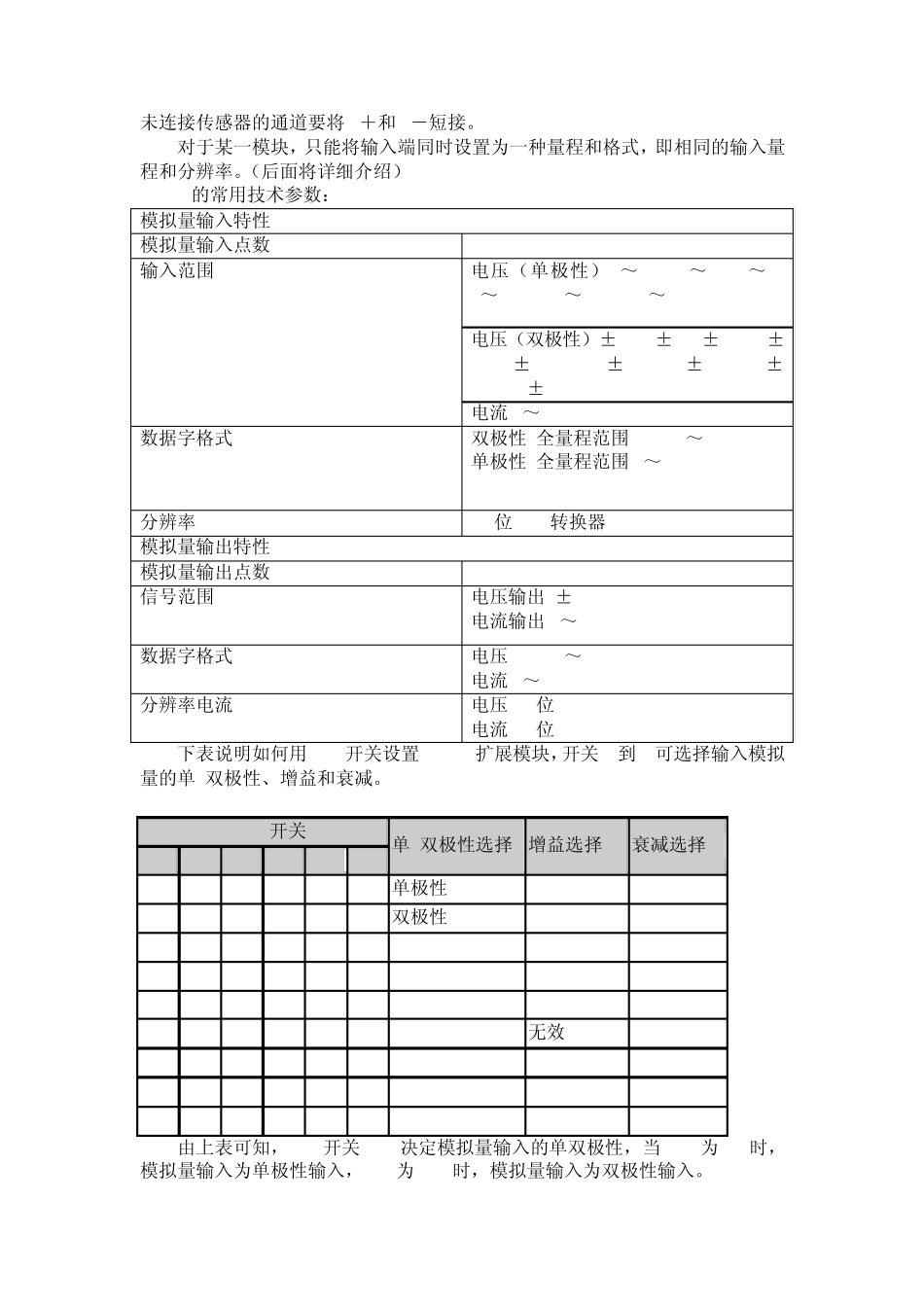

西门子S7-200模拟量编程 韩耀旭 本文以EM235为例讲解S7-200模拟量编程，主要包括以下内容： 1、模拟量扩展模块接线图及模块设置 2、模拟量扩展模块的寻址 3、模拟量值和A/D转换值的转换 4、编程实例 模拟量扩展模块接线图及模块设置 EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。下面以EM235为例讲解模拟量扩展模块接线图，如图1。 图1 图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。 对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。（后面将详细介绍） EM235的常用技术参数： 模拟量输入特性 模拟量输入点数 4 输入范围 电压（单极性）0～10V 0～5V 0～1V 0～500mV 0～100mV 0～50mV 电压（双极性）±10V ±5V ±2.5V ±1V ±500mV ±250mV ±100mV ±50mV ±25mV 电流 0～20mA 数据字格式 双极性 全量程范围-32000～+32000 单极性 全量程范围0～32000 分辨率 12位 A/D转换器 模拟量输出特性 模拟量输出点数 1 信号范围 电压输出 ±10V 电流输出 0～20mA 数据字格式 电压-32000～+32000 电流 0～32000 分辨率电流 电压12位 电流 11位 下表说明如何用DIP开关设置EM235扩展模块，开关 1到 6可选择输入模拟量的单/双极性、增益和衰减。 EM235开关 单/双极性选择 增益选择 衰减选择 SW1 SW2 SW3 SW4 SW5 SW6 ON 单极性 OFF 双极性 OFF OFF X1 OFF ON X10 ON OFF X100 ON ON 无效 ON OFF OFF 0.8 OFF ON OFF 0.4 OFF OFF ON 0.2 由上表可知，DIP开关 SW6决定模拟量输入的单双极性，当 SW6为ON时，模拟量输入为单极性输入，SW6为OFF时，模拟量输入为双极性输入。 SW4和 SW5决 定 输 入 模 拟 量 的 增 益 选 择 ， 而 SW1， SW2， SW3共 同 决 定 了 模 拟量 的 衰 减 选 择 。 根 据 上 表 6个 DIP开 关 的 功 能 进 行 排 列 组 合 ， 所 有 的 输 入 设 置 如 下 表 ： 6个 DIP开 关 决 定 了 所 有 的 输 入 设 置 。也 就 是 说 开 关 的 设 置 应 用 于 整 个 模 块 ，开 关 设 置 也 只 有 在 重 新 上 电 后 才 能 生 效...
