S7200掉电数据保持常见问题VIP免费

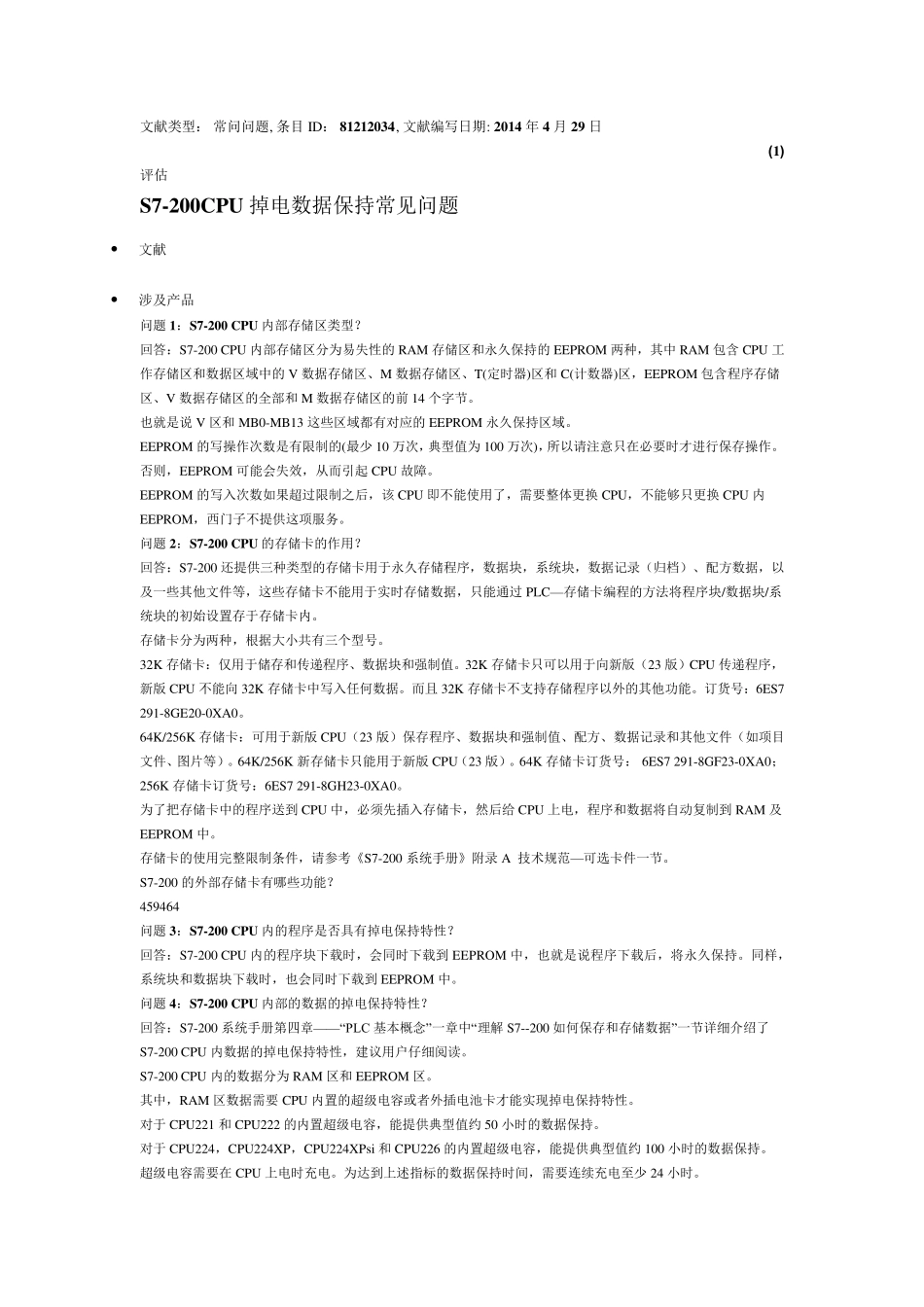

文献类型： 常问问题, 条目ID： 81212034, 文献编写日期: 2014 年4 月29 日 (1 ) 评估 S7-200CPU 掉电数据保持常见问题  文献  涉及产品 问题1：S7-200 CPU 内部存储区类型？ 回答：S7-200 CPU 内部存储区分为易失性的RAM 存储区和永久保持的EEPROM 两种，其中RAM 包含CPU 工作存储区和数据区域中的V 数据存储区、M 数据存储区、T(定时器)区和C(计数器)区，EEPROM 包含程序存储区、V 数据存储区的全部和M 数据存储区的前 14 个字节。 也就是说 V 区和MB0-MB13 这些区域都有对应的EEPROM 永久保持区域。 EEPROM 的写操作次数是有限制的(最少 10 万次，典型值为100 万次)，所以请注意只在必要时才进行保存操作。否则，EEPROM 可能会失效，从而引起 CPU 故障。 EEPROM 的写入次数如果超过限制之后，该 CPU 即不能使用了，需要整体更换 CPU，不能够只更换 CPU 内EEPROM，西门子不提供这项服务。 问题2：S7-200 CPU 的存储卡的作用？ 回答：S7-200 还提供三种类型的存储卡用于永久存储程序，数据块，系统块，数据记录（归档）、配方数据，以及一些其他文件等，这些存储卡不能用于实时存储数据，只能通过 PLC—存储卡编程的方法将程序块/数据块/系统块的初始设置存于存储卡内。 存储卡分为两种，根据大小共有三个型号。 32K 存储卡：仅用于储存和传递程序、数据块和强制值。32K 存储卡只可以用于向新版（23 版）CPU 传递程序，新版 CPU 不能向 32K 存储卡中写入任何数据。而且 32K 存储卡不支持存储程序以外的其他功能。订货号：6ES7 291-8GE20-0XA0。 64K/256K 存储卡：可用于新版 CPU（23 版）保存程序、数据块和强制值、配方、数据记录和其他文件（如项目文件、图片等）。64K/256K 新存储卡只能用于新版 CPU（23 版）。64K 存储卡订货号： 6ES7 291-8GF23-0XA0；256K 存储卡订货号：6ES7 291-8GH23-0XA0。 为了把存储卡中的程序送到 CPU 中，必须先插入存储卡，然后给 CPU 上电，程序和数据将自动复制到 RAM 及EEPROM 中。 存储卡的使用完整限制条件，请参考《S7-200 系统手册》附录 A 技术规范—可选卡件一节。 S7-200 的外部存储卡有哪些功能？ 459464 问题3：S7-200 CPU 内的程序是否具有掉电保持特性？ 回答：S7-200 CPU 内的程序块下载时，会同时下载到 EEPROM 中，也就是说程序下载后，将永久保持。同样，系统块和数据块下载...
