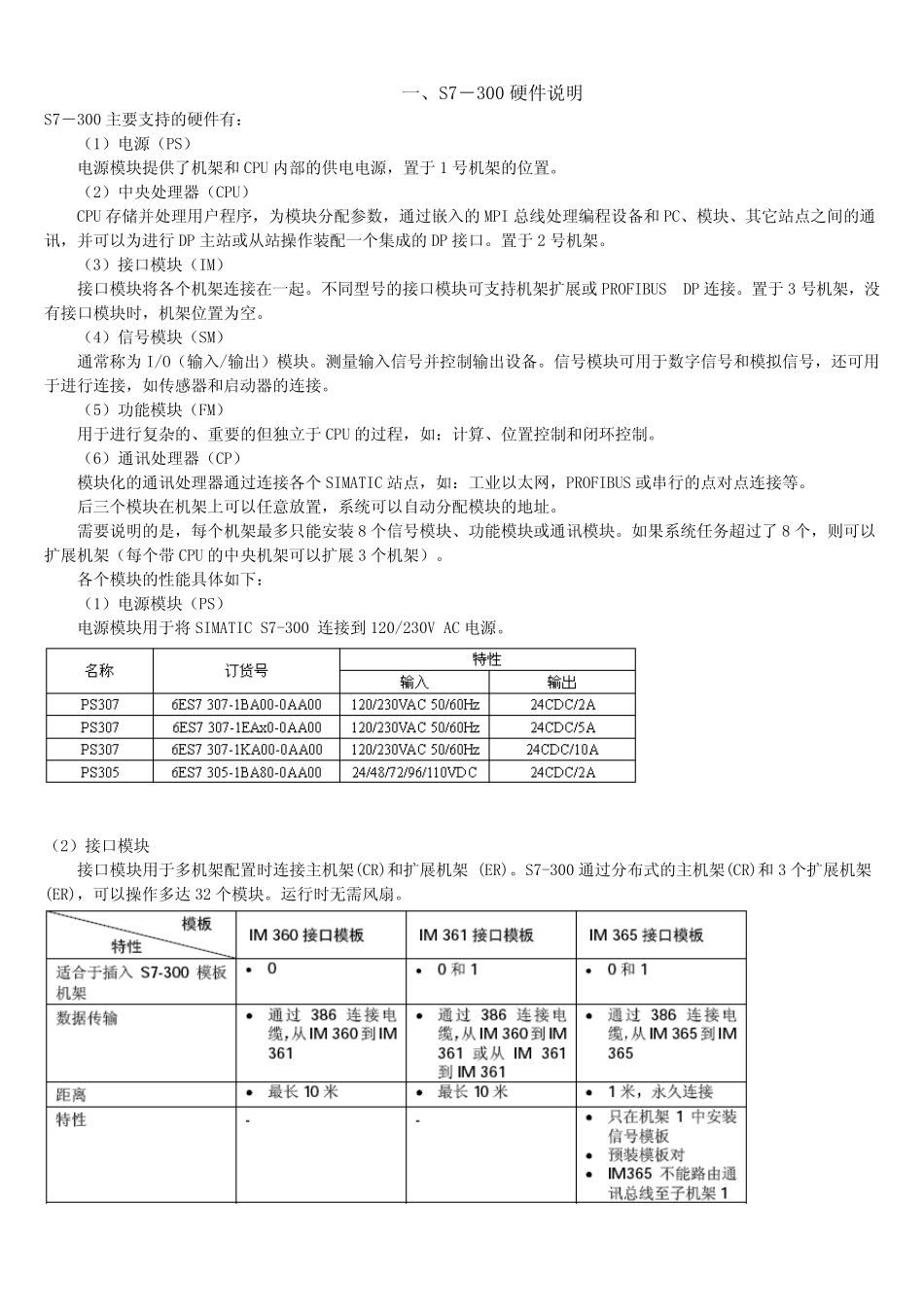

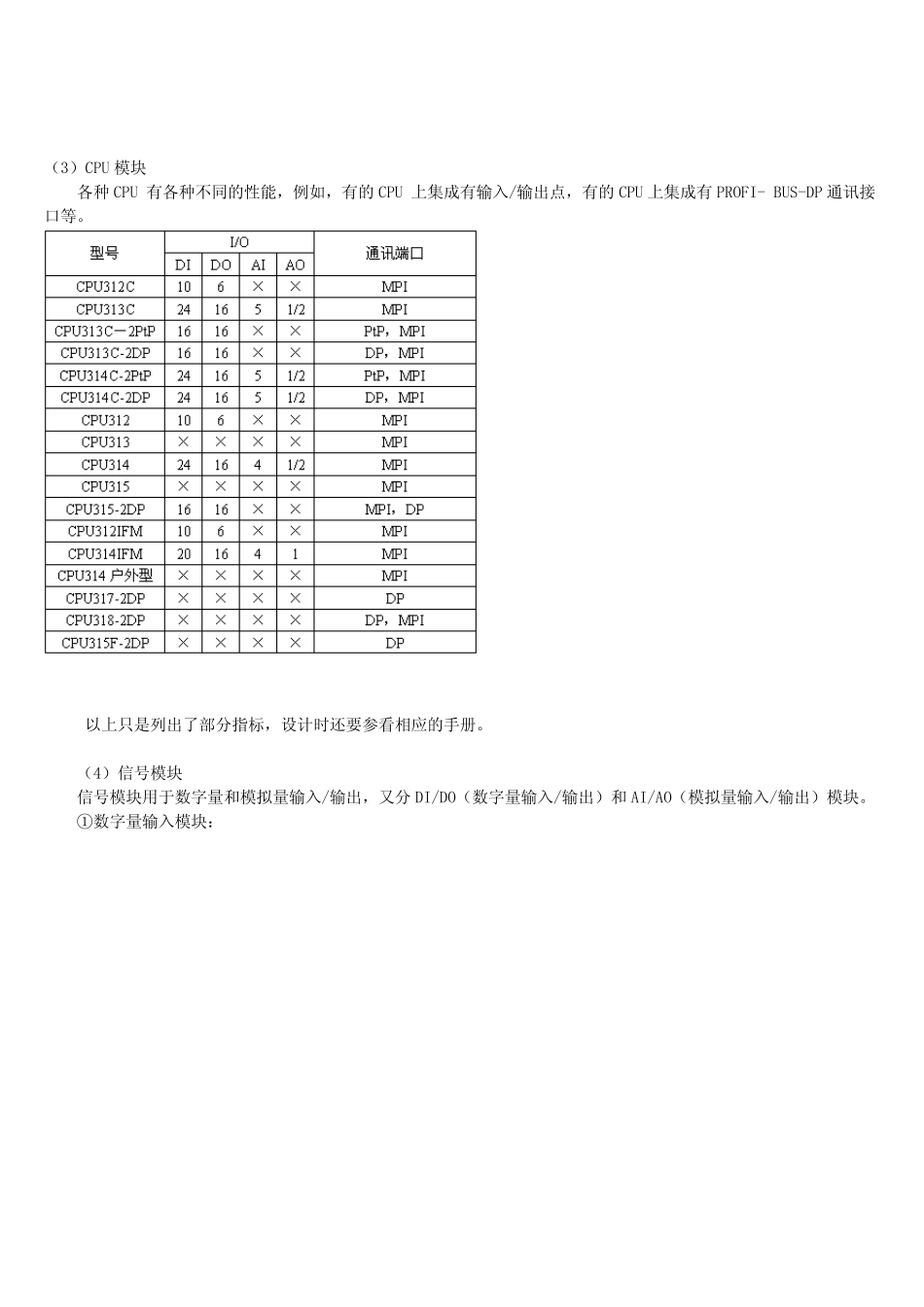

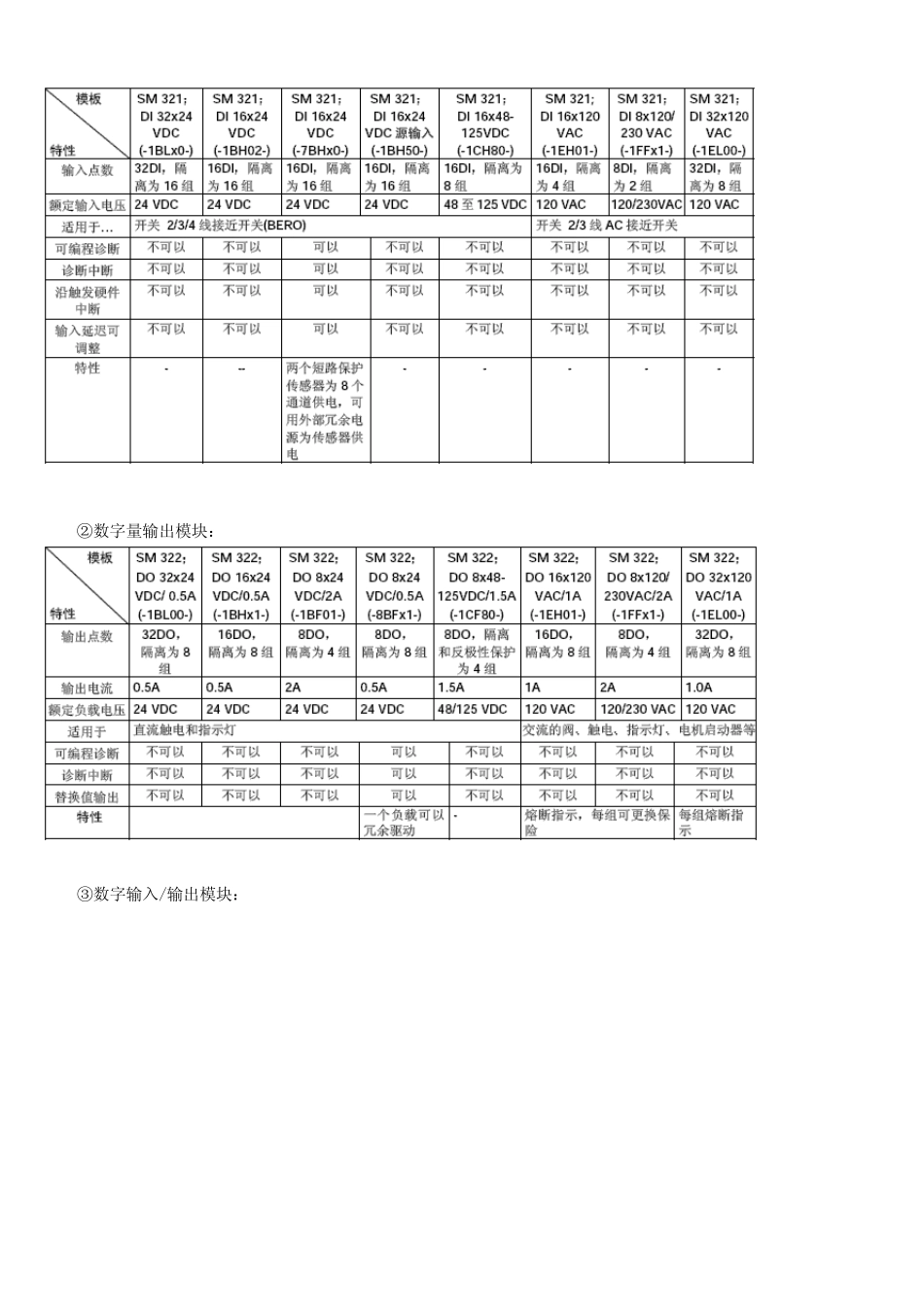

一、S7－300 硬件说明 S7－300 主要支持的硬件有： （1）电源（PS） 电源模块提供了机架和 CPU 内部的供电电源，置于 1 号机架的位置。 （2）中央处理器（CPU） CPU 存储并处理用户程序，为模块分配参数，通过嵌入的 MPI 总线处理编程设备和 PC、模块、其它站点之间的通讯，并可以为进行 DP 主站或从站操作装配一个集成的 DP 接口。置于 2 号机架。 （3）接口模块（IM） 接口模块将各个机架连接在一起。不同型号的接口模块可支持机架扩展或 PROFIBUS DP 连接。置于 3 号机架，没有接口模块时，机架位置为空。 （4）信号模块（SM） 通常称为 I/O（输入/输出）模块。测量输入信号并控制输出设备。信号模块可用于数字信号和模拟信号，还可用于进行连接，如传感器和启动器的连接。 （5）功能模块（FM） 用于进行复杂的、重要的但独立于 CPU 的过程，如：计算、位置控制和闭环控制。 （6）通讯处理器（CP） 模块化的通讯处理器通过连接各个 SIMATIC 站点，如：工业以太网，PROFIBUS 或串行的点对点连接等。 后三个模块在机架上可以任意放置，系统可以自动分配模块的地址。 需要说明的是，每个机架最多只能安装 8 个信号模块、功能模块或通讯模块。如果系统任务超过了 8 个，则可以扩展机架（每个带CPU 的中央机架可以扩展 3 个机架）。 各个模块的性能具体如下： （1）电源模块（PS） 电源模块用于将 SIMATIC S7-300 连接到120/230V AC 电源。 （2）接口模块 接口模块用于多机架配置时连接主机架(CR)和扩展机架 (ER)。S7-300 通过分布式 的主机架(CR)和 3 个扩展机架(ER)，可以操作多达 32 个模块。运 行时无 需风 扇 。 （3）CPU 模块 各种CPU 有各种不同的性能，例如，有的CPU 上集成有输入/输出点，有的CPU 上集成有PROFI- BUS-DP 通讯接口等。 以上只是列出了部分指标，设计时还要参看相应的手册。 （4）信号模块 信号模块用于数字量和模拟量输入/输出，又分DI/DO（数字量输入/输出）和AI/AO（模拟量输入/输出）模块。 ①数字量输入模块： ②数字量输出模块： ③数字输入/输出模块： ④继电器输出模块： ⑤模拟量输入模块 ⑥模拟量输出模块： ⑦模拟量输入/输出模块： （5）功能模块 西门子S7－300 功能模块模块适用于各种场合，功能块的所有参数都在STEP7 中分配，操作方便，而且不必编程。包括：计数器模块（FM350），定位模块（FM351），凸轮控制...
