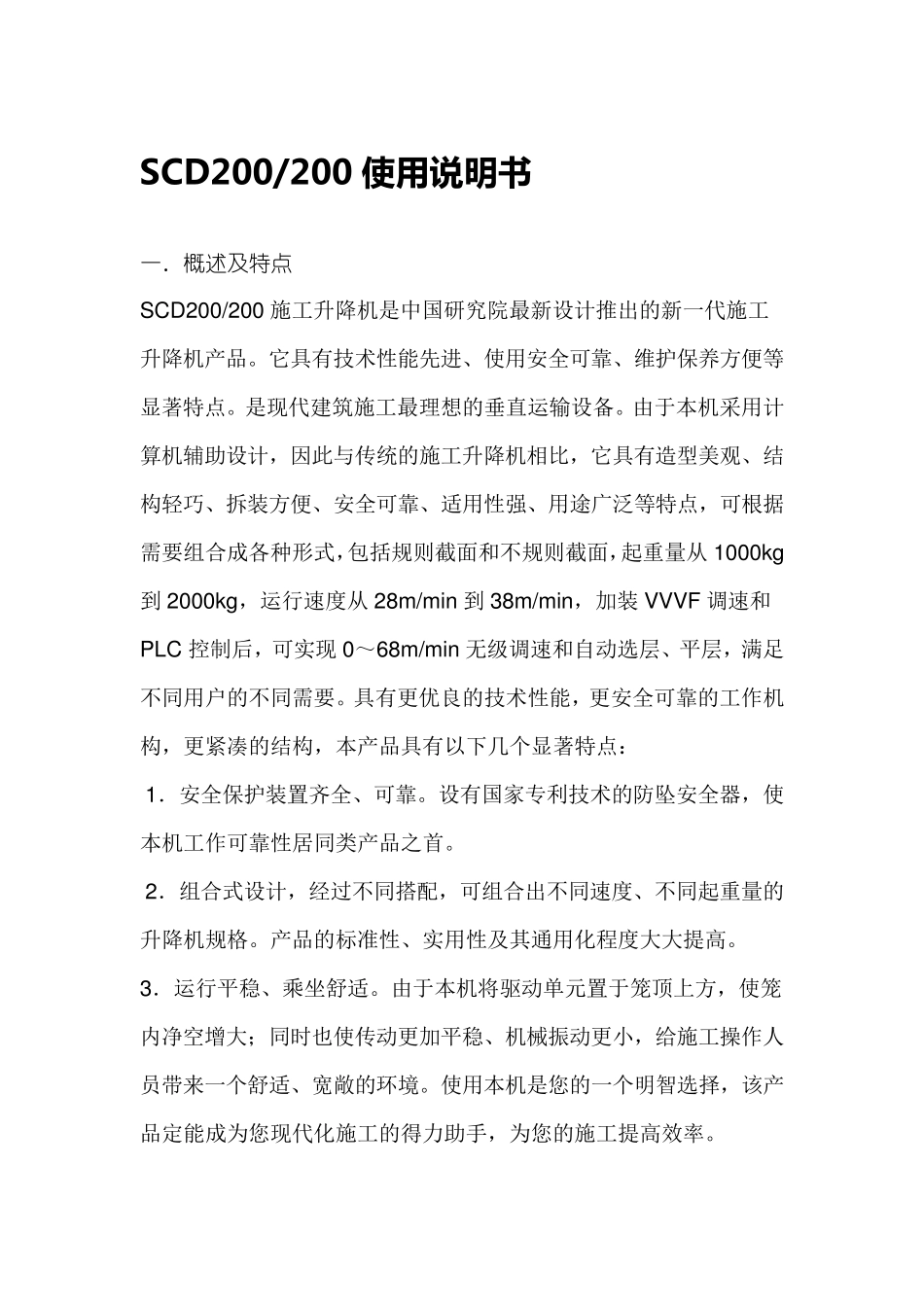

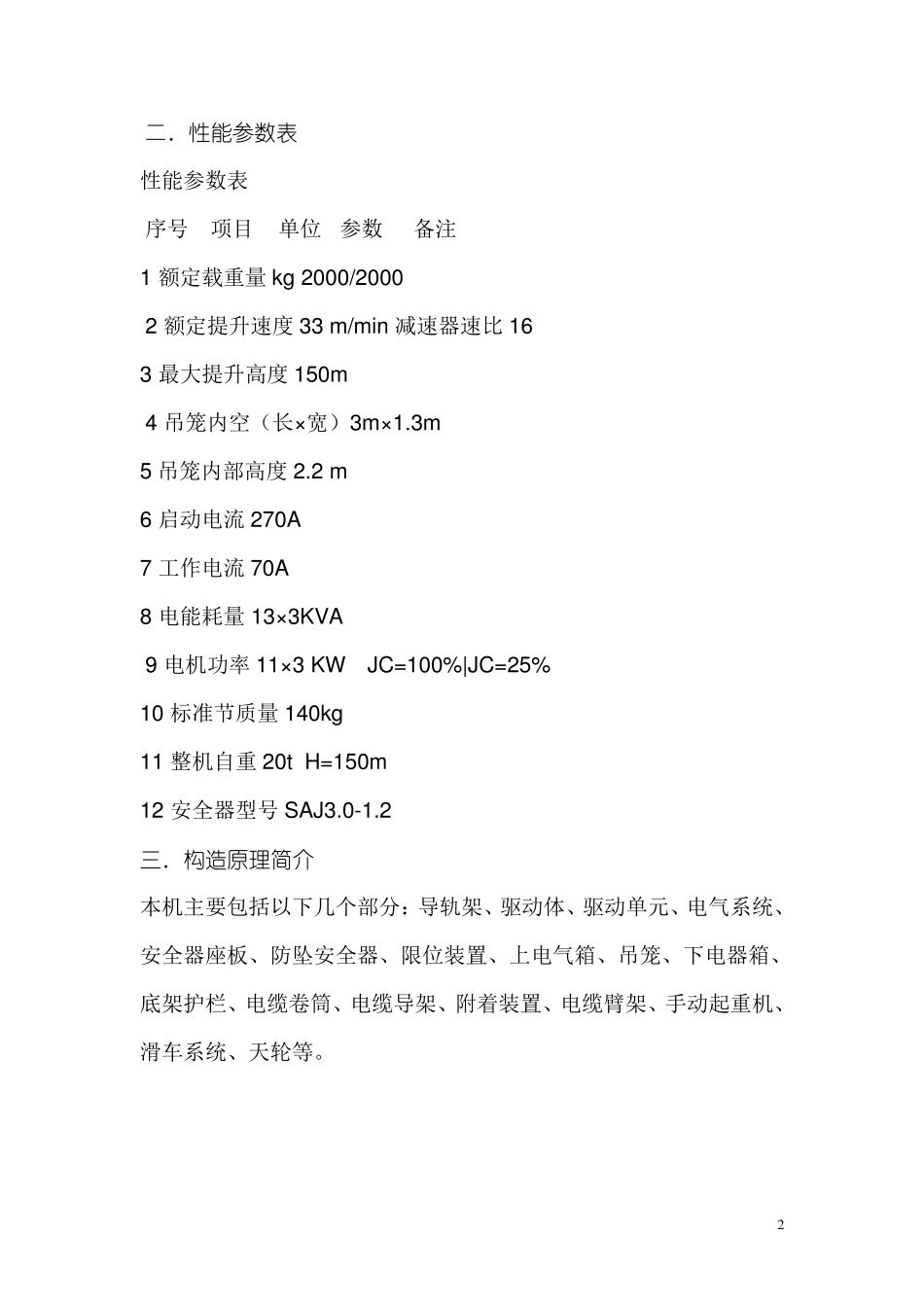

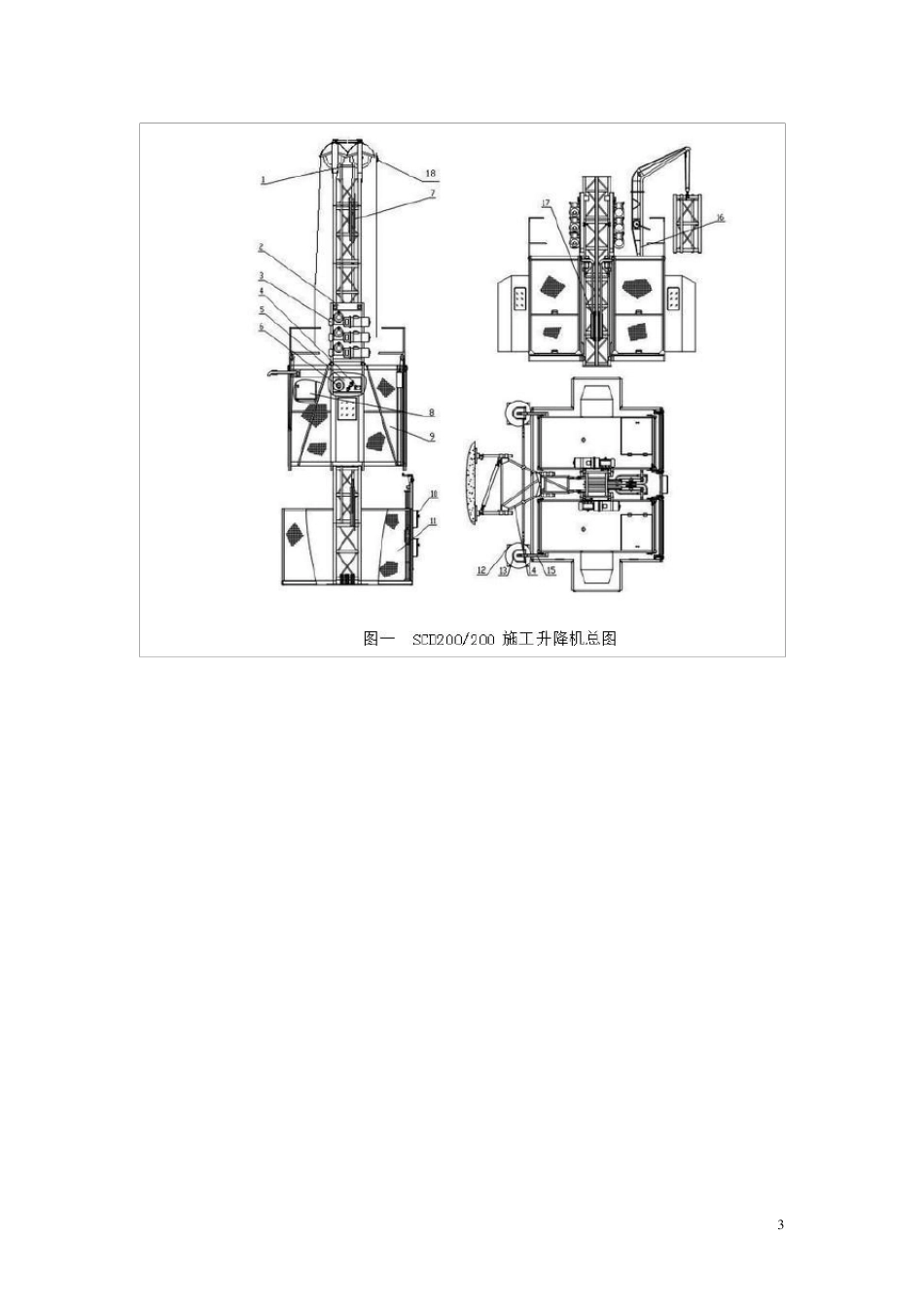

SCD200/200 使 用 说 明 书 一．概述及特点 SCD200/200 施工升降机是中国研究院最新设计推出的新一代施工 升降机产品。它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。是现代建筑施工最理想的垂直运输设备。由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结 构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据 需要组合成各种形式，包括规则截面和不规则截面，起重量从 1000kg到 2000kg，运行速度从 28m/min到 38m/min，加装 VVVF 调速和PLC 控制后，可实现 0～68m/min无级调速和自动选层、平层，满足不同用户的不同需要。具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点： 1．安全保护装置齐全、可靠。设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。 2．组合式设计，经过不同搭配，可组合出不同速度、不同起重量的升降机规格。产品的标准性、实用性及其通用化程度大大提高。 3．运行平稳、乘坐舒适。由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。使用本机是您的一个明智选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。 2 二．性能参数表 性能参数表 序号 项目 单位 参数 备注 1 额定载重量kg 2000/2000 2 额定提升速度33 m/min 减速器速比16 3 最大提升高度150m 4 吊笼内空（长× 宽）3m× 1.3m 5 吊笼内部高度2.2 m 6 启动电流270A 7 工作电流70A 8 电能耗量 13× 3KVA 9 电机功率11× 3 KW JC=100%|JC=25% 10 标准节质量140kg 11 整机自重20t H=150m 12 安全器型号 SAJ3.0-1.2 三．构造原理简介 本机主要包括以下几个部分：导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆卷筒、电缆导架、附着装置、电缆臂架、手动起重机、滑车系统、天轮等。 3 4 5 施工升降机总图 1 导轨架 2 驱动体 6 3 驱动单元 4 电气系统 5 安全器座板 6 防坠安全器 7 限位装置 8 上电气箱 9 吊笼 10 下电气箱 11 底架护栏 12 电缆卷筒 13 电缆导架 14 附着装置 15 电缆臂架 16 手动起重机 17 滑车系统 18 天轮 1．导轨架： 导轨架是升降机的运行轨道，由...
