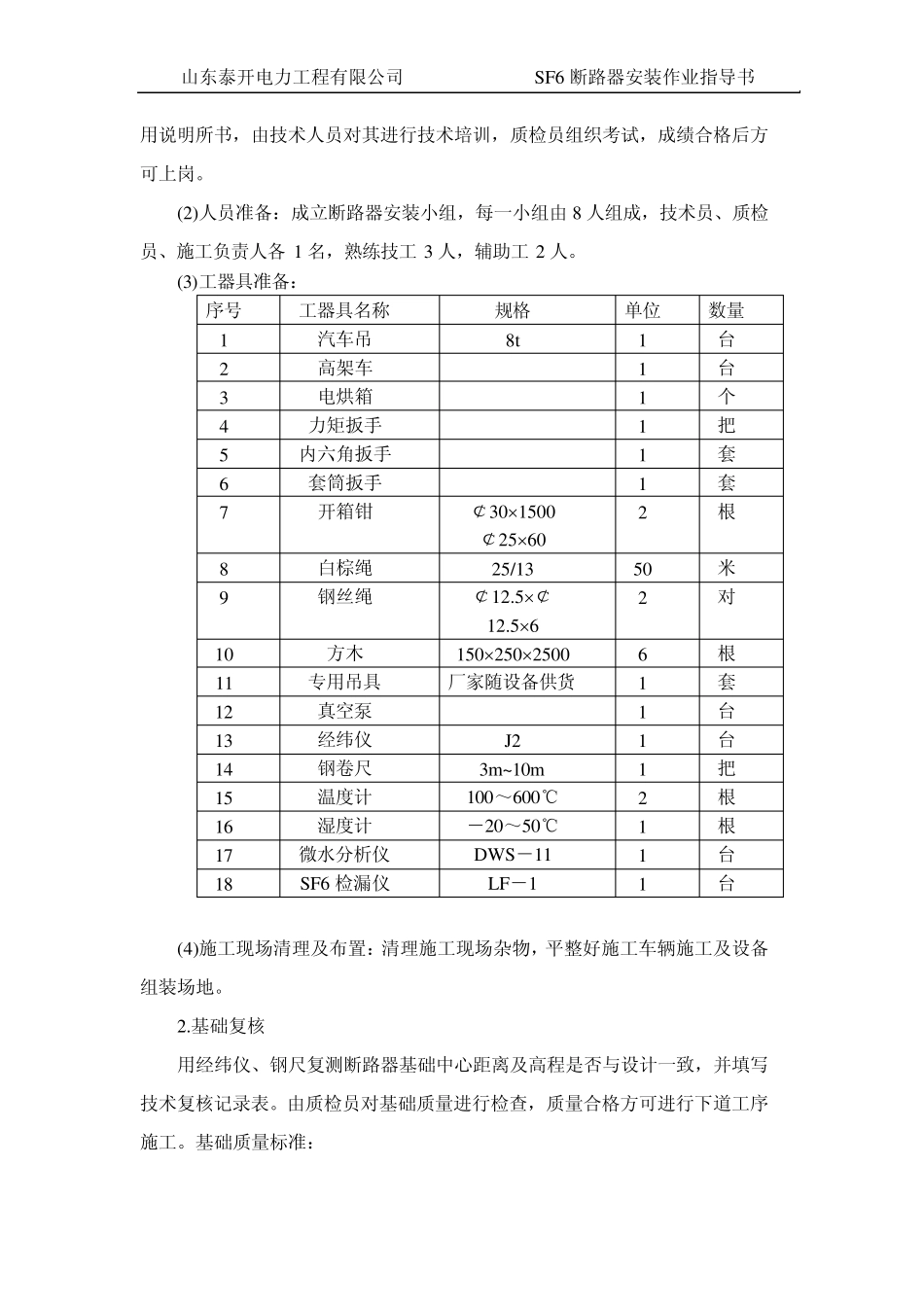

山东泰开电力工程有限公司 SF6 断路器安装作业指导书 SF6断路器安装作业指导书 编制： 审核： 批准： 二○一三年五月 山东泰开电力工程有限公司 SF6 断路器安装作业指导书 SF6 断路器安装作业指导书 一、施工工艺流程图： 二、各工序施工方法及要求 1.1 施工准备 (1)技术准备：参与施工的人员必须先熟悉断路器有关资料经及产品安装使施工准备 技术准备 人员准备 填写开箱记录 开箱检查 基础复核 施工现场清理布置 工器具准备 检查质量数量 起吊、安装 连接气路接头、轴销 漏气量、微水检查 现场调试 充 SF6 气体 安装控制柜 操作机构安装 安装密度继电器 吊装灭弧组件 均压电容器安装 支柱（座）安装 现场清理、整理记录 质量评定 交接验收 三联箱抽真空充 SF6 操作试验 组装支腿 抽真空充 SF6 气体 机械尺寸检查 操作系统特性试验 检查充 SF6 气体压力 吊装灭弧组件 电气控制回路试验 回路电阻测试 山东泰开电力工程有限公司 SF6 断路器安装作业指导书 用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。 (2)人员准备：成立断路器安装小组，每一小组由8 人组成，技术员、质检员、施工负责人各1 名，熟练技工3 人，辅助工2 人。 (3)工器具准备： 序号 工器具名称 规格 单位 数量 1 汽车吊 8t 1 台 2 高架车 1 台 3 电烘箱 1 个 4 力矩扳手 1 把 5 内六角扳手 1 套 6 套筒扳手 1 套 7 开箱钳 ￠301500 ￠2560 2 根 8 白棕绳 25/13 50 米 9 钢丝绳 ￠12.5￠12.56 2 对 10 方木 1502502500 6 根 11 专用吊具 厂家随设备供货 1 套 12 真空泵 1 台 13 经纬仪 J2 1 台 14 钢卷尺 3m~ 10m 1 把 15 温度计 100～600℃ 2 根 16 湿度计 －20～50℃ 1 根 17 微水分析仪 DWS－11 1 台 18 SF6 检漏仪 LF－1 1 台 (4)施工现场清理及布置：清理施工现场杂物，平整好施工车辆施工及设备组装场地。 2.基础复核 用经纬仪、钢尺复测断路器基础中心距离及高程是否与设计一致，并填写技术复核记录表。由质检员对基础质量进行检查，质量合格方可进行下道工序施工。基础质量标准： 山东泰开电力工程有限公司 SF6 断路器安装作业指导书 （1）基础中性线及高度的误差不大于10m m 。 （2）预埋孔或预埋铁板中性线的误差不不大于10m m 。 （3）预埋螺...
