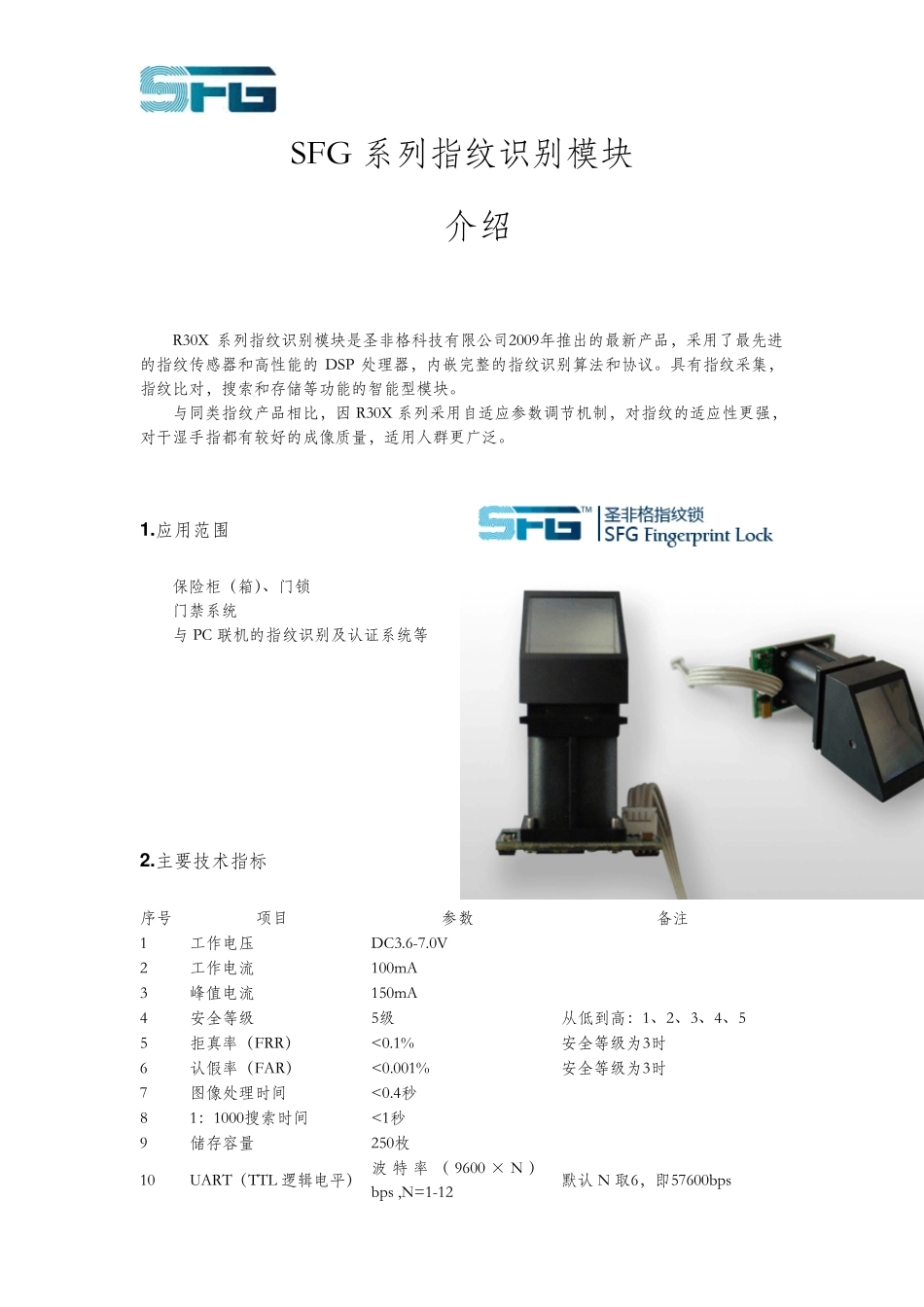

SFG 系 列 指 纹 识 别 模 块 介 绍 R30X 系 列 指 纹 识 别 模 块 是 圣 非 格 科 技 有 限 公 司 2009年 推 出 的 最 新 产 品 ， 采 用 了 最 先 进的 指 纹 传 感 器 和 高 性 能 的DSP 处 理 器 ， 内 嵌 完 整 的 指 纹 识 别 算 法 和 协 议 。 具 有 指 纹 采 集 ，指 纹 比 对 ， 搜 索 和 存 储 等 功 能 的 智 能 型 模 块 。 与 同 类 指 纹 产 品 相 比 ， 因R30X 系 列 采 用 自 适 应 参 数 调 节 机 制 ， 对 指 纹 的 适 应 性 更 强 ，对 干 湿 手 指 都 有 较 好 的 成 像 质 量 ， 适 用 人 群 更 广 泛 。 1 .应 用 范 围 保 险 柜 （ 箱 ）、 门 锁 门 禁 系 统 与PC 联 机 的 指 纹 识 别 及 认 证 系 统 等 2 .主 要 技 术 指 标 序 号 项 目 参 数 备 注 1 工 作 电 压 DC3.6-7.0V 2 工 作 电 流 100mA 3 峰 值 电 流 150mA 4 安全等 级 5级 从低到高 ：1、 2、 3、 4、 5 5 拒真率（ FRR） <0.1% 安全等 级为3时 6 认 假率（ FAR） <0.001% 安全等 级为3时 7 图像 处 理 时间 <0.4秒 8 1：1000搜 索 时间 <1秒 9 储 存 容量 250枚 10 UART（ TTL 逻辑电 平） 波 特 率 （9600 × N ）bps ,N=1-12 默认N 取6， 即57600bps 11 USB1.1 12 温 度 -20℃ － +50℃ 13 工 作 湿 度 10%－ 90%（ 无 凝 露 ） 14 储 存 温 度 -30℃ － +80℃ 15 储 存 湿 度 <90%（ 无 凝 露 ） 16 模 块 外 形 尺 寸 48× 32mm 17 传 感 器 尺 寸 54× 24× 21mm 二 、 硬 件 接 口 1.外 部 接 口 尺 寸 图 R 305光学式一体式指纹模块： R305F 电容式指纹模块 2.串 行 通 讯 引 脚 号 名 称 定 义 描 述 1 VIN 电 源 输 入 电 源 正 输 入 端 2 GND 电 源 和 信 号 地 电 源 和 信 号 地 3 TD 数 据 发 送 串 行 数 据 输 出 ， TTL 逻 辑 电 平 4 RD 数 据 接 收 串 行 数 据 输 入 ， TTL 逻 辑 电 平 模 块 通 过 串 行 通 讯 接 口 ， 可 直 接 与 采 用3.3V 或 者5V...
