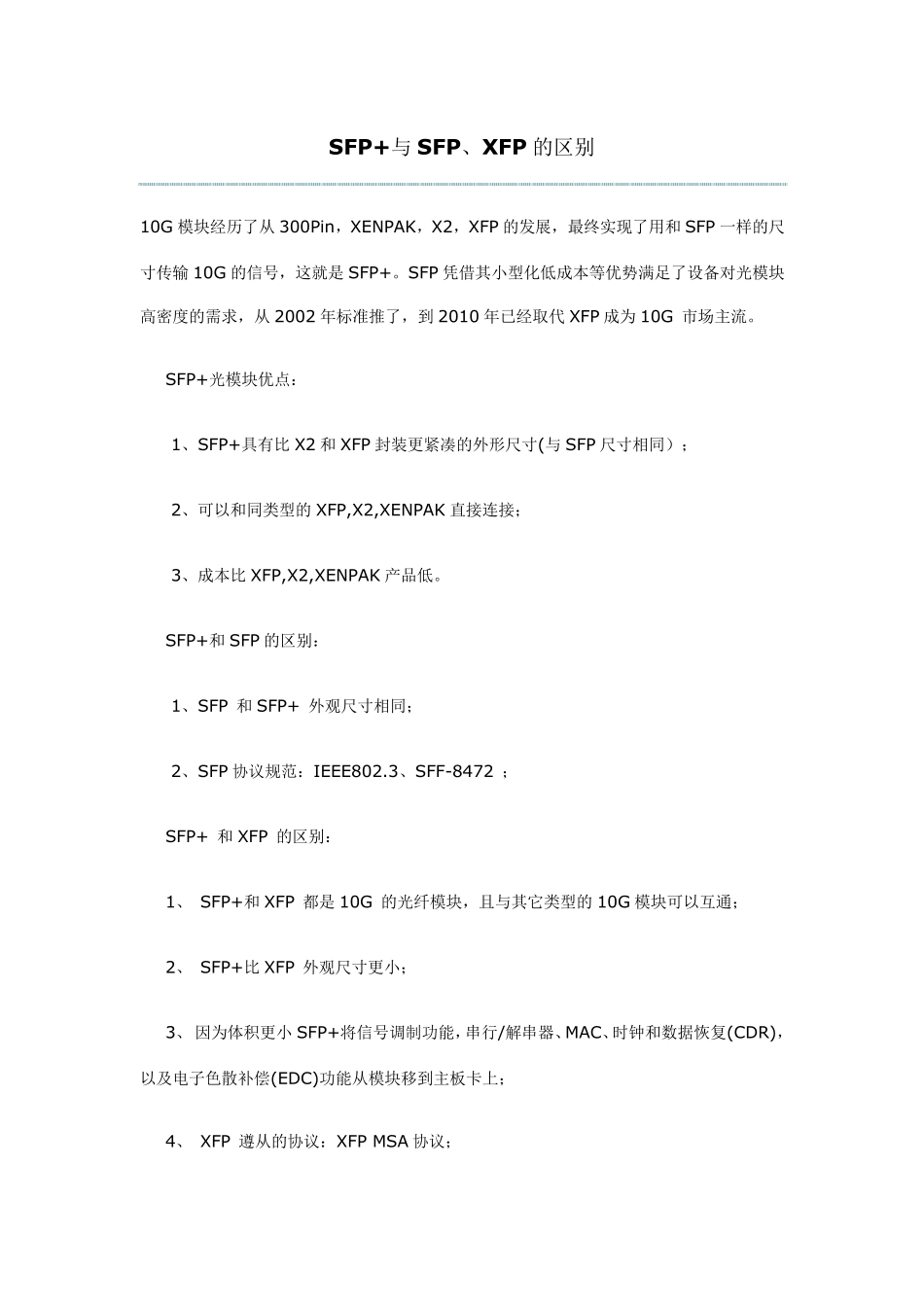

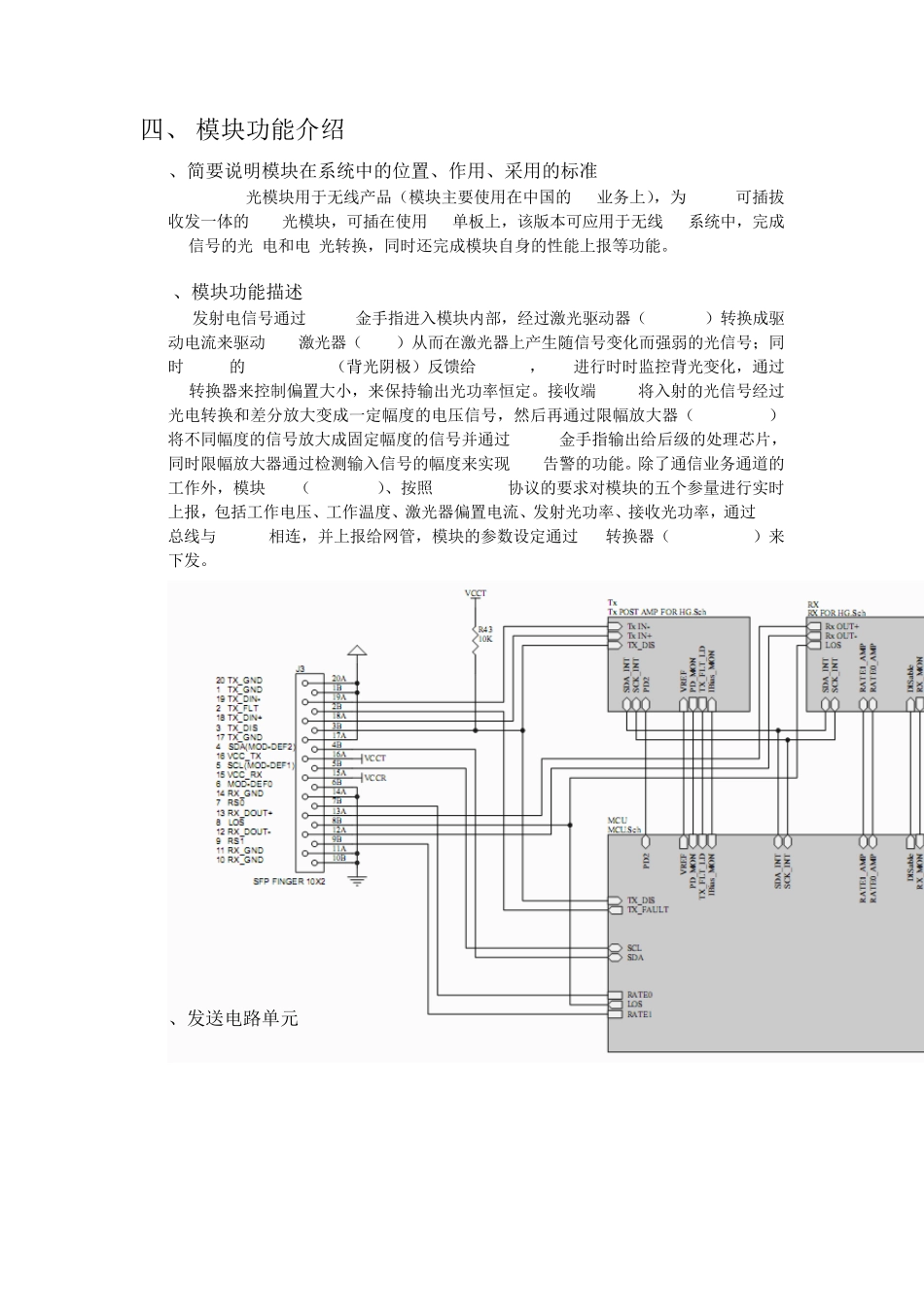

SFP+与SFP、XFP 的区别 10G 模块经历了从 300Pin ，XENPAK，X2，XFP 的发展，最终实现了用和 SFP 一样的尺寸传输 10G 的信号，这就是 SFP+。SFP 凭借其小型化低成本等优势满足了设备对光模块高密度的需求，从 2002 年标准推了，到 2010 年已经取代 XFP 成为 10G 市场主流。 SFP+光模块优点： 1、SFP+具有比 X2 和 XFP 封装更紧凑的外形尺寸(与SFP 尺寸相同）； 2、可以和同类型的 XFP,X2,XENPAK 直接连接； 3、成本比 XFP,X2,XENPAK 产品低。 SFP+和 SFP 的区别： 1、SFP 和 SFP+ 外观尺寸相同； 2、SFP 协议规范：IEEE802.3、SFF-8472 ； SFP+ 和 XFP 的区别： 1、 SFP+和 XFP 都是 10G 的光纤模块，且与其它类型的 10G 模块可以互通； 2、 SFP+比 XFP 外观尺寸更小； 3、 因为体积更小 SFP+将信号调制功能，串行/解串器、MAC、时钟和数据恢复(CDR)，以及电子色散补偿(EDC)功能从模块移到主板卡上； 4、 XFP 遵从的协议：XFP MSA 协议； 5、SFP+遵从的协议：IEEE 802.3ae、SFF-8431、SFF-8432； 6、SFP+是更主流的设计。 3、 SFP+ 协议规范：IEEE 802.3ae、SFF-8431、SFF-8432。 一、 目的 高质量的完成维修任务，保证模块能及时完成交付。 二、 适用范围 SFP 6G生产模块 三、 产品测试连接图 装备测试连接图 测试原理:信号发生器的输出信号经过 RF Spliter（射频分路器） 分成两路，一路给待测模块发射端，另外一端给光源。待测模块发出的光信号给示波器进行相关参数（光功率、消光比、交叉点等）的测试。光源发出的光信号进过衰减器，再通过 50:50光分路器，一路给光功率计，另外一路给被测模块接收端进行灵敏度测试。 四、 模块功能介绍 4.1、简要说明模块在系统中的位置、作用、采用的标准 SFP 6G光模块用于无线产品（模块主要使用在中国的 3G业务上），为 6Gbps可插拔收发一体的 SFP光模块，可插在使用 6G单板上，该版本可应用于无线 TD系统中，完成6G信号的光/电和电/光转换，同时还完成模块自身的性能上报等功能。 4.2 、模块功能描述 发射电信号通过 20pin金手指进入模块内部，经过激光驱动器（GN1153B）转换成驱动电流来驱动 DFB激光器（TOSA）从而在激光器上产生随信号变化而强弱的光信号；同时 TOSA 的 PD-CATHODE（背光阴极）反馈给 PD-MON，MCU进行时时监控背光变化，通过DA转换器来控制偏置大小，来保持输出光功率恒...
