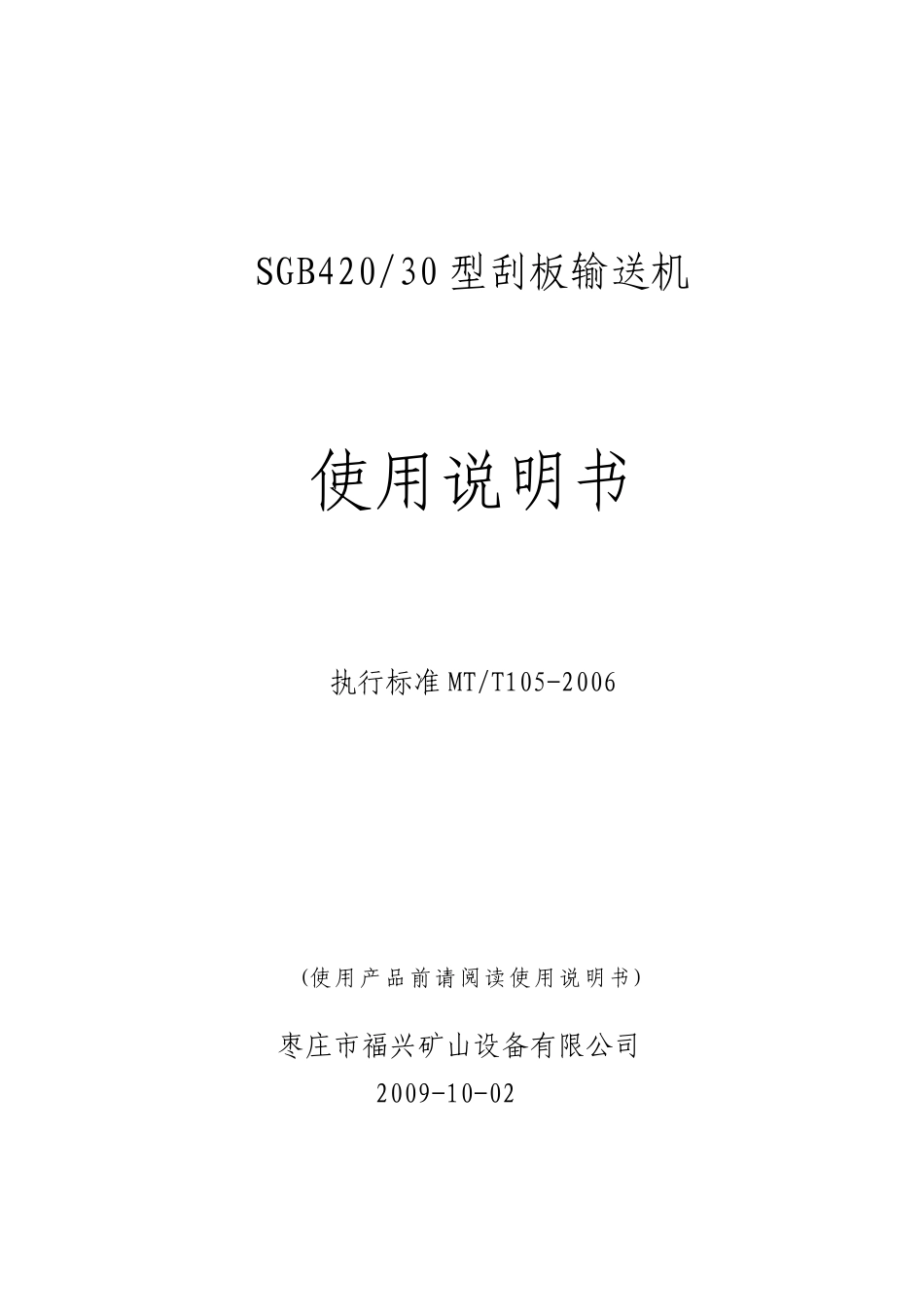

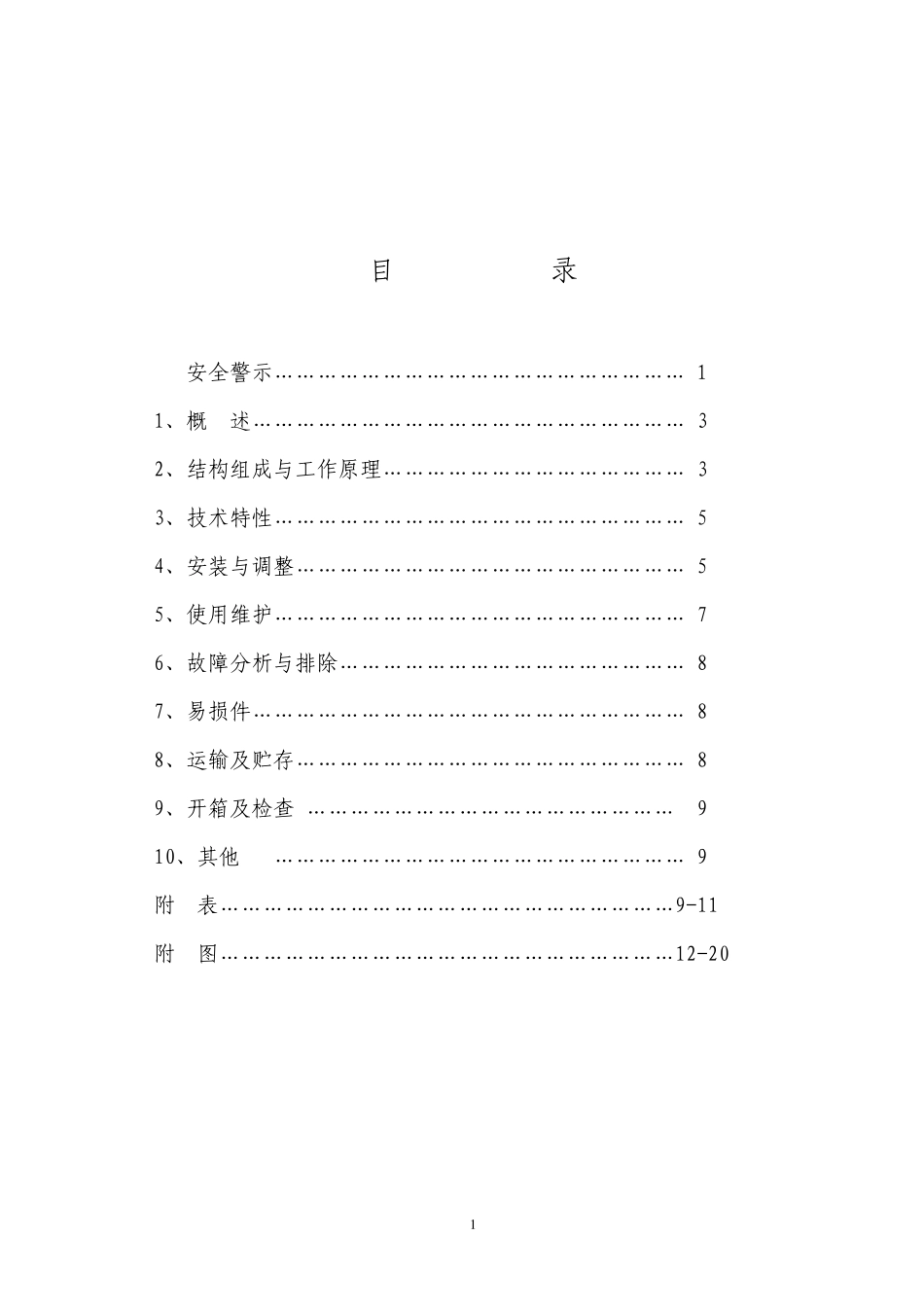

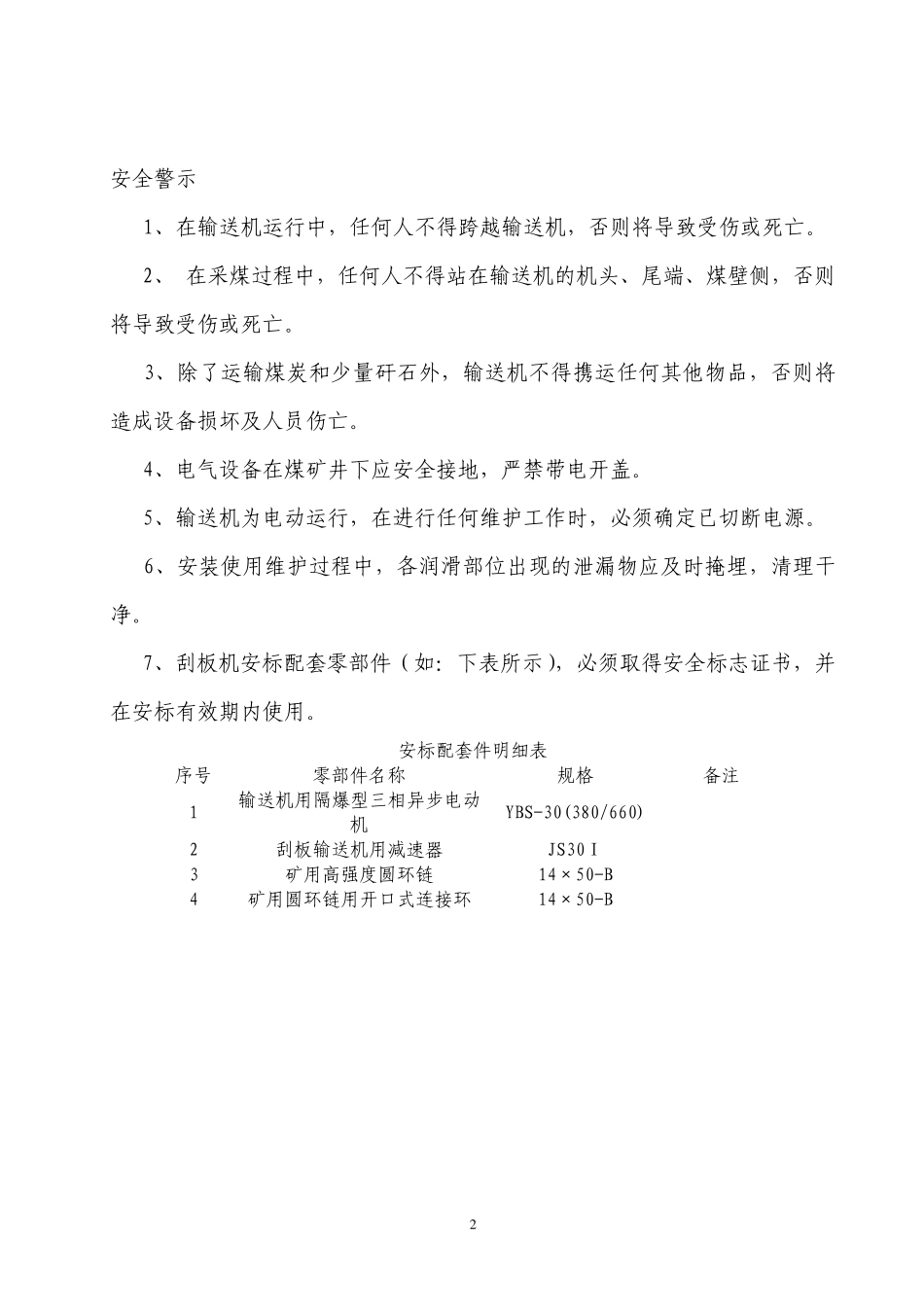

SGB420/30 型刮板输送机 使用说明书 执行标准 MT/T105-2006 (使用产品前请阅读使用说明书) 枣庄市福兴矿山设备有限公司 2009-10-02 目 录 安全警示………………………………………………… 1 1、概 述…………………………………………………… 3 2、结构组成与工作原理…………………………………… 3 3、技术特性………………………………………………… 5 4、安装与调整……………………………………………… 5 5、使用维护………………………………………………… 7 6、故障分析与排除………………………………………… 8 7、易损件…………………………………………………… 8 8、运输及贮存……………………………………………… 8 9、开箱及检查 …………………………………………… 9 10、其他 ………………………………………………… 9 附 表………………………………………………………9-11 附 图………………………………………………………12-20 1 安全警示 1、在输送机运行中，任何人不得跨越输送机，否则将导致受伤或死亡。 2、 在采煤过程中，任何人不得站在输送机的机头、尾端、煤壁侧，否则将导致受伤或死亡。 3、除了运输煤炭和少量矸石外，输送机不得携运任何其他物品，否则将造成设备损坏及人员伤亡。 4、电气设备在煤矿井下应安全接地，严禁带电开盖。 5、输送机为电动运行，在进行任何维护工作时，必须确定已切断电源。 6、安装使用维护过程中，各润滑部位出现的泄漏物应及时掩埋，清理干净。 7、刮板机安标配套零部件（如：下表所示），必须取得安全标志证书，并在安标有效期内使用。 安标配套件明细表 序号 零部件名称 规格 备注 1 输送机用隔爆型三相异步电动机 YBS-30(380/660) 2 刮板输送机用减速器 JS30Ⅰ 3 矿用高强度圆环链 14×50-B 4 矿用圆环链用开口 式 连 接环 14×50-B 2 1、概述 1.1 产品特点：本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点。 1.2 主要用途及使用范围：本产品适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭，安装档煤板可用作顺槽运输。 1.3 型号组成及其代表意义 S G B 420 30电动机功率 3 0 （kw） 中部槽外宽宽度 420（mm）边双链型 刮板 输送机 1.4 对环境及能源的影响：本产品设计合理，节约能源，对环境不造成任何污染和影响。 1.5 安全：本产品...
