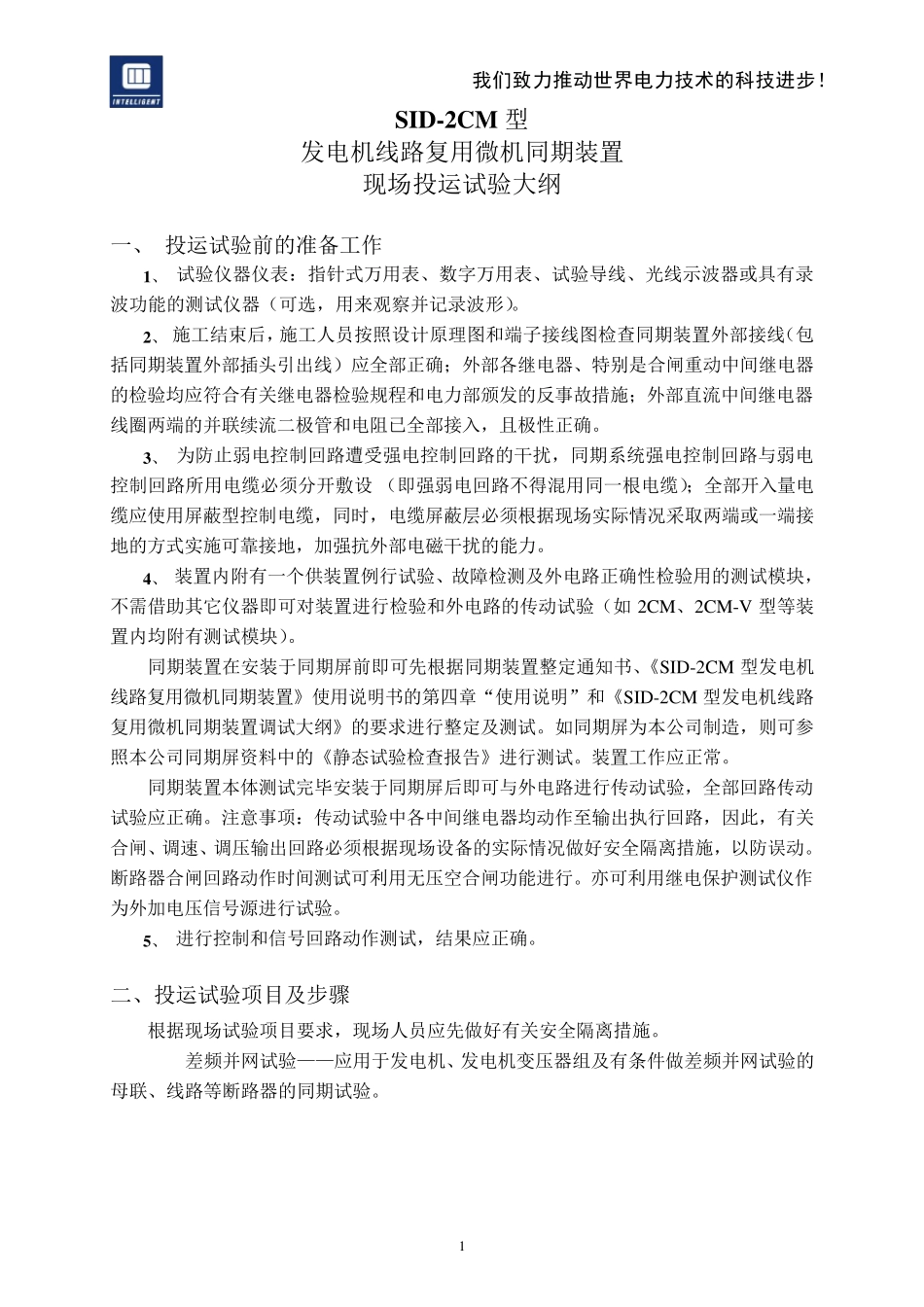

SID-2CM 型 发电机线路复用微机同期装置 现场投运试验大纲 1 我们致力推动世界电力技术的科技进步！ SID-2CM 型 发电机线路复用微机同期装置 现场投运试验大纲 一、 投运试验前的准备工作 1、 试验仪器仪表：指针式万用表、数字万用表、试验导线、光线示波器或具有录波功能的测试仪器（可选，用来观察并记录波形）。 2、 施工结束后，施工人员按照设计原理图和端子接线图检查同期装置外部接线（包括同期装置外部插头引出线）应全部正确；外部各继电器、特别是合闸重动中间继电器的检验均应符合有关继电器检验规程和电力部颁发的反事故措施；外部直流中间继电器线圈两端的并联续流二极管和电阻已全部接入，且极性正确。 3、 为防止弱电控制回路遭受强电控制回路的干扰，同期系统强电控制回路与弱电控制回路所用电缆必须分开敷设 （即强弱电回路不得混用同一根电缆）；全部开入量电缆应使用屏蔽型控制电缆，同时，电缆屏蔽层必须根据现场实际情况采取两端或一端接地的方式实施可靠接地，加强抗外部电磁干扰的能力。 4、 装置内附有一个供装置例行试验、故障检测及外电路正确性检验用的测试模块，不需借助其它仪器即可对装置进行检验和外电路的传动试验（如2CM、2CM-V 型等装置内均附有测试模块）。 同期装置在安装于同期屏前即可先根据同期装置整定通知书、《SID-2CM 型发电机线路复用微机同期装置》使用说明书的第四章“使用说明”和《SID-2CM 型发电机线路复用微机同期装置调试大纲》的要求进行整定及测试。如同期屏为本公司制造，则可参照本公司同期屏资料中的《静态试验检查报告》进行测试。装置工作应正常。 同期装置本体测试完毕安装于同期屏后即可与外电路进行传动试验，全部回路传动试验应正确。注意事项：传动试验中各中间继电器均动作至输出执行回路，因此，有关合闸、调速、调压输出回路必须根据现场设备的实际情况做好安全隔离措施，以防误动。断路器合闸回路动作时间测试可利用无压空合闸功能进行。亦可利用继电保护测试仪作为外加电压信号源进行试验。 5、 进行控制和信号回路动作测试，结果应正确。 二、投运试验项目及步骤 根据现场试验项目要求，现场人员应先做好有关安全隔离措施。 差频并网试验——应用于发电机、发电机变压器组及有条件做差频并网试验的母联、线路等断路器的同期试验。 2 我们致力推动世界电力技术的科技进步！ 1、 装 置 TV 信 号 核 相 （ 及 TV 断 相 试 验...
