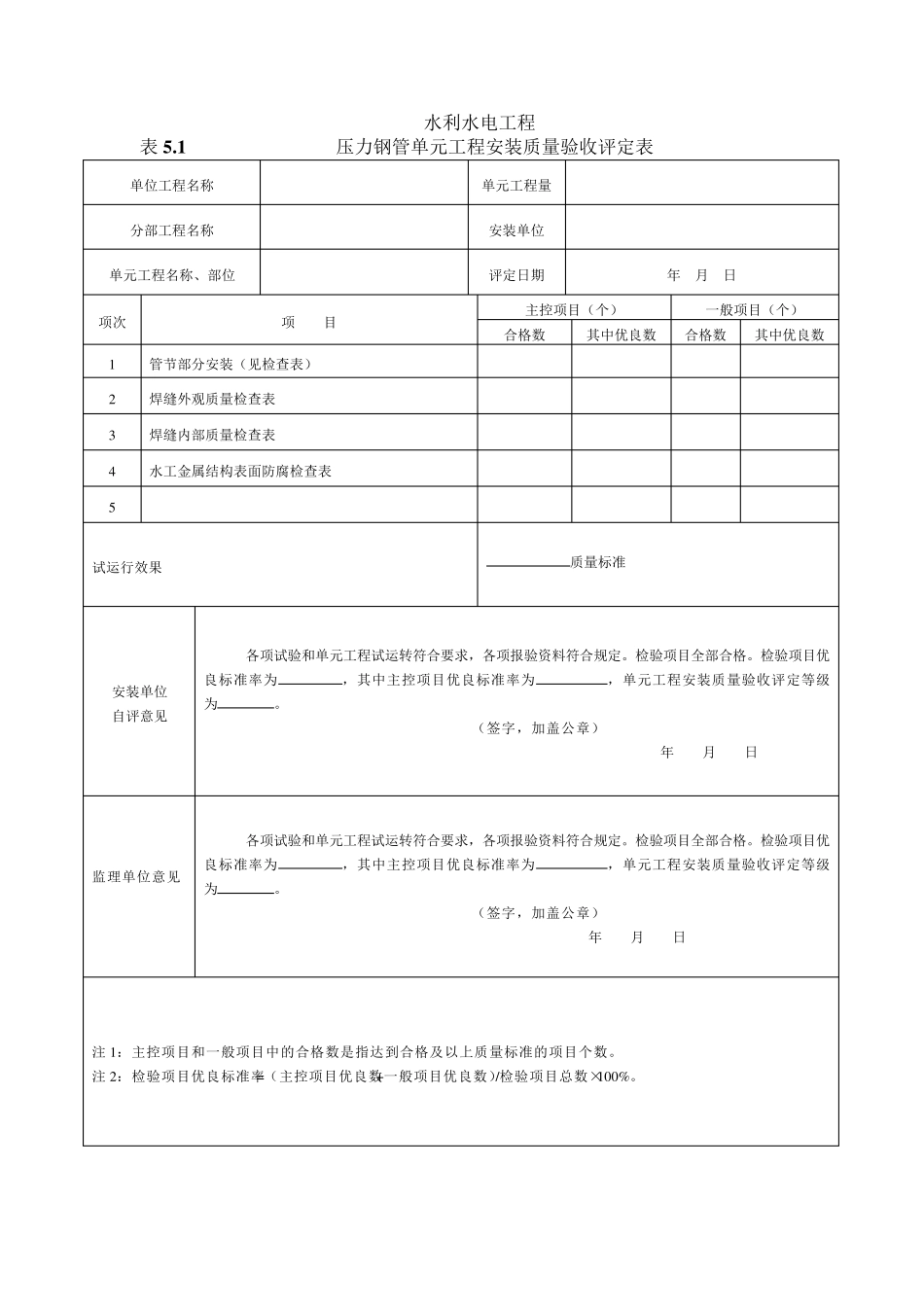

水利水电工程 表5 .1 压力钢管单元工程安装质量验收评定表 单位工程名称 单元工程量 分部工程名称 安装单位 单元工程名称、部位 评定日期 年 月 日 项次 项 目 主控项目（个） 一般项目（个） 合格数 其中优良数 合格数 其中优良数 1 管节部分安装（见检查表） 2 焊缝外观质量检查表 3 焊缝内部质量检查表 4 水工金属结构表面防腐检查表 5 试运行效果 质量标准 安装单位 自评意见 各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为 ，其中主控项目优良标准率为 ，单元工程安装质量验收评定等级为 。 （签字，加盖公章） 年 月 日 监理单位意见 各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为 ，其中主控项目优良标准率为 ，单元工程安装质量验收评定等级为 。 （签字，加盖公章） 年 月 日 注1：主控项目和一般项目中的合格数是指达到合格及以上质量标准的项目个数。 注2：检验项目优良标准率=（主控项目优良数+一般项目优良数）/检验项目总数×100%。 水利水电工程 表5 .1 -1 管节安装部分质量检查表 分部工程名称 单元工程名称 安装部位 安装内容 安装单位 开/完工日期 年 月 日~ 年 月 日 项次 检验项目 允许偏差 （mm） 实测值（mm） 合格数 优良 数 质量 等级 合格 优良 D≤ 2000 2000＜D ≤5000 2000＜D ≤5000 D＞8000 D≤ 2000 2000＜D ≤5000 2000＜D ≤5000 D＞8000 1 2 3 4 5 6 主控 项目 1 始装节管口里程 ±5 ±4 2 始装节管口中心 5 4 3 始装节两 端管口垂直度 3 3 4 钢管圆度 10005D ,且不大于 40 10004D ,且不大于 30 5 纵 缝 对 口径向错边量 任意板厚 δ，不大于 10%δ，且不大于 2 任意板厚 δ，不大于 5%δ，且不大于 3 6 环 缝 对 口径向错边量 板厚 δ≤30，不大于 15%δ，且不大于 3 不大于 10%δ，且不大于 3 30＜δ≤60，不大于 10%δ 不大于 5%δ δ＞60，不大于 6 不大于 6 不锈钢复合钢板焊缝，任意板厚δ，不大于 10%δ，且不大于 1.5 不锈钢复合钢板焊缝，任意板厚δ，不大于 5%δ，且不大于 1.5 管节安装部分质量检查表 续表5 .1 -1 项次 检验项目 允许偏差 （mm） 实测值（mm） 合格数 优良 数 质量 等级 合格 优良...
