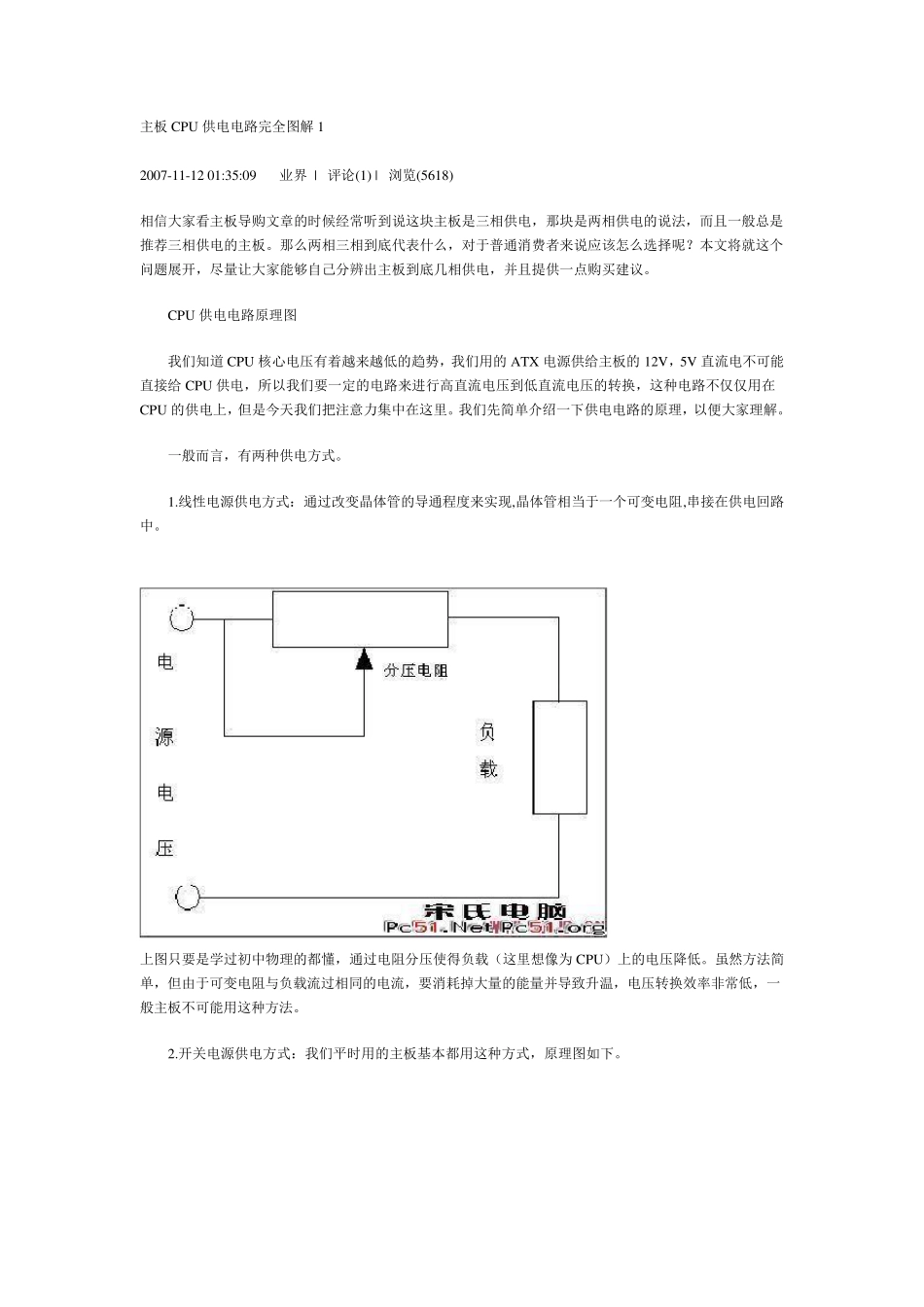

主板CPU供电电路完全图解_第1页
1/11
主板CPU供电电路完全图解_第2页
2/11

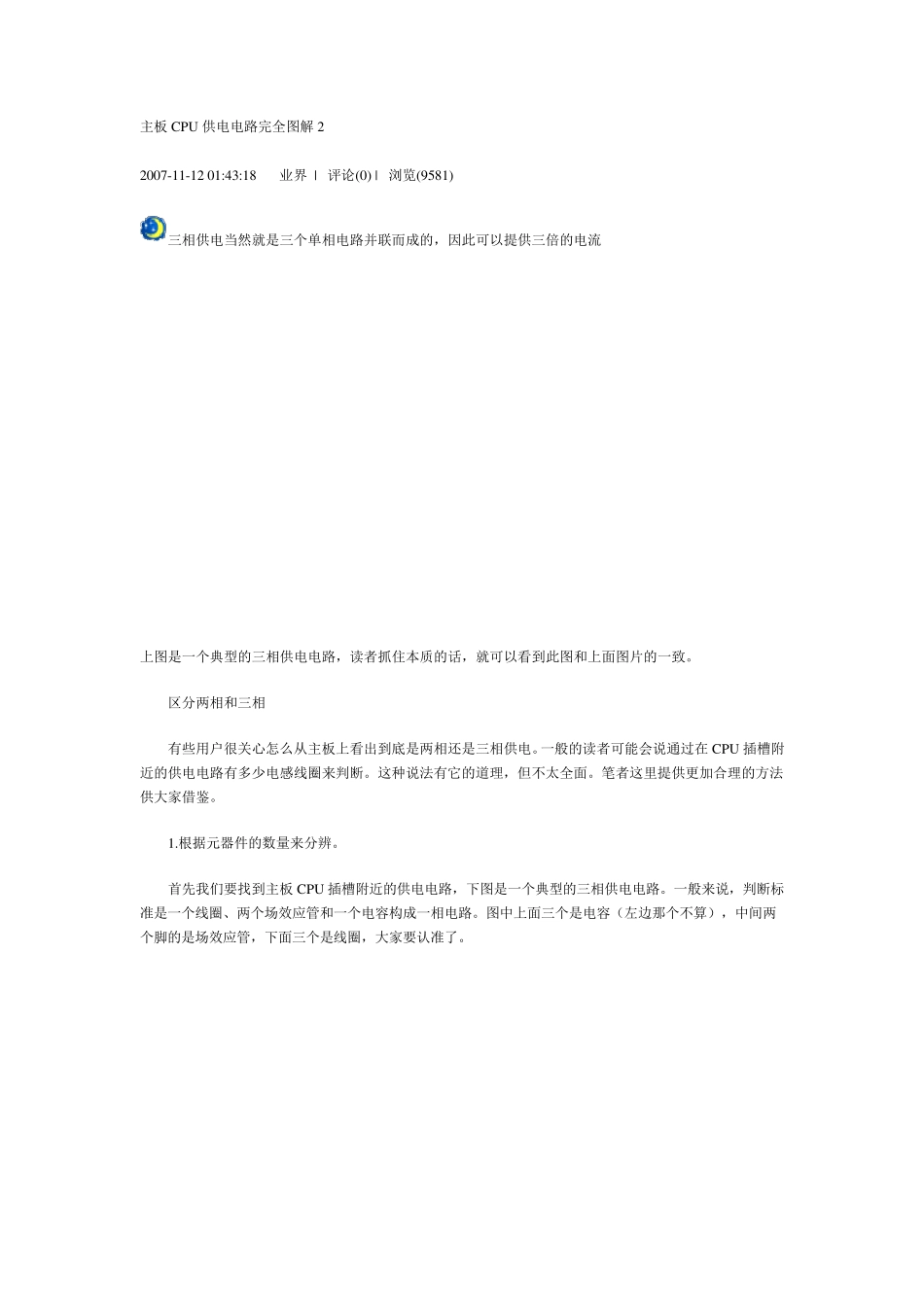

主板CPU供电电路完全图解_第3页
3/11
主板CPU 供电电路完全图解1 2007-11-12 01:35:09 业界 | 评论(1) | 浏览(5618) 相信大家看主板导购文章的时候经常听到说这块主板是三相供电,那块是两相供电的说法,而且一般总是推荐三相供电的主板。那么两相三相到底代表什么,对于普通消费者来说应该怎么选择呢?本文将就这个问题展开,尽量让大家能够自己分辨出主板到底几相供电,并且提供一点购买建议。 CPU 供电电路原理图 我们知道 CPU 核心电压有着越来越低的趋势,我们用的ATX 电源供给主板的12V,5V 直流电不可能直接给 CPU 供电,所以我们要一定的电路来进行高直流电压到低直流电压的转换,这种电路不仅仅用在CPU 的供电上,但是今天我们把注意力集中在这里。我们先简单介绍一下供电电路的原理,以便大家理解。 一般而言,有两种供电方式。 1.线性电源供电方式:通过改变晶体管的导通程度来实 现 ,晶体管相当 于一个可变电阻 ,串 接在供电回 路中。 上图只 要是学 过初 中物 理的都 懂 ,通过电阻 分压使 得 负 载 ( 这里想 像 为 CPU) 上的电压降 低。虽 然 方法简单,但由 于可变电阻 与 负 载 流过相同 的电流,要消耗 掉 大量的能量并导致 升 温 ,电压转换效 率 非 常低,一般主板不可能用这种方法。 2.开关 电源供电方式:我们平 时用的主板基 本都 用这种方式,原理图如 下。 其工作原理比刚刚的电路复杂很多,笔者只能简单说说:ATX 供给的12V 电通过第一级LC 电路滤波(图上L1,C1 组成),送到两个场效应管和PWM 控制芯片组成的电路,两个场效应管在PWM 控制芯片的控制下轮流导通,提供如图所示的波形,然后经过第二级LC 电路滤波形成所需要的Vcore。 上图中的电路就是我们说的“单相”供电电路,使用到的元器件有输入部分的一个电感线圈、一个电容,控制部分的一个PWM 控制芯片、两个场效应管,还有输出部分的一个线圈、一个电容。强调这些元器件是为了后文辨认几相供电做准备。 由于场效应管工作在开关状态,导通时的内阻和截止时的漏电流都较小,所以自身耗电量很小,避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。 多相供电的引入 单相供电一般能提供最大25A 的电流,而现今常用的处理器早已超过了这个数字,单相供电无法提供足够可靠的动力,所以现在主板的供电电路设计都采用了两相甚 至 多相的设计。 上图就是一个两相供电的示意 图,其实 就是两个单相电路的并...
