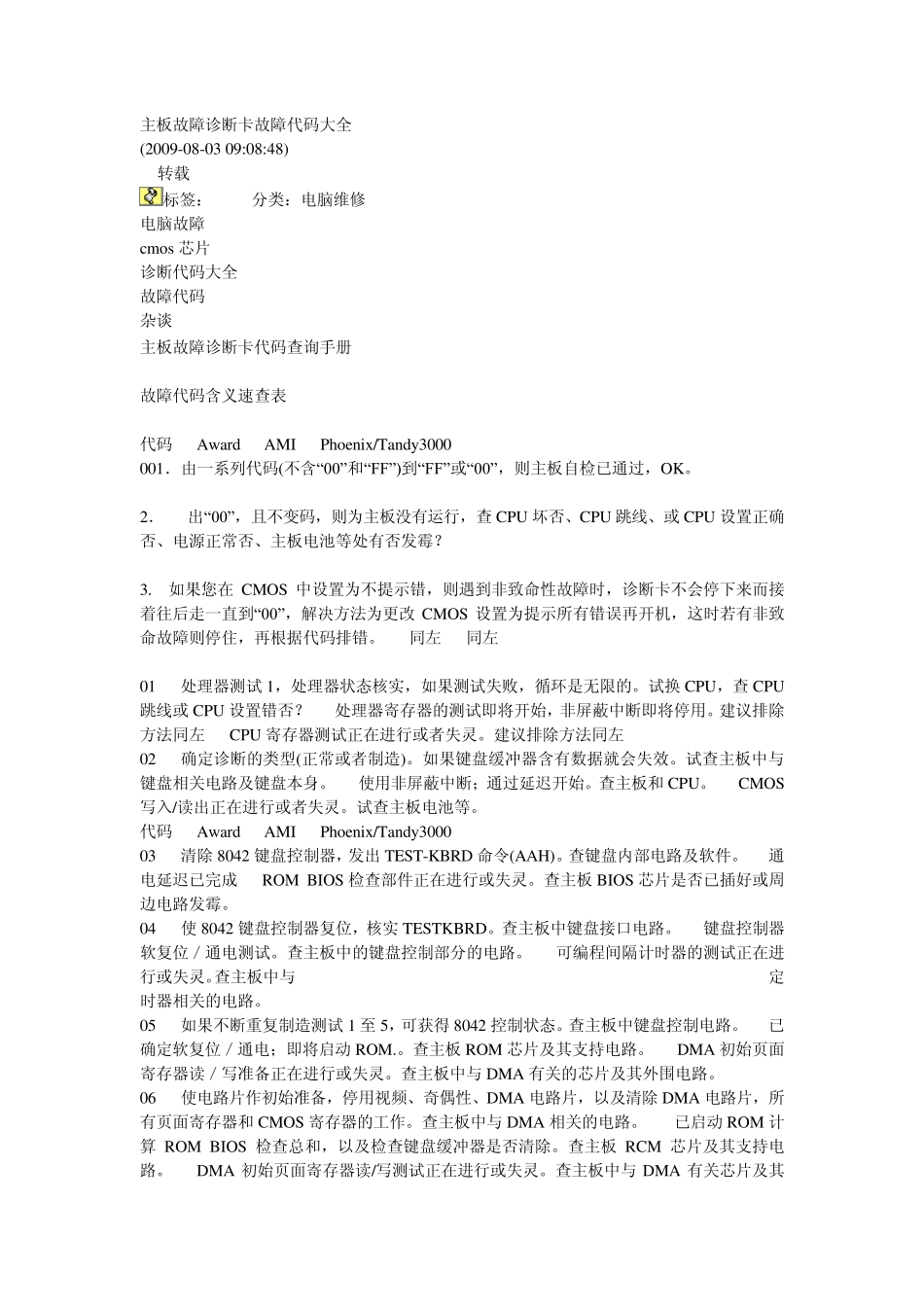

主板故障诊断卡故障代码大全 (2009-08-03 09:08:48) 转载 标签： 电脑故障 cmos 芯片 诊断代码大全 故障代码 杂谈 分类：电脑维修 主板故障诊断卡代码查询手册 故障代码含义速查表 代码 Award AMI Phoenix/Tandy3000 001．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。 2． 出“00”，且不变码，则为主板没有运行，查CPU 坏否、CPU 跳线、或CPU 设置正确否、电源正常否、主板电池等处有否发霉？ 3. 如果您在 CMOS 中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改 CMOS 设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。 同左 同左 01 处理器测试 1，处理器状态核实，如果测试失败，循环是无限的。试换 CPU，查CPU跳线或CPU 设置错否？ 处理器寄存器的测试即将开始，非屏蔽中断即将停用。建议排除方法同左 CPU 寄存器测试正在进行或者失灵。建议排除方法同左 02 确定诊断的类型(正常或者制造)。如果键盘缓冲器含有数据就会失效。试查主板中与键盘相关电路及键盘本身。 使用非屏蔽中断；通过延迟开始。查主板和CPU。 CMOS写入/读出正在进行或者失灵。试查主板电池等。 代码 Award AMI Phoenix/Tandy3000 03 清除 8042 键盘控制器，发出TEST-KBRD 命令(AAH)。查键盘内部电路及软件。 通电延迟已完成 ROM BIOS 检查部件正在进行或失灵。查主板BIOS 芯片是否已插好或周边电路发霉。 04 使 8042 键盘控制器复位，核实 TESTKBRD。查主板中键盘接口电路。 键盘控制器软复位／通电测试。查主板中的键盘控制部分的电路。 可编程间隔计时器的测试正在进行或失灵。查主板中与 定时器相关的电路。 05 如果不断重复制造测试 1 至 5，可获得 8042 控制状态。查主板中键盘控制电路。 已确定软复位／通电；即将启动 ROM.。查主板ROM 芯片及其支持电路。 DMA 初始页面寄存器读／写准备正在进行或失灵。查主板中与 DMA 有关的芯片及其外围电路。 06 使电路片作初始准备，停用视频、奇偶性、DMA 电路片，以及清除 DMA 电路片，所有页面寄存器和CMOS 寄存器的工作。查主板中与 DMA 相关的电路。 已启动 ROM 计算 ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。查主板RCM 芯片及其支持电路。 DMA 初始页面寄存器读/写测试正在进行或失灵。查主板中与 DMA ...
