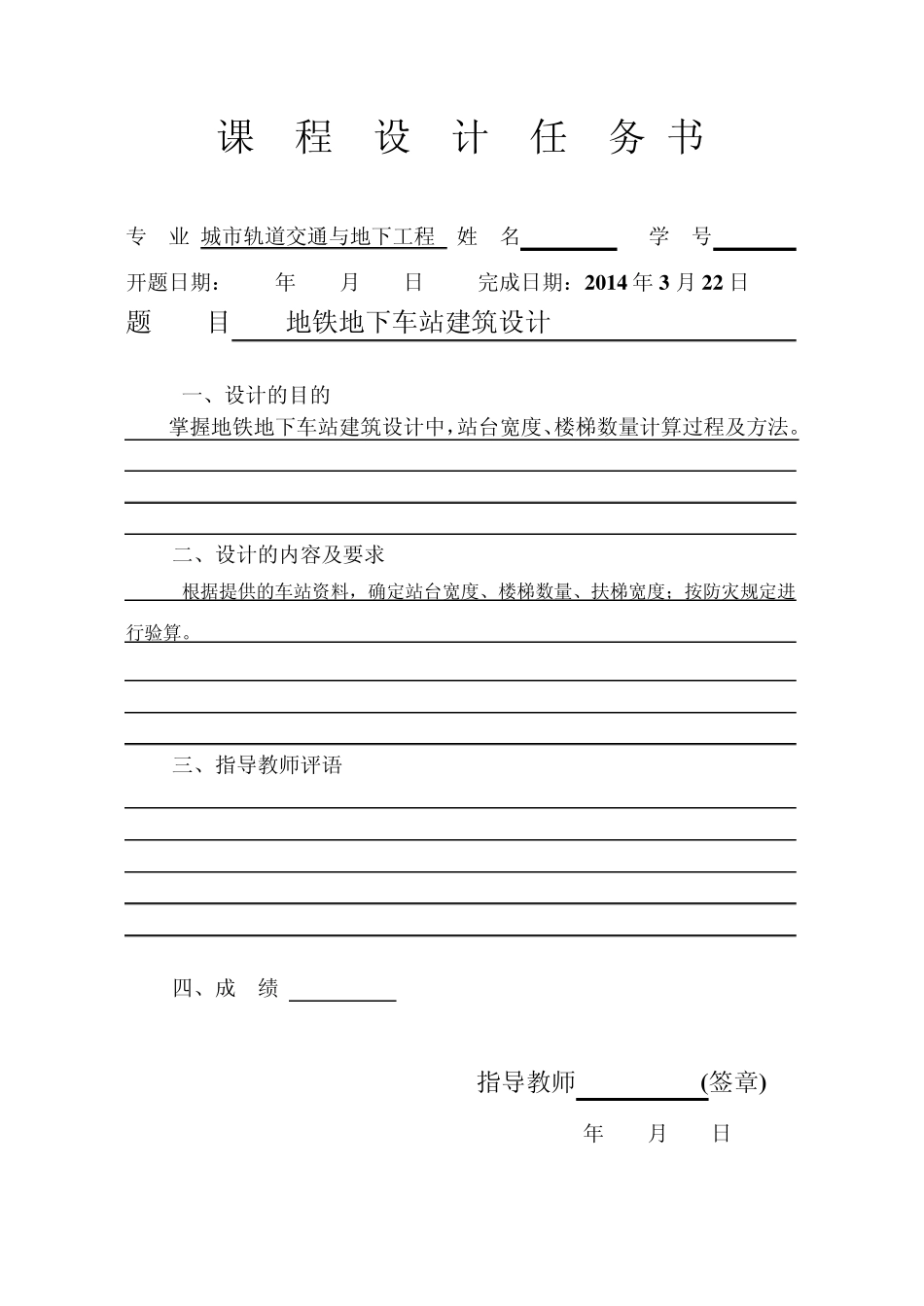

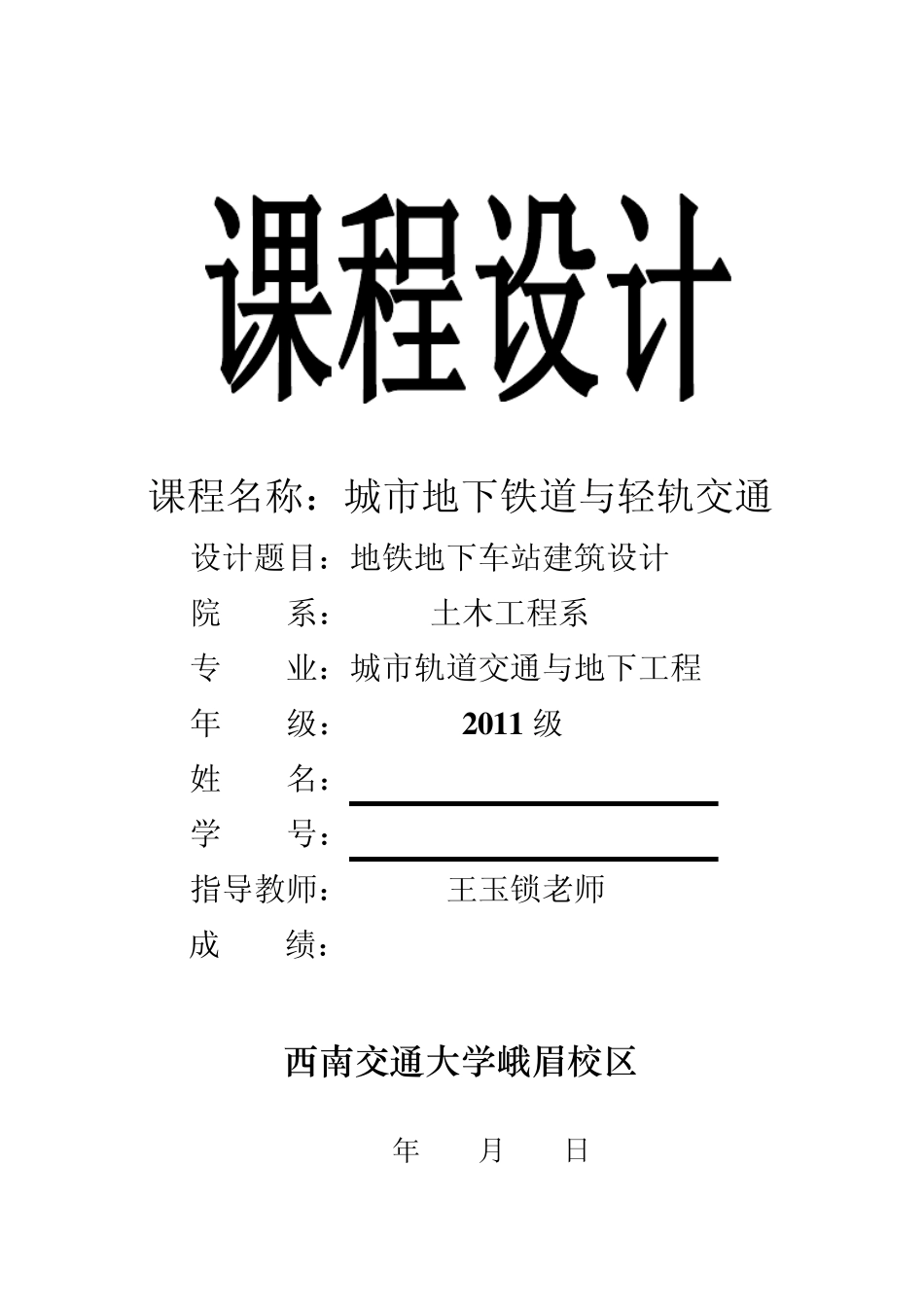

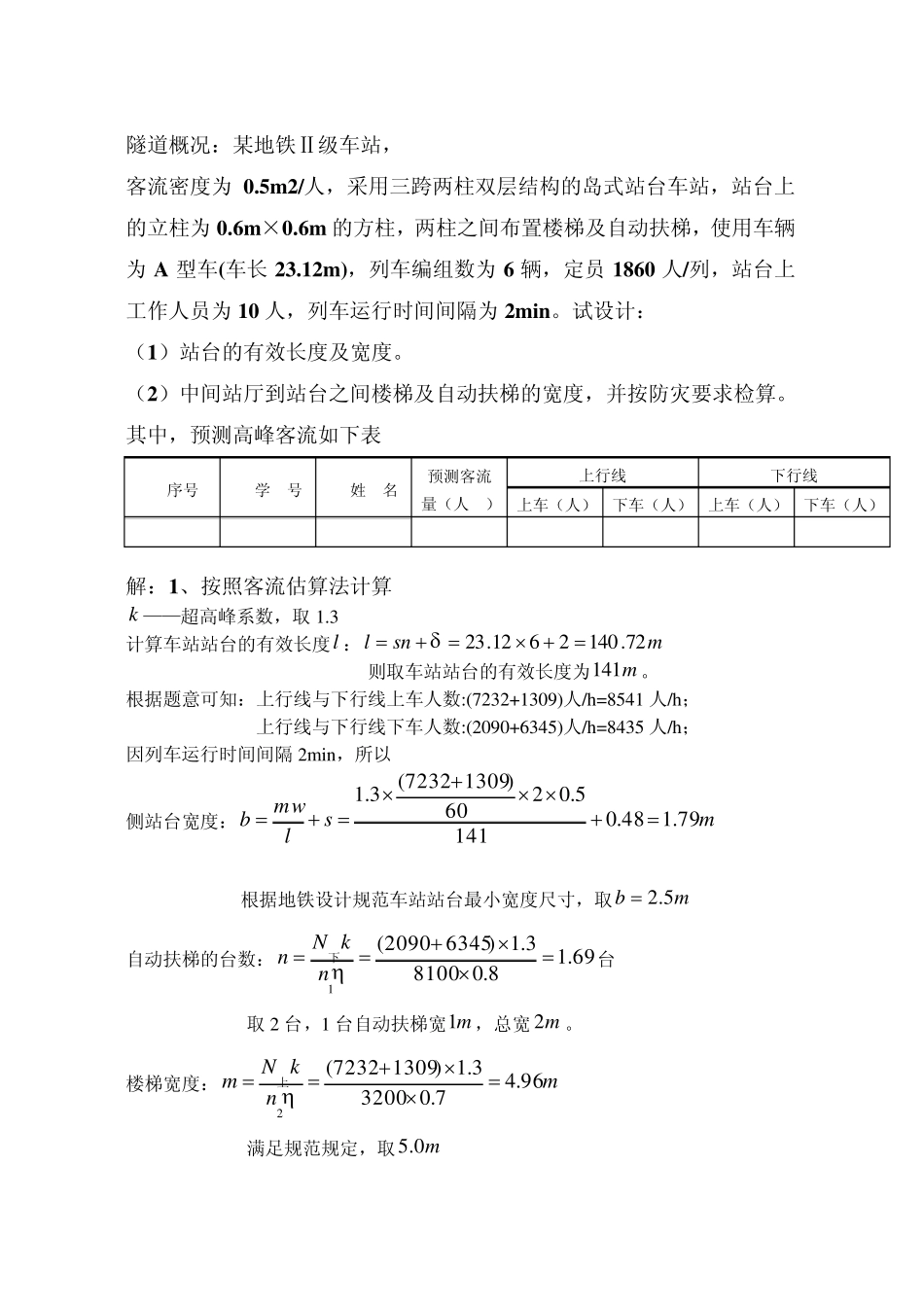

课程名称：城市地下铁道与轻轨交通 设计题目：地铁地下车站建筑设计 院 系： 土木工程系 专 业：城市轨道交通与地下工程 年 级： 2 0 1 1 级 姓 名： 学 号： 指导教师： 王玉锁老师 成 绩： 西南交通大学峨眉校区 年 月 日 课 程 设 计 任 务 书 专 业 城市轨道交通与地下工程 姓 名 学 号 开题日期： 年 月 日 完成日期：2 0 1 4 年3 月2 2 日 题 目 地铁地下车站建筑设计 一、设计的目的 掌握地铁地下车站建筑设计中，站台宽度、楼梯数量计算过程及方法。 二、设计的内容及要求 根据提供的车站资料，确定站台宽度、楼梯数量、扶梯宽度；按防灾规定进行验算。 三、指导教师评语 四、成 绩 指导教师 (签章) 年 月 日 隧道概况：某地铁Ⅱ级车站， 客流密度为0.5m2/人，采用三跨两柱双层结构的岛式站台车站，站台上的立柱为0.6m×0.6m 的方柱，两柱之间布置楼梯及自动扶梯，使用车辆为A 型车(车长 23.12m)，列车编组数为6 辆，定员 1860 人/列，站台上工作人员为10 人，列车运行时间间隔为2min。试设计： （1）站台的有效长度及宽度。 （2）中间站厅到站台之间楼梯及自动扶梯的宽度，并按防灾要求检算。 其中，预测高峰客流如下表 序号 学 号 姓 名 预测客流量（人/h） 上行线 下行线 上车（人） 下车（人） 上车（人） 下车（人） 39 20117648 16976 7232 2090 1309 6345 解：1、按照客流估算法计算 k ——超高峰系数，取 1.3 计算车站站台的有效长度l ：msnl72.1402612.23 则取车站站台的有效长度为m141。 根据题意可知：上行线与下行线上车人数:(7232+1309)人/h=8541 人/h； 上行线与下行线下车人数:(2090+6345)人/h=8435 人/h； 因列车运行时间间隔 2min，所以 侧站台宽度：mslmwb79.148.01415.0260)13097232(3.1 根据地铁设计规范车站站台最小宽度尺寸，取mb5.2 自动扶梯的台数：69.18.081003.1)63452090(1nkNn下台 取 2 台，1 台自动扶梯宽 m1，总宽 m2。 楼梯宽度：mnkNm96.47.032003.1)13097232(2上 满足规范规定，取m0.5 则岛式站台总宽度：mdncbB2.13526.025.222 则mB2.13，满足地铁设计规范规定岛式站台最小宽度尺寸m0.8 按防灾要求检算站台层事故人员疏散的时间： min6min4.6]5603700)12(608100[9.010)301309723...
