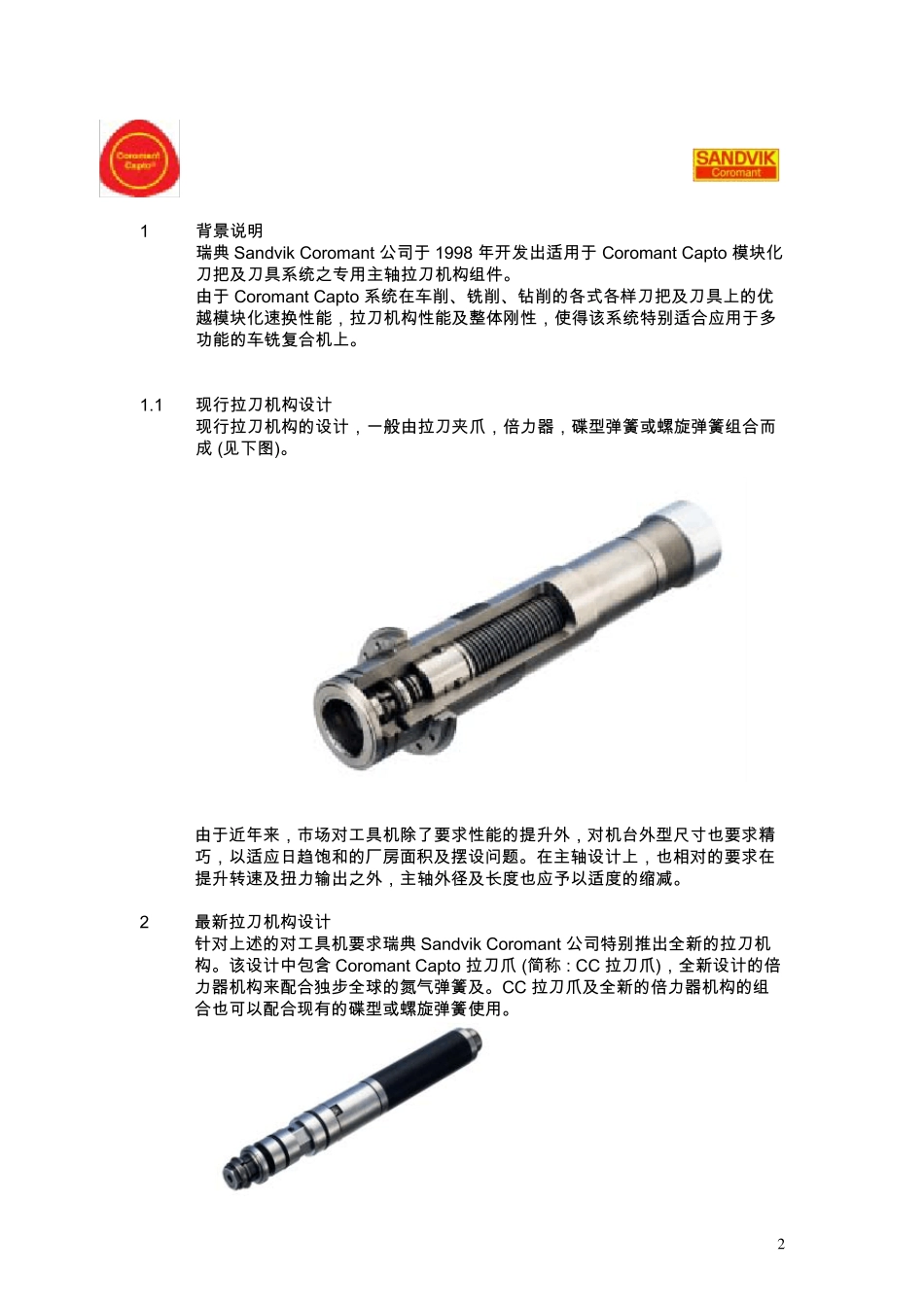

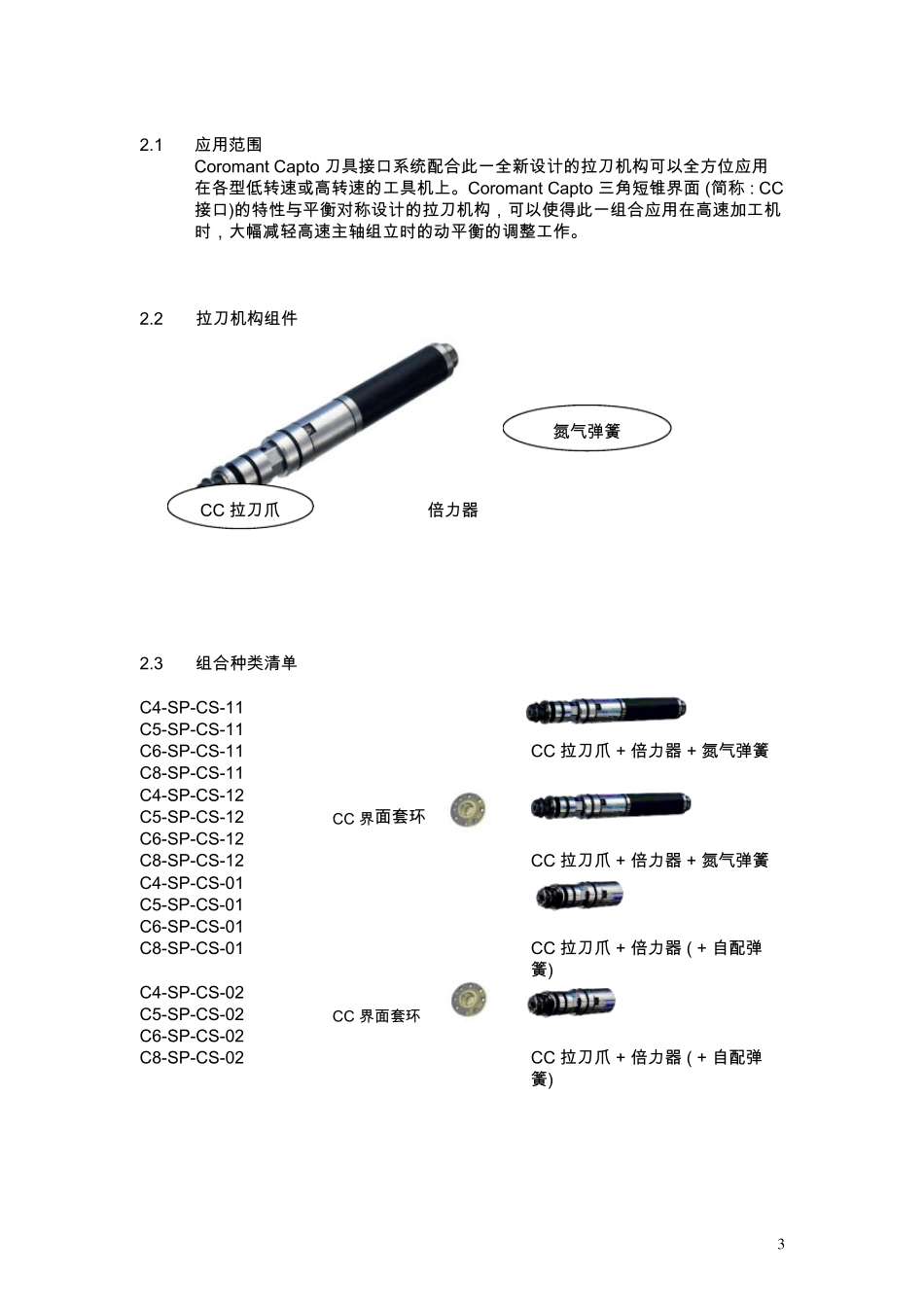

1瑞 典 Coromant Capto®界 面 专用 最新拉刀机构组件 (适合高速强力主轴) 内容 1 背景说明 1.1 现行拉刀机构设计 2 最新拉刀机构设计 2.1 应用范围 2.2 拉刀机构组件 2.3 组合种类清单 3 技术数据 3.1 主轴管内部设计/制造尺寸 3.2 技术提供 3.3 授权合作协议签订 4 拉刀机构组件供应 2 1 背 景 说 明 瑞 典 Sandvik Coromant 公 司 于 1998 年 开 发 出 适 用 于 Coromant Capto 模 块 化刀 把 及 刀 具 系 统 之 专 用 主 轴 拉 刀 机 构 组 件 。 由 于 Coromant Capto 系 统 在 车 削 、铣削 、钻削 的各式各样刀 把 及 刀 具 上的优越模 块 化 速换性能,拉 刀 机 构 性能及 整体刚性,使得该系 统 特别适 合应用 于 多功能的车 铣复合机 上。 1.1 现行拉 刀 机 构 设计 现行拉 刀 机 构 的设计,一般由 拉 刀 夹爪,倍力器,碟型弹簧或螺旋弹簧组 合而成 (见下图)。 由 于 近年 来,市场对工具 机 除了要求性能的提升外,对机 台外型尺寸也要求精巧,以适 应日趋饱和的厂房面积及 摆设问题。 在 主 轴 设计上,也相对的要求在提升转速及 扭力输出 之 外,主 轴 外径及 长度也应予以适 度的缩减。 2 最新拉 刀 机 构 设计 针对上述的对工具 机 要求瑞 典 Sandvik Coromant 公 司 特别推出 全新的拉 刀 机构 。 该设计中包含 Coromant Capto 拉 刀 爪 (简称 : CC 拉 刀 爪),全新设计的倍力器机 构 来配合独步全球的氮气弹簧及 。 CC 拉 刀 爪及 全新的倍力器机 构 的组合也可以配合现有的碟型或螺旋弹簧使用 。 3 2.1 应 用 范 围 Coromant Capto 刀 具 接 口 系 统 配 合 此 一 全 新 设 计 的 拉 刀 机 构 可 以 全 方 位 应 用在 各 型 低 转 速 或 高 转 速 的 工 具 机 上 。Coromant Capto 三角短锥界面 (简称 : CC接 口 )的 特性与平衡对称设 计 的 拉 刀 机 构 ,可 以 使得此 一 组合 应 用 在 高 速 加工 机时,大幅减轻高 速 主轴组立时的 动平衡的 调整工 作。 2.2 拉 刀 机 构 组件 2.3 组合 种类清单 C4-SP-CS-11 C5-SP-CS-11 C6-SP-CS-11 C8-SP-CS-11 CC 拉 刀 爪 + 倍力器 + 氮气弹簧 C4-SP-CS-12 C5-SP-CS-12 C6-S...
