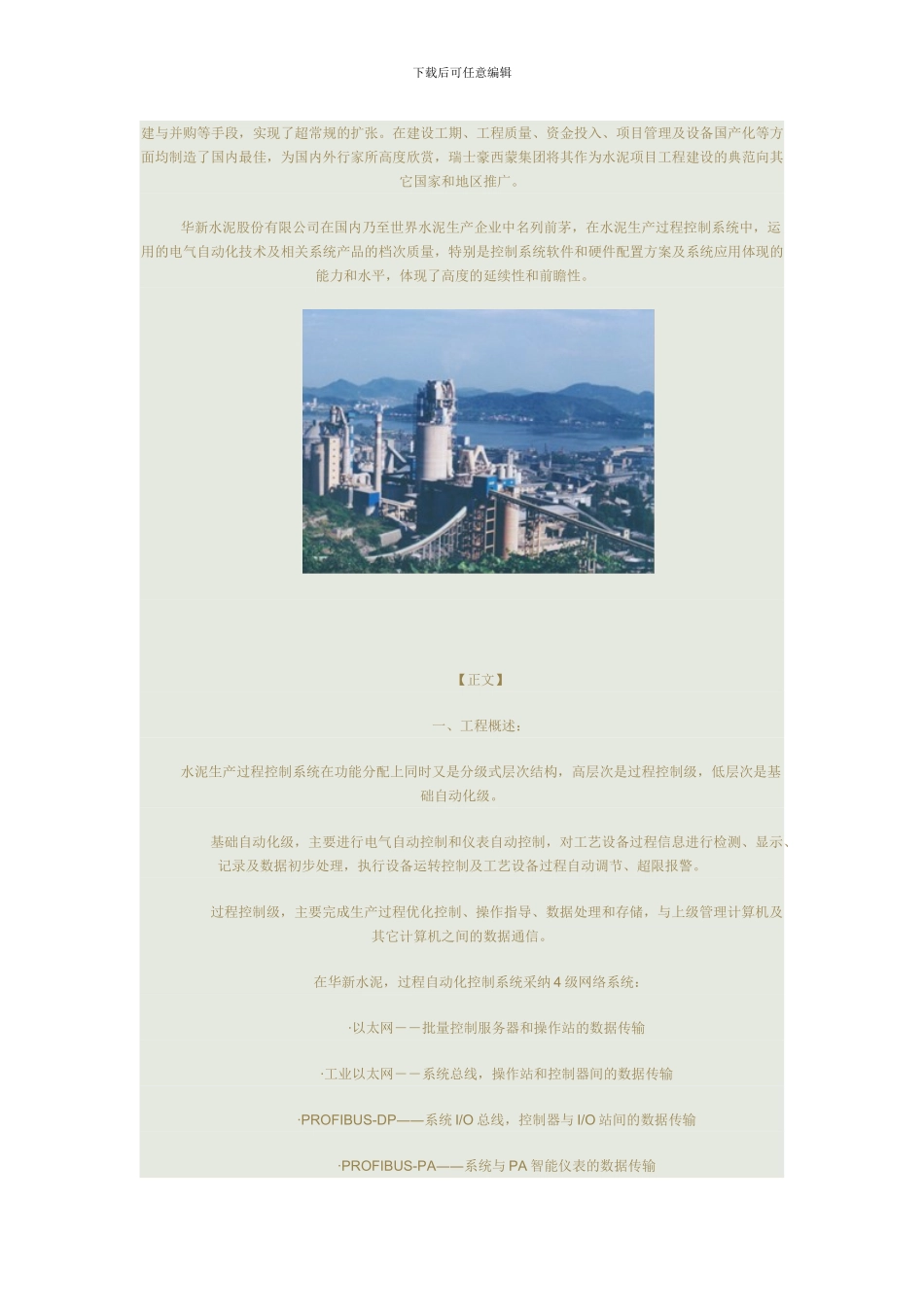

PCS7在华新水泥生产过程控制系统中的应用_第3页
3/20

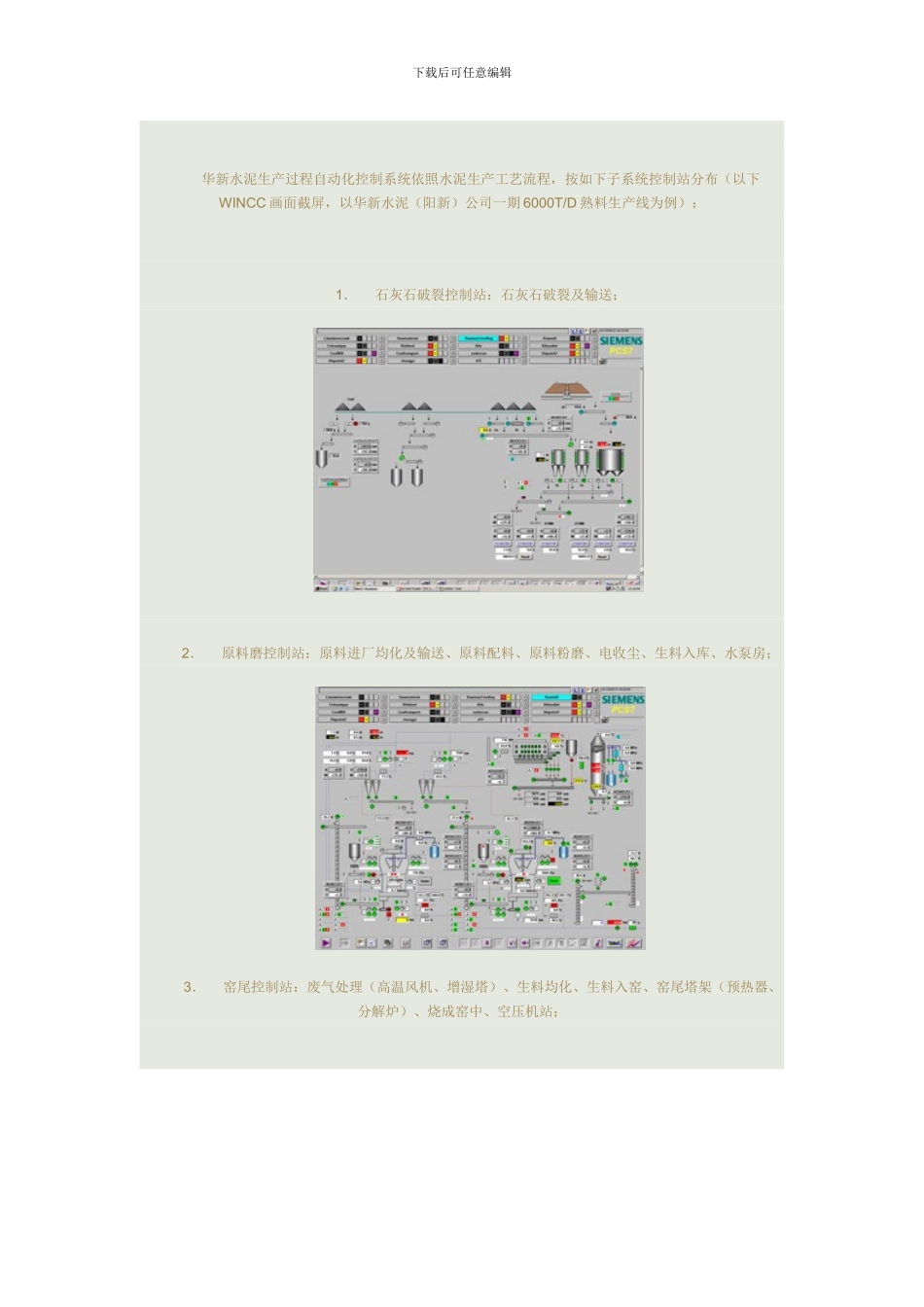

下载后可任意编辑PCS7 在华新水泥生产过程控制系统中的应用西门子产品的应用 2024-10-22 16:43:41 阅读 9 评论 0 字号:大中小 【摘要】 西门子 PCS7 系统是完全无缝集成的自动化解决方案。可以应用于所有工业领域,包括过程工业,制造工业,混合工业以及工业所涉及的所有制造和过程自动化产品。作为先进的过程控制系统,SIMATIC PCS7 形成了一个带有典型过程组态特征的全集成系统。本文描述 PCS7 控制系统在华新水泥生产过程控制系统中的应用。 【关键词】 【前言】华新水泥股份有限公司是水泥行业具有百年历史的龙头企业,也是政府重点扶持的大型工业企业之一。在新的世纪,公司坚持积极、稳妥、快速、高效的原则,以雄伟的气魄,非凡的胆识,通过新建、扩下载后可任意编辑建与并购等手段,实现了超常规的扩张。在建设工期、工程质量、资金投入、项目管理及设备国产化等方面均制造了国内最佳,为国内外行家所高度欣赏,瑞士豪西蒙集团将其作为水泥项目工程建设的典范向其它国家和地区推广。华新水泥股份有限公司在国内乃至世界水泥生产企业中名列前茅,在水泥生产过程控制系统中,运用的电气自动化技术及相关系统产品的档次质量,特别是控制系统软件和硬件配置方案及系统应用体现的能力和水平,体现了高度的延续性和前瞻性。 【正文】一、工程概述:水泥生产过程控制系统在功能分配上同时又是分级式层次结构,高层次是过程控制级,低层次是基础自动化级。 基础自动化级,主要进行电气自动控制和仪表自动控制,对工艺设备过程信息进行检测、显示、记录及数据初步处理,执行设备运转控制及工艺设备过程自动调节、超限报警。 过程控制级,主要完成生产过程优化控制、操作指导、数据处理和存储,与上级管理计算机及其它计算机之间的数据通信。在华新水泥,过程自动化控制系统采纳 4 级网络系统: ·以太网――批量控制服务器和操作站的数据传输 ·工业以太网――系统总线,操作站和控制器间的数据传输 ·PROFIBUS-DP――系统 I/O 总线,控制器与 I/O 站间的数据传输 ·PROFIBUS-PA――系统与 PA 智能仪表的数据传输下载后可任意编辑 华新水泥生产过程自动化控制系统依照水泥生产工艺流程,按如下子系统控制站分布(以下WINCC 画面截屏,以华新水泥(阳新)公司一期 6000T/D 熟料生产线为例): 1. 石灰石破裂控制站:石灰石破裂及输送; 2. 原料磨控制站:原料进厂均化及输送、原料配料、原料粉磨、电收尘...
