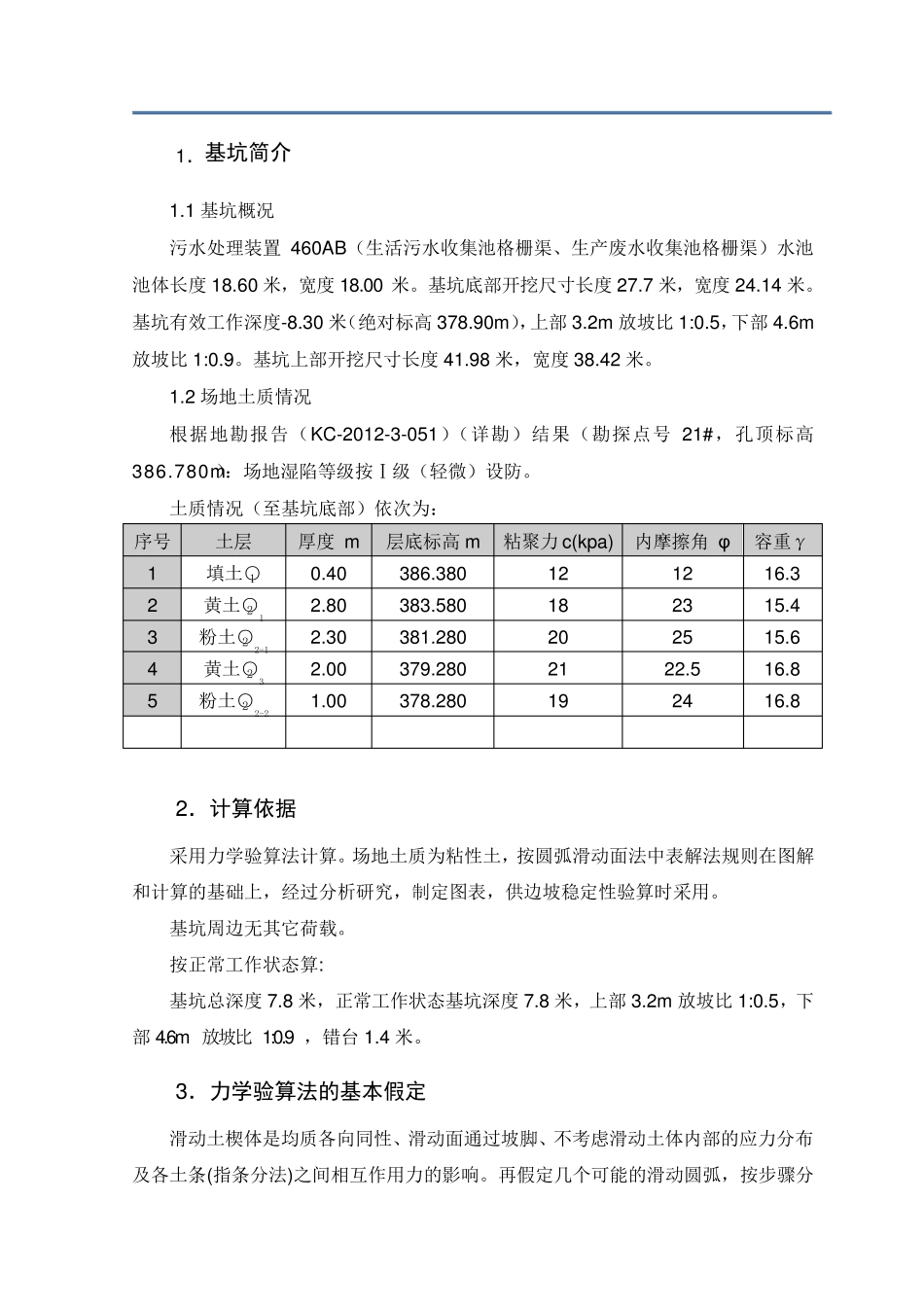

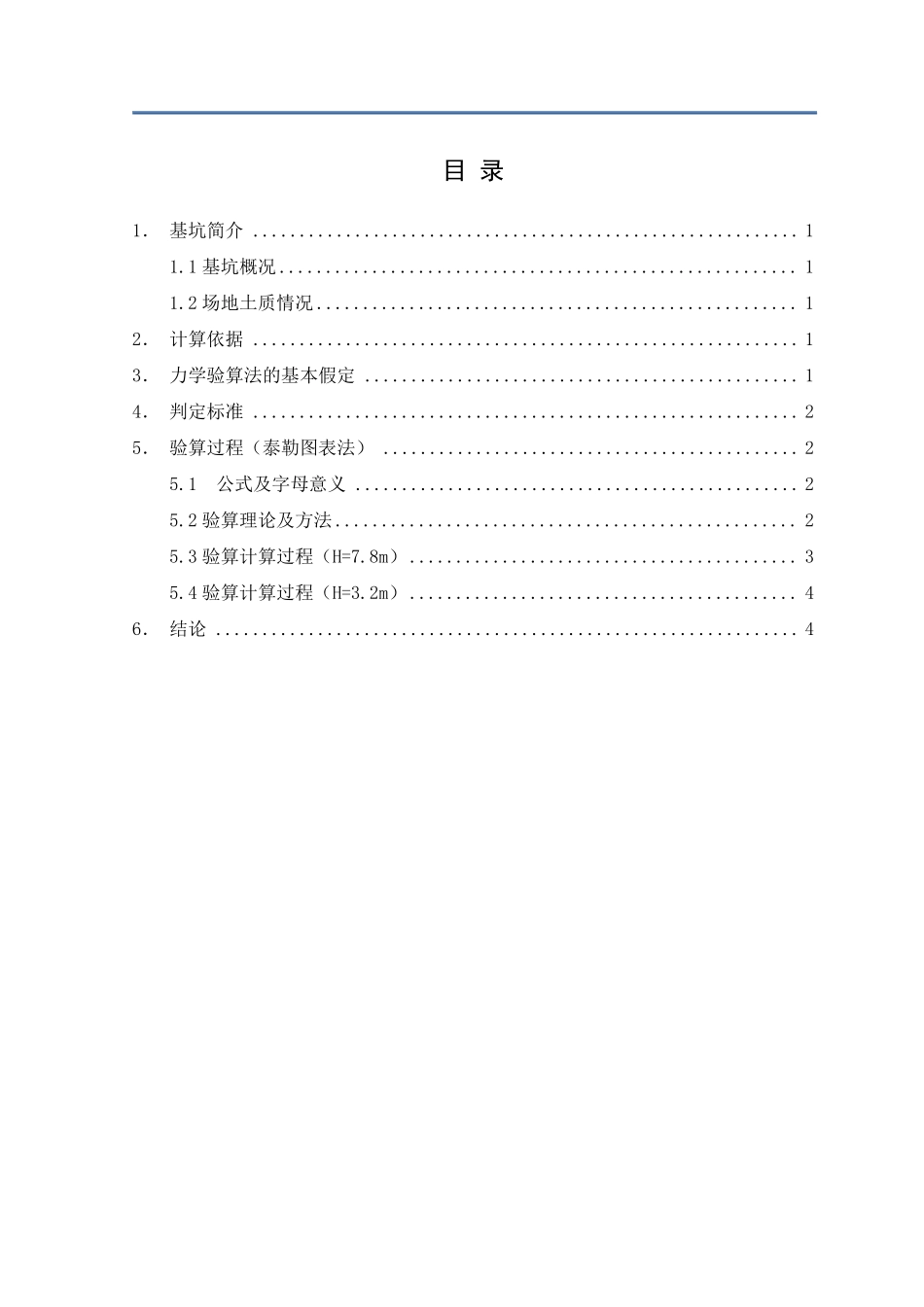

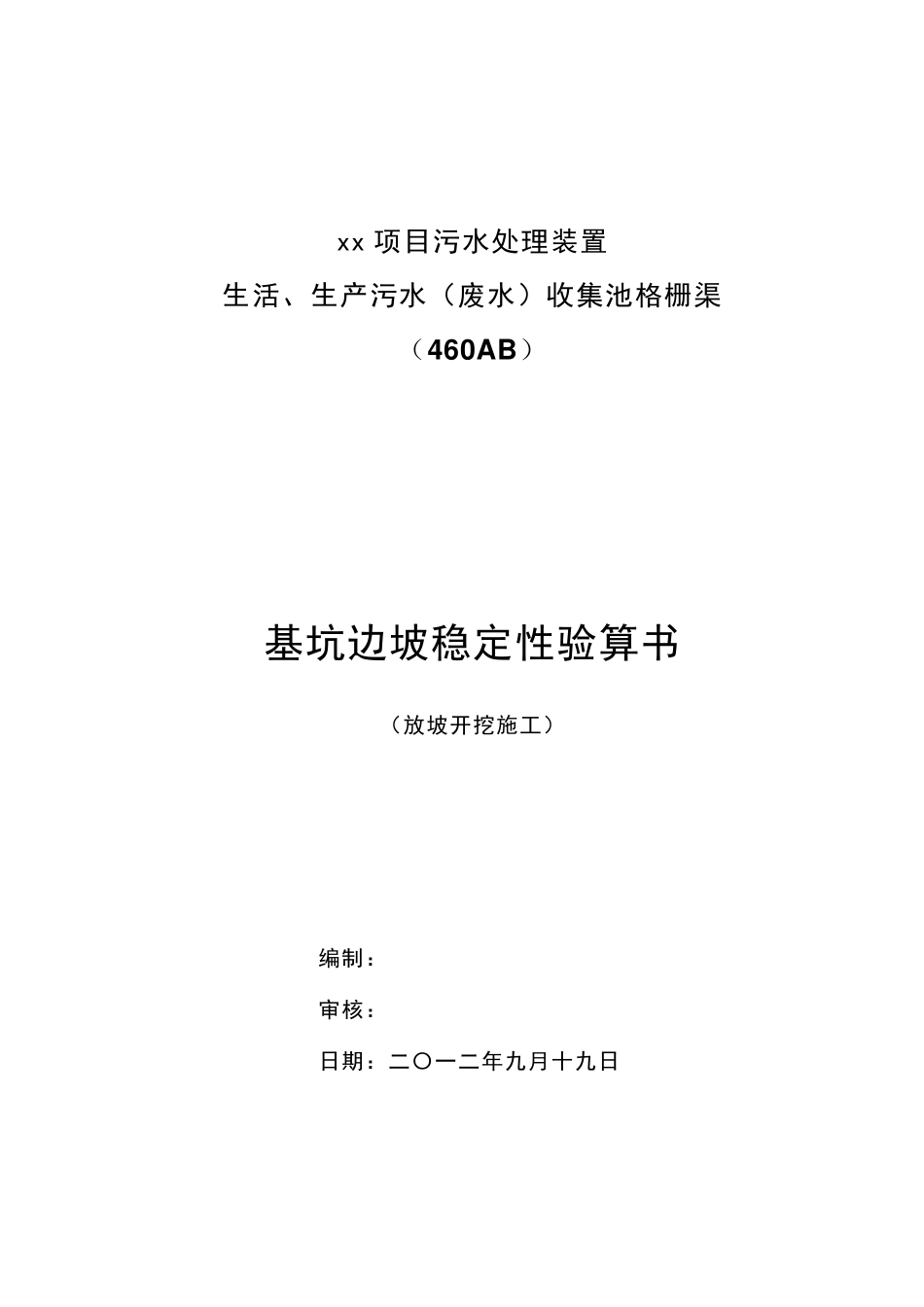

xx 项目污水处理装置 生活、生产污水（废水）收集池格栅渠 （460A B ） 基坑边坡稳定性验算书 （放坡开挖施工） 编制： 审核： 日期：二〇一二年九月十九日 目 录 1． 基坑简介 ........................................................... 1 1.1 基坑概况 ........................................................ 1 1.2 场地土质情况 .................................................... 1 2． 计算依据 ........................................................... 1 3． 力学验算法的基本假定 ............................................... 1 4． 判定标准 ........................................................... 2 5． 验算过程（泰勒图表法） ............................................. 2 5.1 公式及字母意义 ................................................ 2 5.2 验算理论及方法 .................................................. 2 5.3 验算计算过程（H=7.8m） .......................................... 3 5.4 验算计算过程（H=3.2m） .......................................... 4 6． 结论 ............................................................... 4 1．基坑简介 1.1 基坑概况 污水处理装置460AB（生活污水收集池格栅渠、生产废水收集池格栅渠）水池池体长度18.60 米，宽度18.00 米。基坑底部开挖尺寸长度27.7 米，宽度24.14 米。基坑有效工作深度-8.30 米（绝对标高378.90m），上部3.2m 放坡比1:0.5，下部4.6m放坡比1:0.9。基坑上部开挖尺寸长度41.98 米，宽度38.42 米。 1.2 场地土质情况 根据地勘报告（KC-2012-3-051）（详勘）结果（勘探点号21#，孔顶标高386.780m）：场地湿陷等级按Ⅰ级（轻微）设防。 土质情况（至基坑底部）依次为： 序号 土层 厚度 m 层底标高m 粘聚力c(kpa) 内摩擦角 φ 容重γ 1 填土○1 0.40 386.380 12 12 16.3 2 黄土○2 1 2.80 383.580 18 23 15.4 3 粉土○2 2-1 2.30 381.280 20 25 15.6 4 黄土○2 3 2.00 379.280 21 22.5 16.8 5 粉土○2 2-2 1.00 378.280 19 24 16.8 2．计算依据 采用力学验算法计算。场地土质为粘性土，按圆弧滑动面法中表解法规则在图解和计算的基础上，经过分析研究，制定图表，供边坡稳定性验算...
