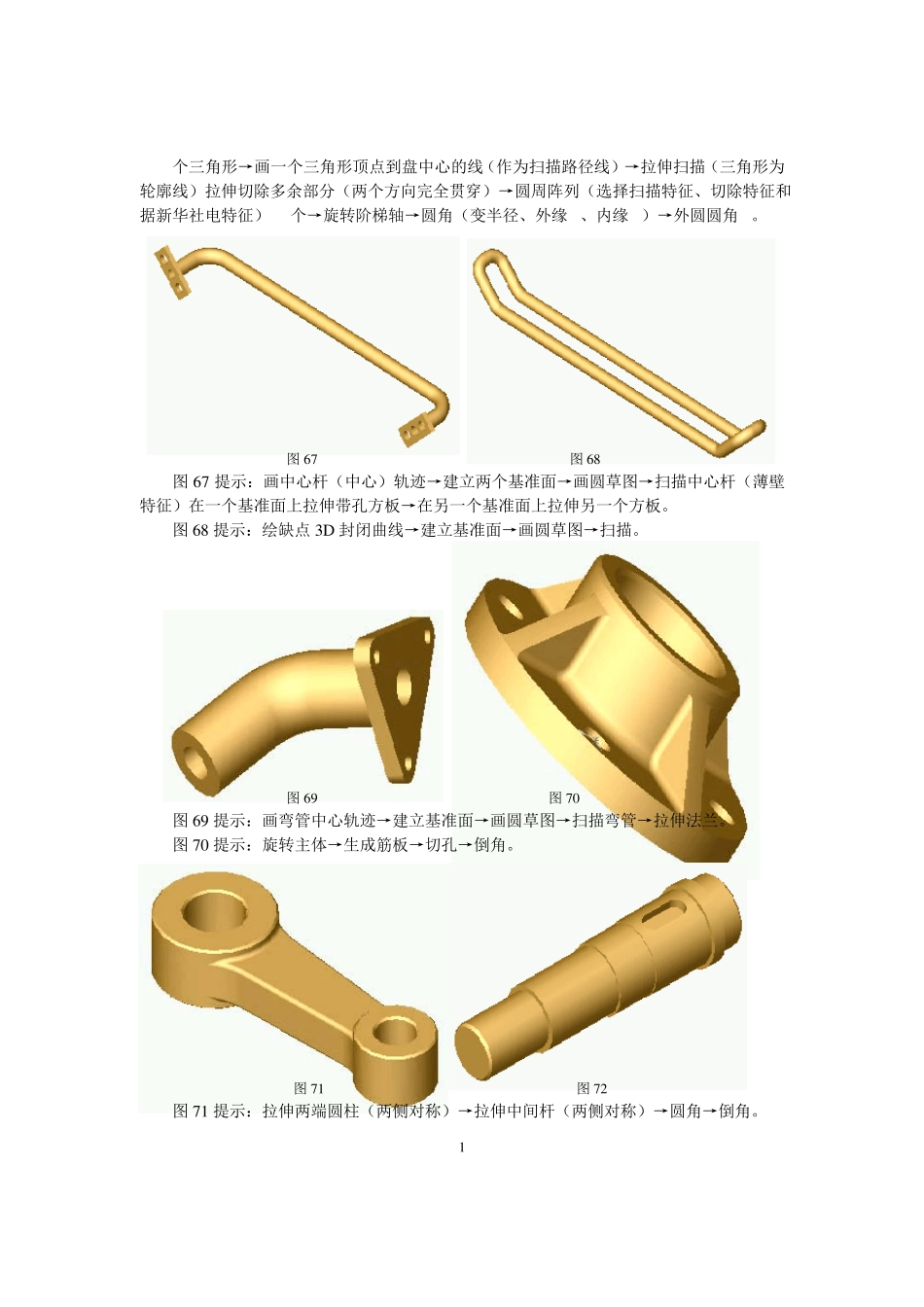

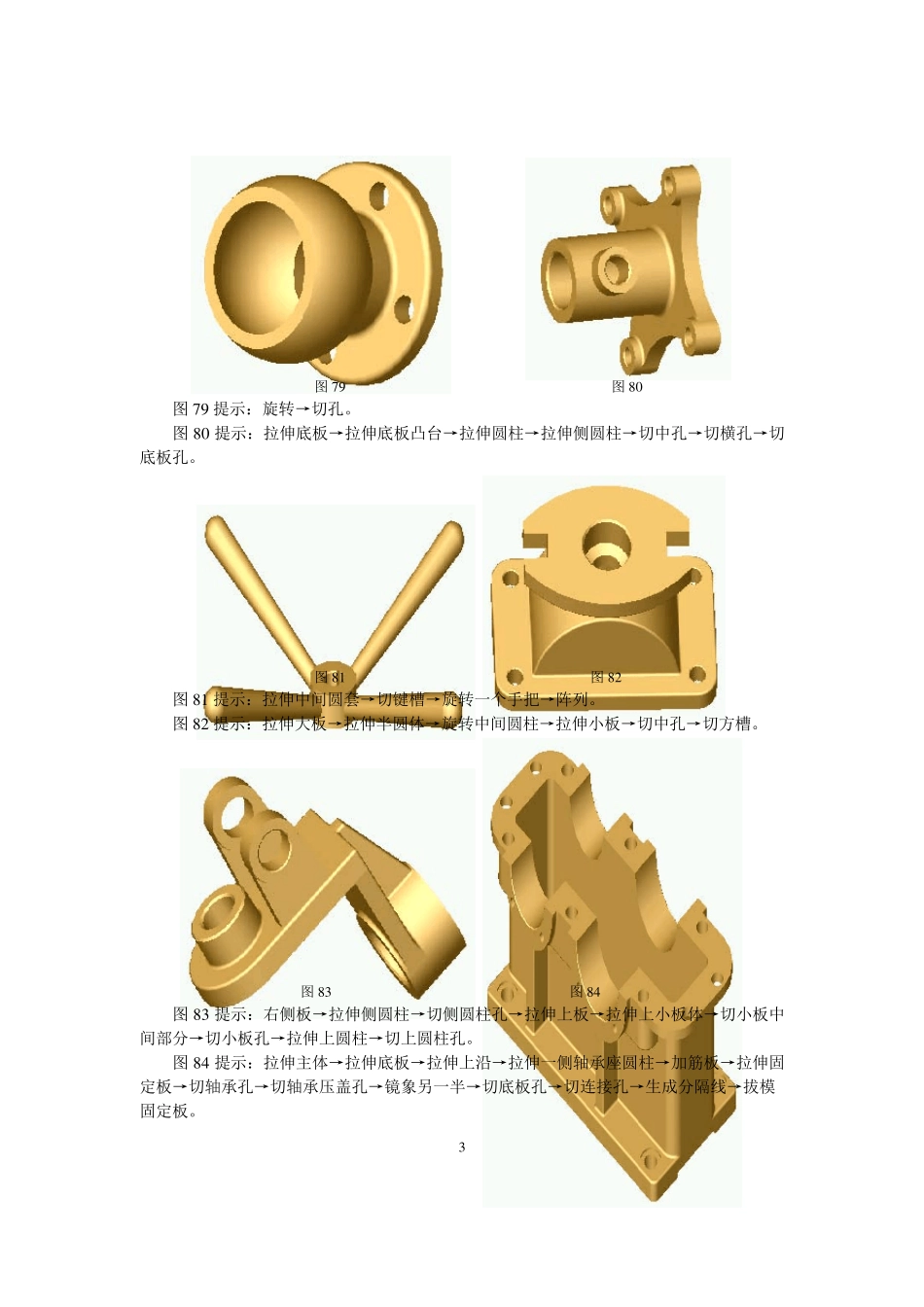

1 个三角形→画一个三角形顶点到盘中心的线（作为扫描路径线）→拉伸扫描（三角形为轮廓线）拉伸切除多余部分（两个方向完全贯穿）→圆周阵列（选择扫描特征、切除特征和据新华社电特征）12个→旋转阶梯轴→圆角（变半径、外缘 5、内缘 3）→外圆圆角5。 图 67 图 68 图 67 提示：画中心杆（中心）轨迹→建立两个基准面→画圆草图→扫描中心杆（薄壁特征）在一个基准面上拉伸带孔方板→在另一个基准面上拉伸另一个方板。 图 68 提示：绘缺点 3D 封闭曲线→建立基准面→画圆草图→扫描。 图 69 图 70 图 69 提示：画弯管中心轨迹→建立基准面→画圆草图→扫描弯管→拉伸法兰。 图 70 提示：旋转主体→生成筋板→切孔→倒角。 图 71 图 72 图 71 提示：拉伸两端圆柱（两侧对称）→拉伸中间杆（两侧对称）→圆角→倒角。 2 图7 2 提示：旋转轴→建立基准面→切除键槽。 图7 3 图7 4 图7 3 提示：旋转主体→切横孔→切阶梯孔。 图7 4 提示：旋转主体→切孔。 图7 5 图7 6 图7 5 提示：旋转。 图7 6 提示：拉伸侧板→拉伸底板→拉伸圆柱→盘板→切孔。 图7 7 图7 8 图7 7 提示：拉伸底板→建立基准面→拉伸斜圆柱→切孔。 图7 8 提示：拉伸底板→拉伸上部→抽壳→拉伸法兰→切孔。 3 图7 9 图8 0 图7 9 提示：旋转→切孔。 图8 0 提示：拉伸底板→拉伸底板凸台→拉伸圆柱→拉伸侧圆柱→切中孔→切横孔→切底板孔。 图8 1 图8 2 图8 1 提示：拉伸中间圆套→切键槽→旋转一个手把→阵列。 图8 2 提示：拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。 图8 3 图8 4 图8 3 提示：右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。 图8 4 提示：拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。 4 图8 5 图8 6 图8 5 提示：拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。 图8 6 提示：拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。...
