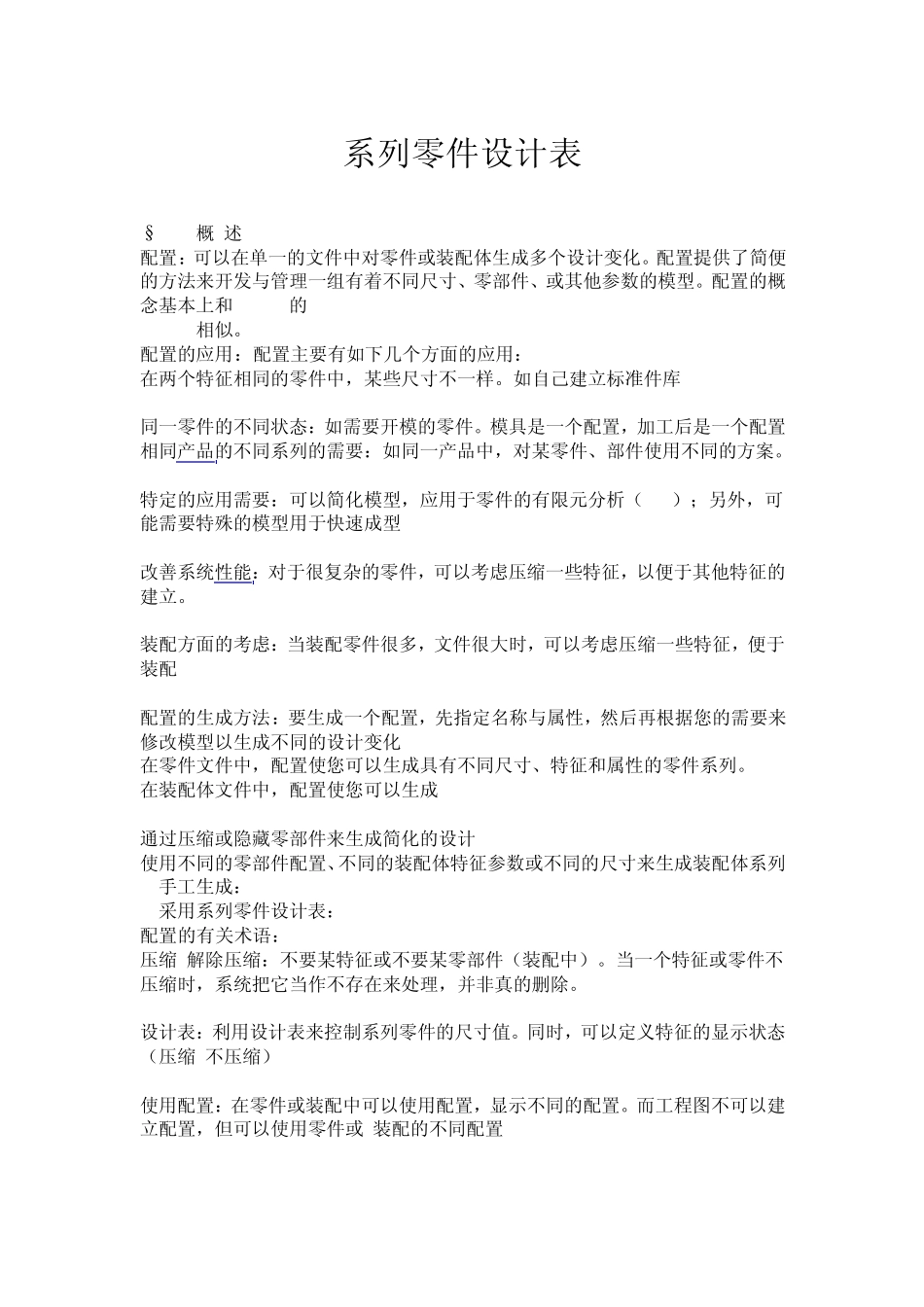

系列零件设计表 §5.0 概 述 配置：可以在单一的文件中对零件或装配体生成多个设计变化。配置提供了简便的方法来开发与管理一组有着不同尺寸、零部件、或其他参数的模型。配置的概念基本上和 pro/e的 family table 相似。 配置的应用：配置主要有如下几个方面的应用： 在两个特征相同的零件中，某些尺寸不一样。如自己建立标准件库 同一零件的不同状态：如需要开模的零件。模具是一个配置，加工后是一个配置 相同产品的不同系列的需要：如同一产品中，对某零件、部件使用不同的方案。 特定的应用需要：可以简化模型，应用于零件的有限元分析（FEM）；另外，可能需要特殊的模型用于快速成型(RP) 改善系统性能：对于很复杂的零件，可以考虑压缩一些特征，以便于其他特征的建立。 装配方面的考虑：当装配零件很多，文件很大时，可以考虑压缩一些特征，便于装配. 配置的生成方法：要生成一个配置，先指定名称与属性，然后再根据您的需要来修改模型以生成不同的设计变化 在零件文件中，配置使您可以生成具有不同尺寸、特征和属性的零件系列。 在装配体文件中，配置使您可以生成 通过压缩或隐藏零部件来生成简化的设计 使用不同的零部件配置、不同的装配体特征参数或不同的尺寸来生成装配体系列 1.手工生成： 2.采用系列零件设计表： 配置的有关术语： 压缩/解除压缩：不要某特征或不要某零部件（装配中）。当一个特征或零件不压缩时，系统把它当作不存在来处理，并非真的删除。 设计表：利用设计表来控制系列零件的尺寸值。同时，可以定义特征的显示状态（压缩/不压缩） 使用配置：在零件或装配中可以使用配置，显示不同的配置。而工程图不可以建立配置，但可以使用零件或 装配的不同配置. 5.1 手工生成配置-改变尺寸值 我们利用下面的零件生成2个配置，简单说明以下制作过程。 单击设计树底部的配置标签： 在设计数中右键单击零件名称，选择添加配置，出现添加配置对话框。分别输入配置名称以及你认为合适的备注内容，点击“确定” 注意此时设计树中的内容。零件名称后面跟随了一个括号内容。默认前面的图标变成了灰色，长度为40前面变成了亮色（黄色），说明如下几个问题 该零件(part1):有两个配置，一个是默认，另一个是名称为“长度为40”的配置 该零件目前激活的配置是“长度为40”的配置。以后所作的修改为对该配置的修改 我们修改"长度为40"的尺寸：双击尺寸28，出现修改对话框：，我们将尺寸改成40，注意：...
