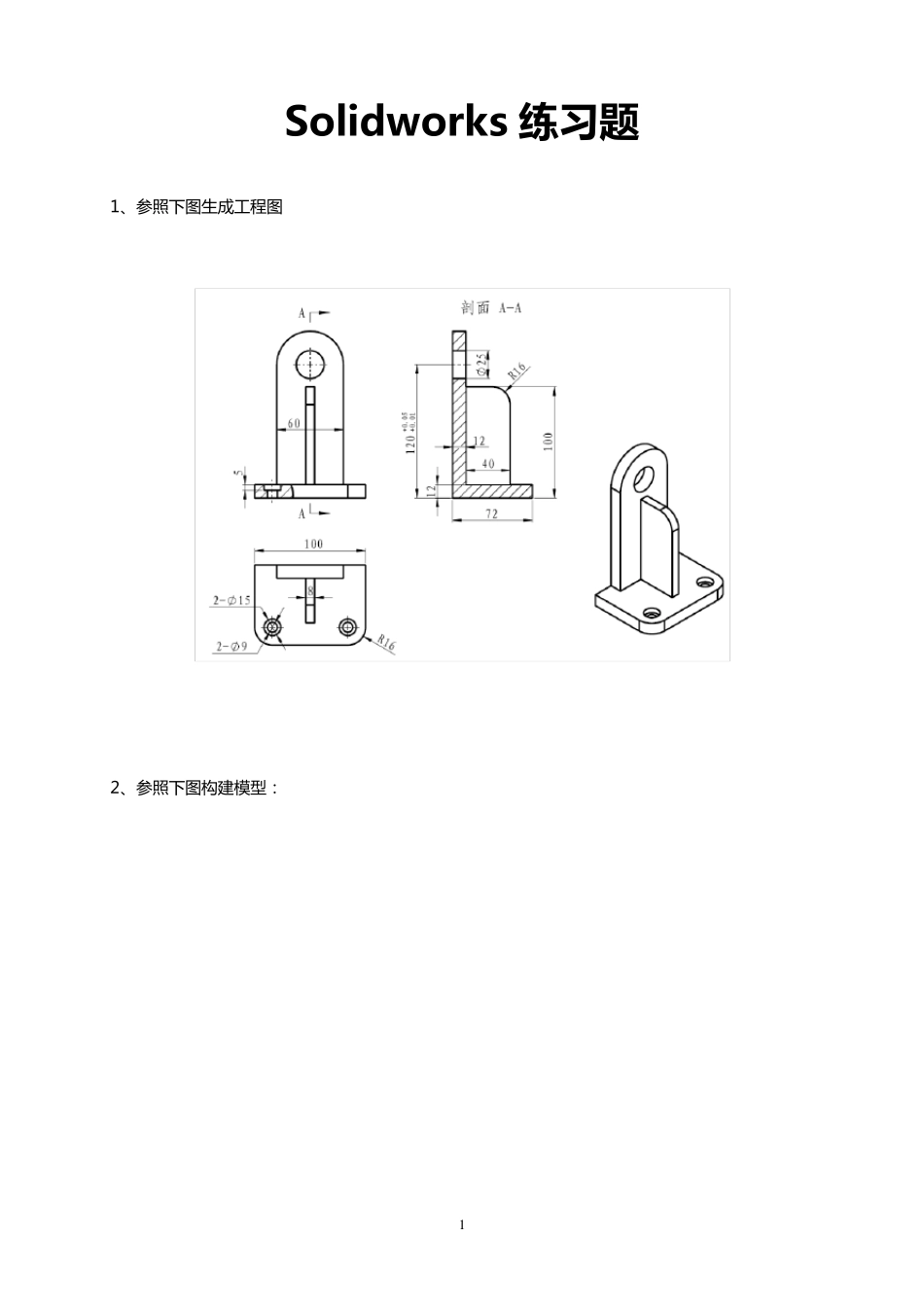

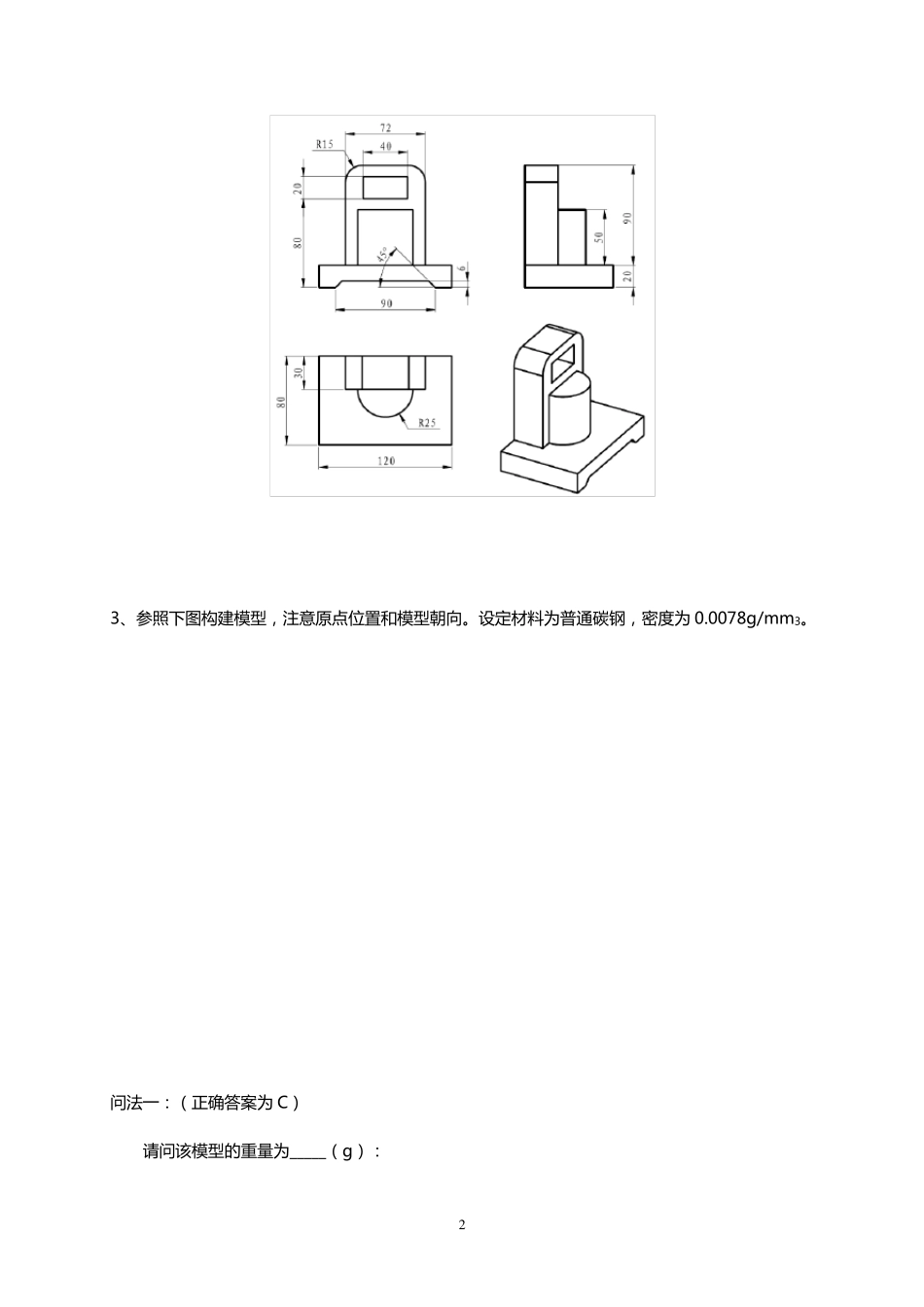

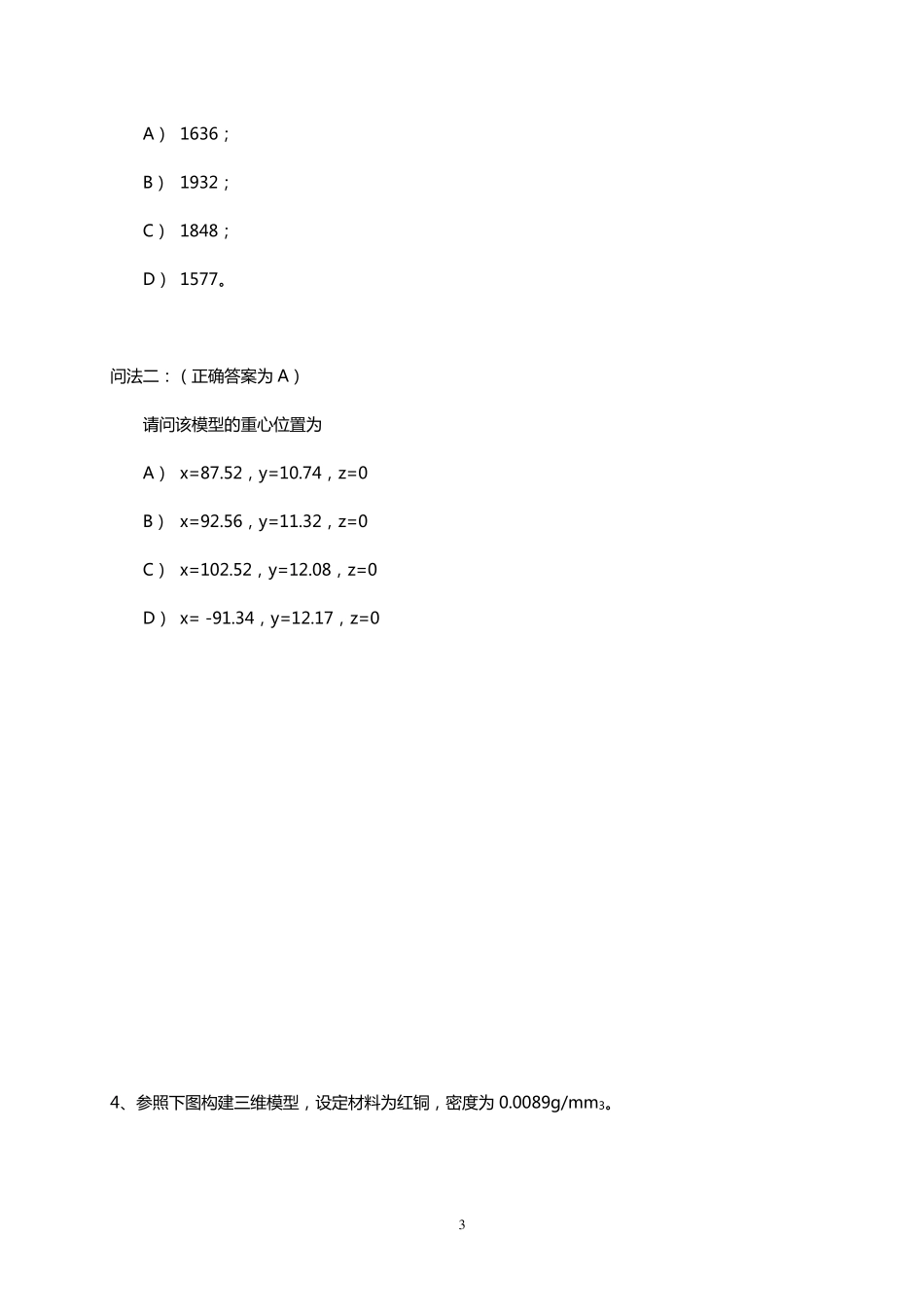

1 Solidworks 练 习题 1、参照下图生成工程图 2、参照下图构建模型： 2 3、参照下图构建模型，注意原点位置和模型朝向。设定材料为普通碳钢，密度为 0.0078g/mm3。 问法一：（正确答案为 C） 请问该模型的重量为_____（g）： 3 A） 1636； B） 1932； C） 1848； D） 1577。 问 法 二 ： （ 正 确 答 案 为 A） 请 问 该 模 型 的 重 心 位 置 为 A） x=87.52， y=10.74， z=0 B） x=92.56， y=11.32， z=0 C） x=102.52， y=12.08， z=0 D） x= -91.34， y=12.17， z=0 4、参照下图构建三维模 型 ， 设定材料为 红铜， 密度为 0.0089g/mm3。 4 问 法 一：（正确答案为 A） 请问 模型的质量为_____ (g)： A）4690.64； B）4705.92； C）4689.01； D）4735.94． 问 法 二：（正确答案为 A） 模型的体积为________ (mm3)： A）527038.65； B）526855.22； C）528755.46； 5 D） 532128.03。 5、参照下图构建模型。 6 6、参照下图构建三维模型 7、参照下图构建三维模型 7 8、参照下图构建三维模型 8 9、参照下图构建三维模型，注意手柄和弯孔特征需采用扫描（切除）方式进行。 9 10、参照下图构建三维模型，注意斜台上孔的中心线通过下方圆锥的顶点。 11、参照下图构建三维模型 1 0 12、 13、参照下图构建三维模型。 1 1 14、参照下图构建三维模型： 1 2 15、参照下图构建三维模型。 1 3 1 4 1 5 1 6
