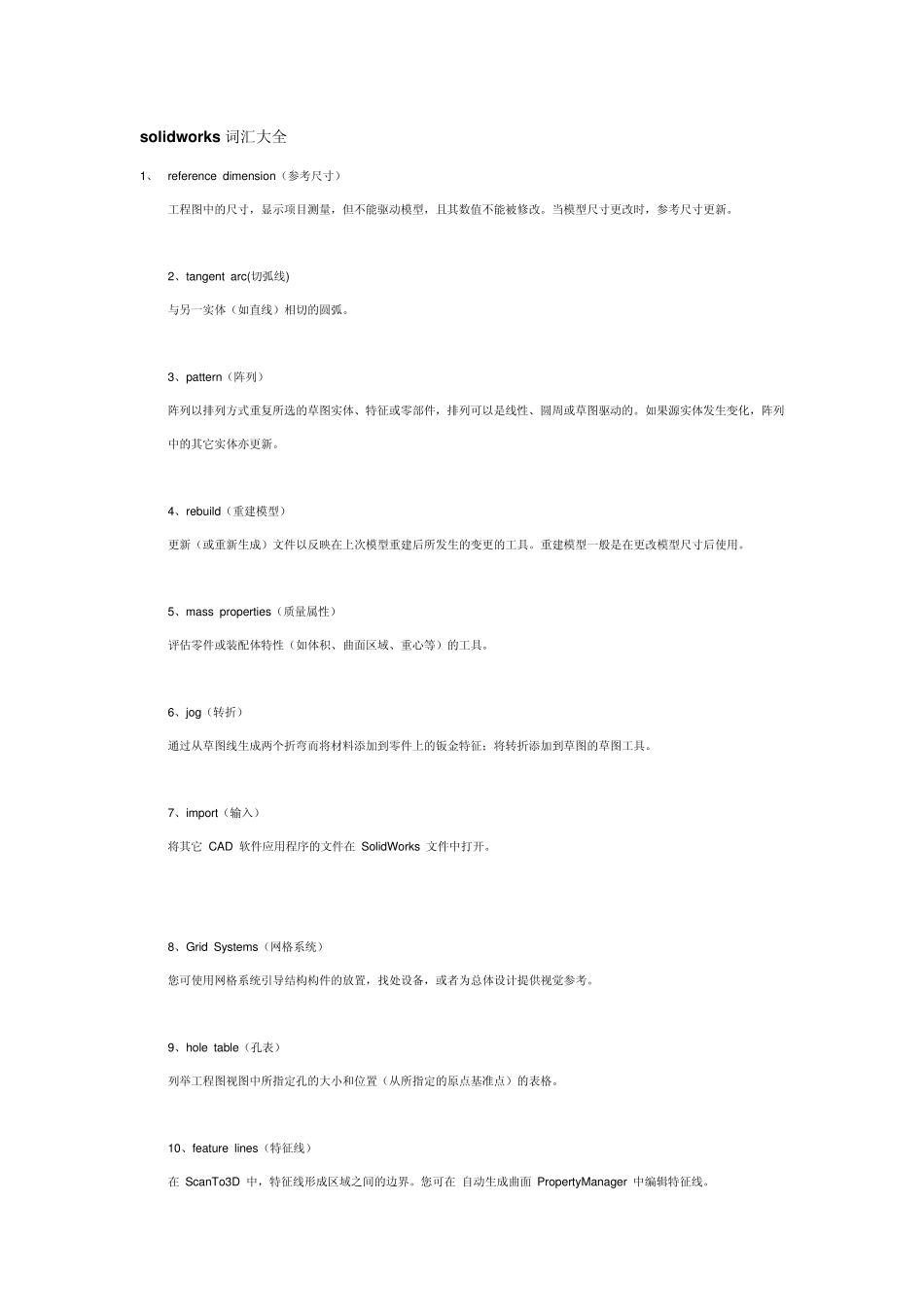

solidw orks 词汇大全 1、 reference dimension（参考尺寸） 工程图中的尺寸，显示项目测量，但不能驱动模型，且其数值不能被修改。当模型尺寸更改时，参考尺寸更新。 2、tangent arc(切弧线) 与另一实体（如直线）相切的圆弧。 3、pattern（阵列） 阵列以排列方式重复所选的草图实体、特征或零部件，排列可以是线性、圆周或草图驱动的。如果源实体发生变化，阵列中的其它实体亦更新。 4、rebuild（重建模型） 更新（或重新生成）文件以反映在上次模型重建后所发生的变更的工具。重建模型一般是在更改模型尺寸后使用。 5、mass properties（质量属性） 评估零件或装配体特性（如体积、曲面区域、重心等）的工具。 6、jog（转折） 通过从草图线生成两个折弯而将材料添加到零件上的钣金特征；将转折添加到草图的草图工具。 7、import（输入） 将其它 CAD 软件应用程序的文件在 SolidWorks 文件中打开。 8、Grid Systems（网格系统） 您可使用网格系统引导结构构件的放置，找处设备，或者为总体设计提供视觉参考。 9、hole table（孔表） 列举工程图视图中所指定孔的大小和位置（从所指定的原点基准点）的表格。 10、feature lines（特征线） 在 ScanTo3D 中，特征线形成区域之间的边界。您可在 自动生成曲面 PropertyManager 中编辑特征线。 11、Design Clipart Design Clipart 使用“SolidWorks 搜索”来搜索特定的文件夹，查找和分解文件，并提取可在 SolidWorks 中重复使用的数据。 12、Collision Detection（干涉检查） 为检测零部件移动或旋转时零部件之间碰撞的装配体功能。当一零部件上的实体与另一零部件上的任何实体相冲撞时，则发生碰撞。 13、chamfer（倒角） 斜切所选的边线或顶点。您可将倒角应用到草图和特征。 14、continuity（连续性） 连续以不同层次定义，曲线使用层次 C0、C1 等，而曲面和面则使用层次 G0、G1。相交的曲线可说成为具有 C0 连续性，或接触连续性。相切的曲线具有 C1 连续性，或相切连续性。曲率半径变化率与相交时相同的曲线具有 C2 连续性，也描述为曲率连续。您还可将曲率连续用于生成混合面圆角。带边相切的放样为 G1 层的好例子 15、configuration（配置） 单个文档内的零件或装配体的变量。变量可能包括不同的尺寸、特征和属性。例如，螺栓的一单一零件可能包含不同直径和长度的配置。 16、bill of materials（BOM）（材料明细表） ...
