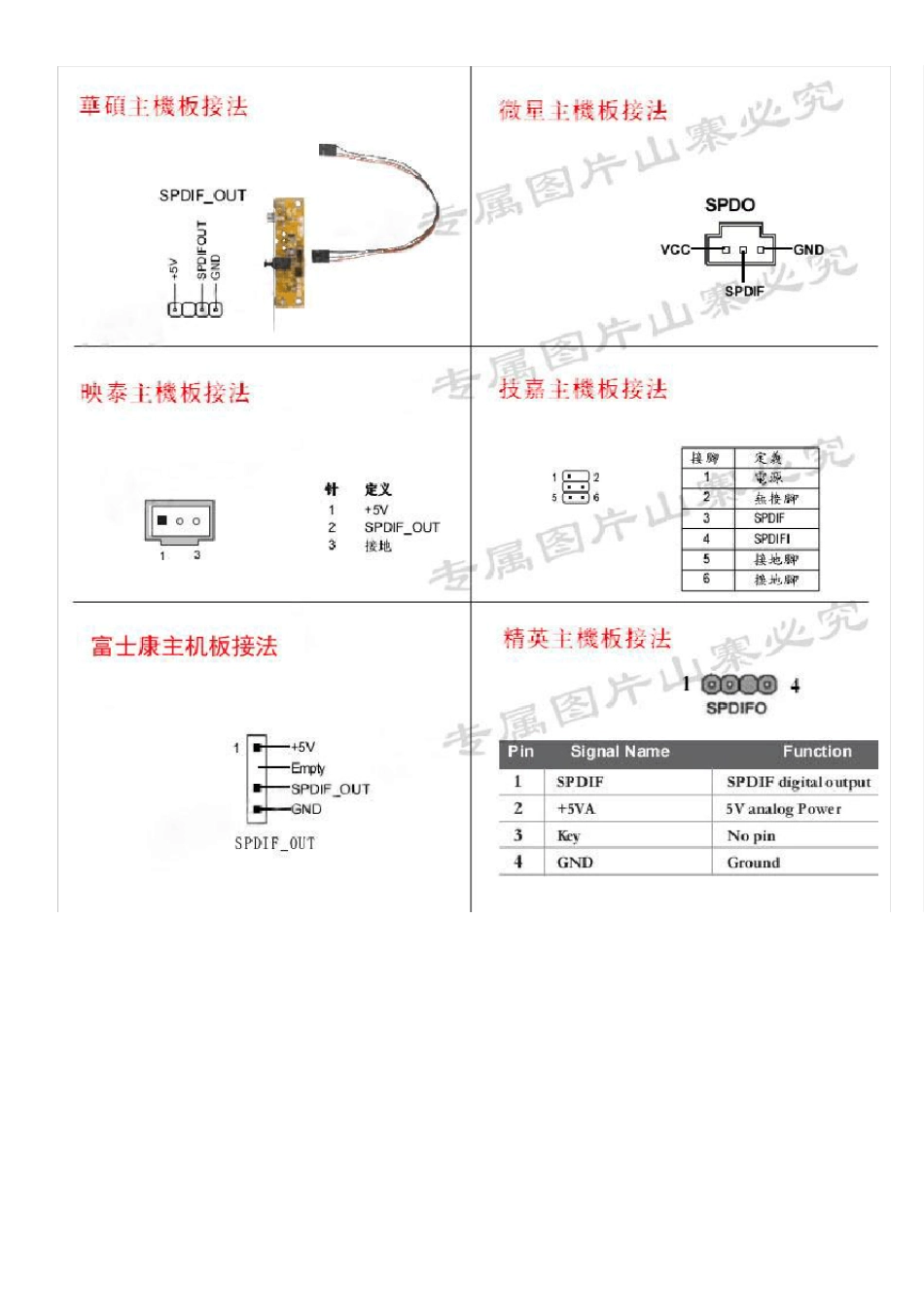

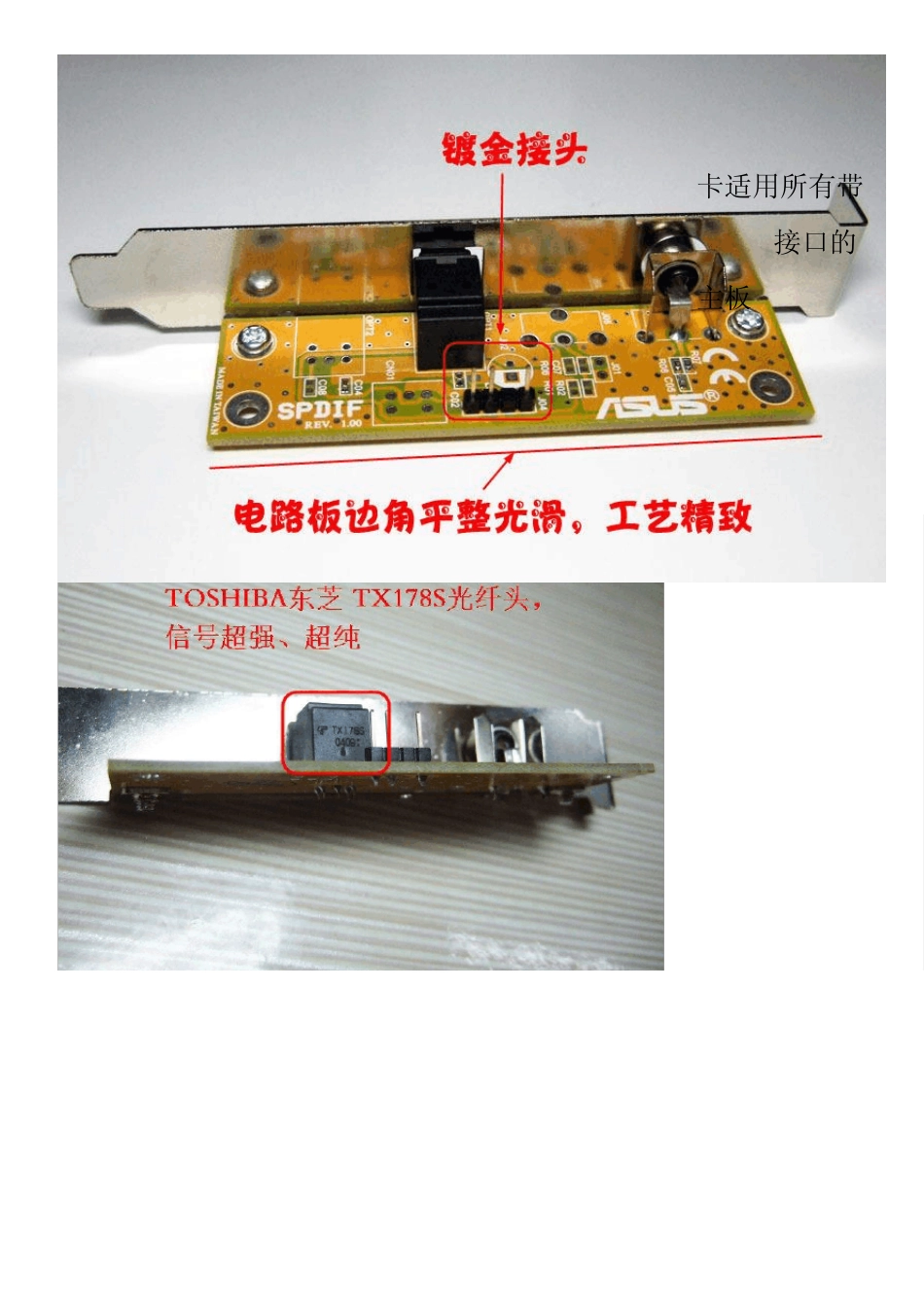

华硕正宗原厂光纤、同轴子卡适用所有带SPDIF接口的主板 装箱清单： 连接线改造： 因原厂专为ASUS主板设计，为了方便使用其他主板的买家也能用上这个光纤子卡， 本店另配了3个单PIN头套和一个3PIN头套给买家DIY，手把手教你将3线4PIN头改造成一头4PIN一头3单PIN，可接任一主板 各品牌主板SPDIF信号说明 本子卡连接线红色为Vcc +5V电源， 棕色为SPDIF Out信号， 黑色为GND地线，以下为几大品牌主板的常见接线方式说明，其中映泰主板接法最多见，如昂达、七彩虹等品牌也为此接法，技嘉主板接法比较特殊，请在接线时多多注意，如本图中没有的接法请参考主板说明书。以下是各品牌主板接法，特别请注意微星主板和映泰主板的Vcc和GND接法是相反的，精英主板的Vcc +5V和SPDIF信号接线位置与华硕相反，别看着一样就往里插，到时插反烧了是没有保修的 主板上SPDIF 使用详解： 在观看HDTV时想要获得和DVD一样的多声道影院效果，最好的方案肯定是将音频用SPDIF（Sony-Philips Digital Interface Format，索尼-飞利浦数字界面格式）输出到功放，然后由功放来解码播放。从理论上来说，这样的效果肯定比从声卡上接出模拟信号到功放上的要好，事实也的确如此。 目前的HDTV影片中，音频部分基本上都是采用AC3,DTS,AAC这三种格式进行编码，这三种格式都可以提供多声道的影院效果。在开始搭建HTPC家庭影院之前，先简单了解一下什么是什么是AC3,DTS和AAC： 1. AC3, 全称为 Audio Coding version 3，是Dolby实验室所发展的有损音频编码格式。AC3最被广泛应用于 5.1声道，是Dolby Pro Logic的继承者，不同的地方在于AC3提供 6个独立的声道而Pro Logic混合其环绕声道。AC3普及度很高，以 384-448 kbps的码率应用于 LaserDisc和DVD，也经常以 640 kbps的码率广泛用在电影院。 2. DTS,全称为 Digital Theater Systems(数字影院系统)，是一种有损多声道家庭影院音频格式，但它用了很高的码率进行编码，通常为768-1536kbps，能够营造出比 AC3更好的影院效果。 3. AAC，全称为 Advanced Audio Coding(高级音频解码)，是一种由MPEG-4标准定义的有损音频压缩格式，由Fraunhofer发展，Dolby, Sony和AT&T是主要的贡献者。在使用MP4作为各种内容的容器格式的新多媒体MPEG-4标准中，它是MPEG Layer III( MP3)的天然后继者。AAC能够在一条音轨中包括 48条全带宽（直到96khz）音频声道，加上15条低频增强（LFE，限制到120Hz）声道，...
