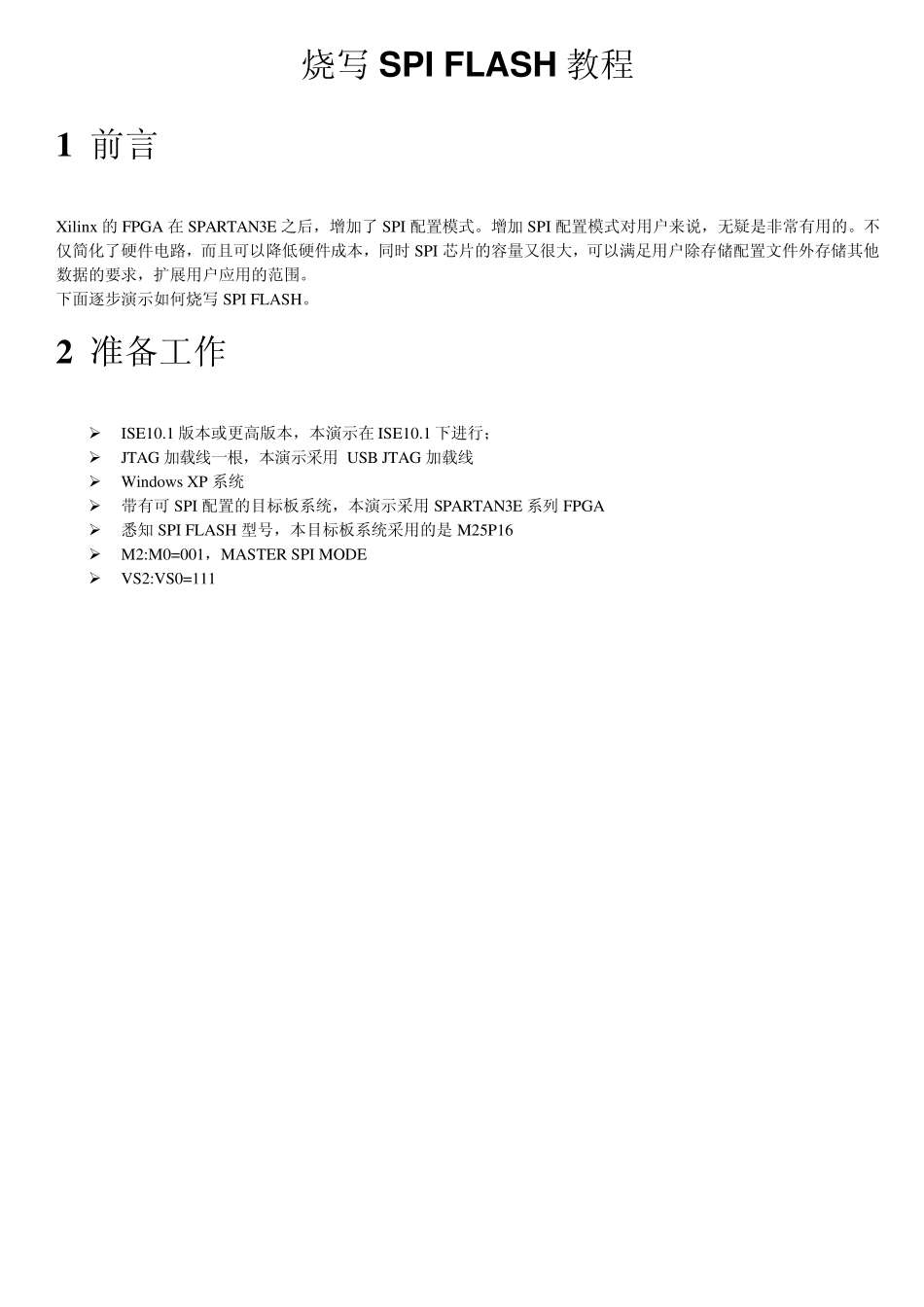

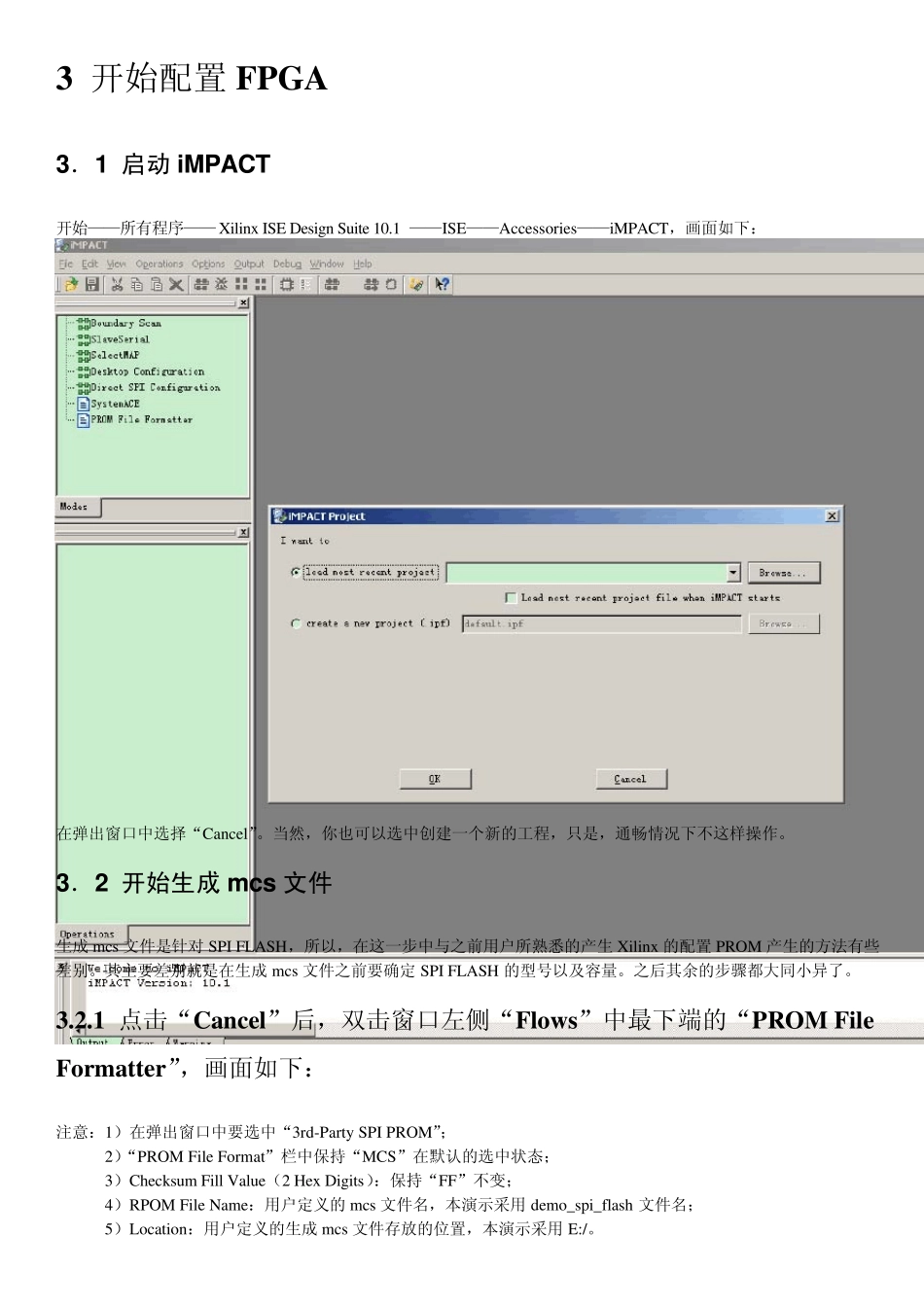

烧写SPI FLASH 教程 1 前言 Xilinx的FPGA 在SPARTAN3E 之后，增加了SPI 配置模式。增加SPI 配置模式对用户来说，无疑是非常有用的。不仅简化了硬件电路，而且可以降低硬件成本，同时 SPI 芯片的容量又很大，可以满足用户除存储配置文件外存储其他数据的要求，扩展用户应用的范围。 下面逐步演示如何烧写SPI FLASH。 2 准备工作 ¾ ISE10.1 版本或更高版本，本演示在ISE10.1 下进行； ¾ JTAG 加载线一根，本演示采用 USB JTAG 加载线 ¾ Windows XP 系统 ¾ 带有可 SPI 配置的目标板系统，本演示采用 SPARTAN3E 系列 FPGA ¾ 悉知 SPI FLASH 型号，本目标板系统采用的是 M25P16 ¾ M2:M0=001，MASTER SPI MODE ¾ VS2:VS0=1113 开始配置FPGA 3．1 启动 iMPACT 开始——所有程序—— Xilinx ISE Design Su ite 10.1 ——ISE——Accessories——iMPACT，画面如下： 在弹出窗口中选择“Cancel”。当然，你也可以选中创建一个新的工程，只是，通畅情况下不这样操作。 3．2 开始生成 mcs文件 生成 mcs 文件是针对 SPI FLASH，所以，在这一步中与之前用户所熟悉的产生 Xilinx 的配置PROM 产生的方法有些差别。其主要差别就是在生成 mcs 文件之前要确定 SPI FLASH 的型号以及容量。之后其余的步骤都大同小异了。 3.2.1 点击“Cancel”后，双击窗口左侧“Flow s”中最下端的“PROM File Formatter”，画面如下： 注意：1）在弹出窗口中要选中“3rd-Party SPI PROM”； 2）“PROM File Format”栏中保持“MCS”在默认的选中状态； 3）Checksu m Fill Valu e（2 Hex Digits）：保持“FF”不变； 4）RPOM File Name：用户定义的 mcs 文件名，本演示采用 demo_spi_flash 文件名； 5）Location：用户定义的生成 mcs 文件存放的位置，本演示采用 E:/。 3.2.2 点击“Nex t”，在弹出的窗口中“Select SPI PROM Density (bits)所对应的下拉框中选中“16M”。 因为本演示所用的目标板系统所用的 SPI FLASH 是 M25P16，其容量是 16M bits。 3.2.3 点击“Nex t”，如下图： 3.2.4 点击“Finish”，如下图： 3.2.5 点击“OK”，如下图： 在这里，需要定位用户之前布局布线后产生的 bit 文件。最开始默认的文件夹位置是前述步骤中“Location”所定位的位置。一般来说建议用户在“Location”位置就是用户产生 bit文件的位置，这样...
