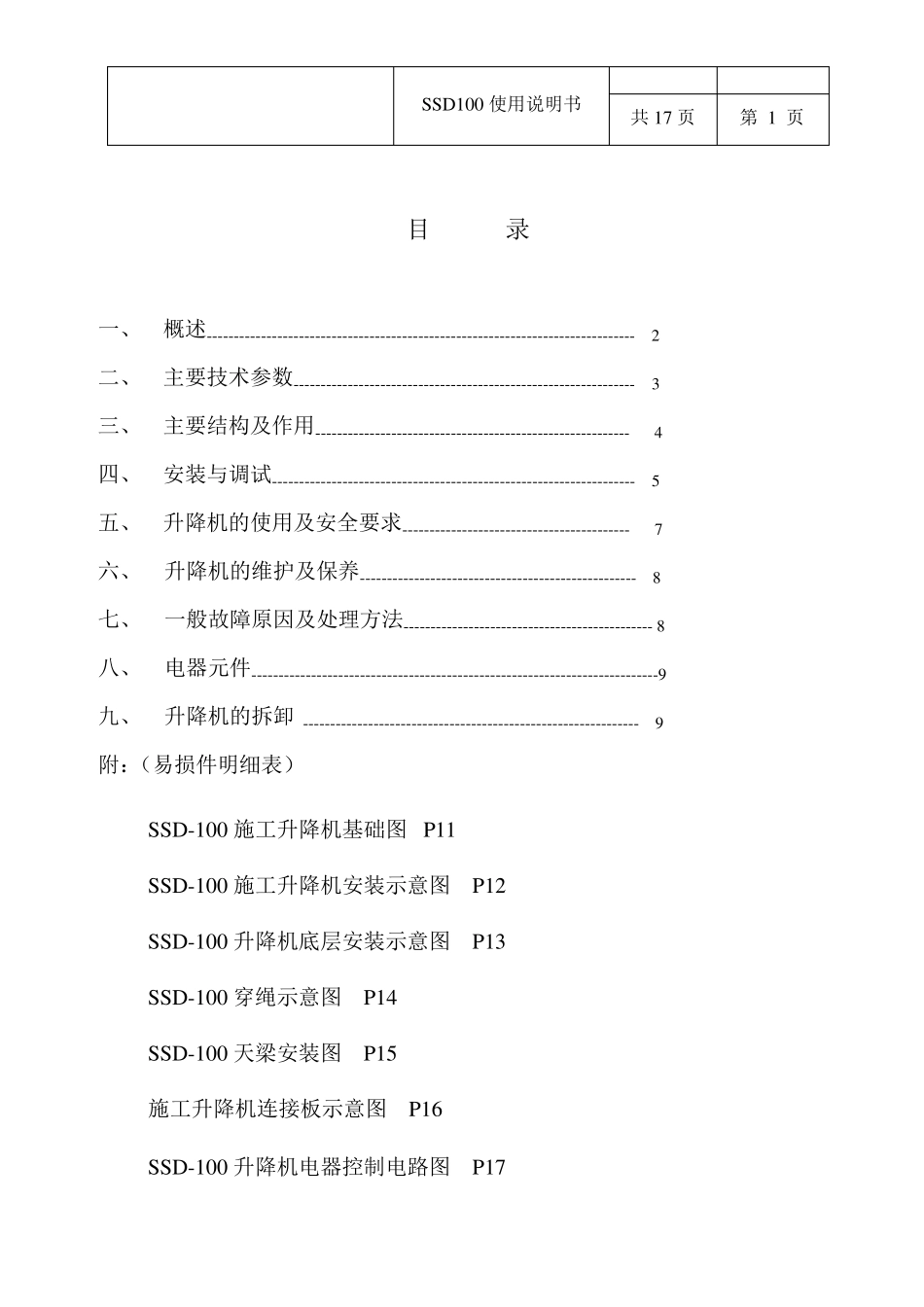

SSD100 使用说明书 共17 页 第 1 页 目 录 一、 概述------------------------------------------------------------------------------- 2 二、 主要技术参数--------------------------------------------------------------- 3 三、 主要结构及作用---------------------------------------------------------- 4 四、 安装与调试------------------------------------------------------------------- 5 五、 升降机的使用及安全要求------------------------------------------ 7 六、 升降机的维护及保养--------------------------------------------------- 8 七、 一般故障原因及处理方法---------------------------------------------- 8 八、 电器元件---------------------------------------------------------------------------9 九、 升降机的拆卸 -------------------------------------------------------------- 9 附：（易损件明细表） SSD-100 施工升降机基础图 P11 SSD-100 施工升降机安装示意图 P12 SSD-100 升降机底层安装示意图 P13 SSD-100 穿绳示意图 P14 SSD-100 天梁安装图 P15 施工升降机连接板示意图 P16 SSD-100 升降机电器控制电路图 P17 SSD100 使用说明书 共17 页 第 2 页 一、概 述 本 施 工 升 降 机 是 依 据 GB/T10054-2005 《 施 工 升 降 机 》 和GB10055-2007《施工升降机安全规则》设计而成，是一种钢丝绳货用升降机，具有操作简便、装卸方便、安全可靠、便于运输等特点，广泛适用于工业与民用建筑施工工程物料的垂直运输。 本升降机配备曳引机与配重箱，用四根钢丝绳合理连接吊篮，避免了吊篮冲顶现象。配备安全、进出料口三道安全门，还有防坠器、差层停靠等多种安全装置。 随着技术的日益进展，该升降机的结构和性能亦将不断得到改进和提高，具体改进之处，我公司不再另行通知。另外注明属于单独配套机构，用户在订货时需说明，费用另计，望用户注意并谅解。 SSD100 使用说明书 共17 页 第 3 页 二、主要技术参数 序号 项目名称 性能参数 1 额定载重量 1000kg 2 最大提升高度 60m 3 额定提升速度 38m/min 4 适用曳引机 额定拉力 10kN 平均速度 不大于38m/min 功率 7.5kw 钢丝绳型号 6×19-9.3-155 电动机型号 Y132-4 制动器型号 TJ2-200 5 吊篮出料安全停靠装置 同吊...
