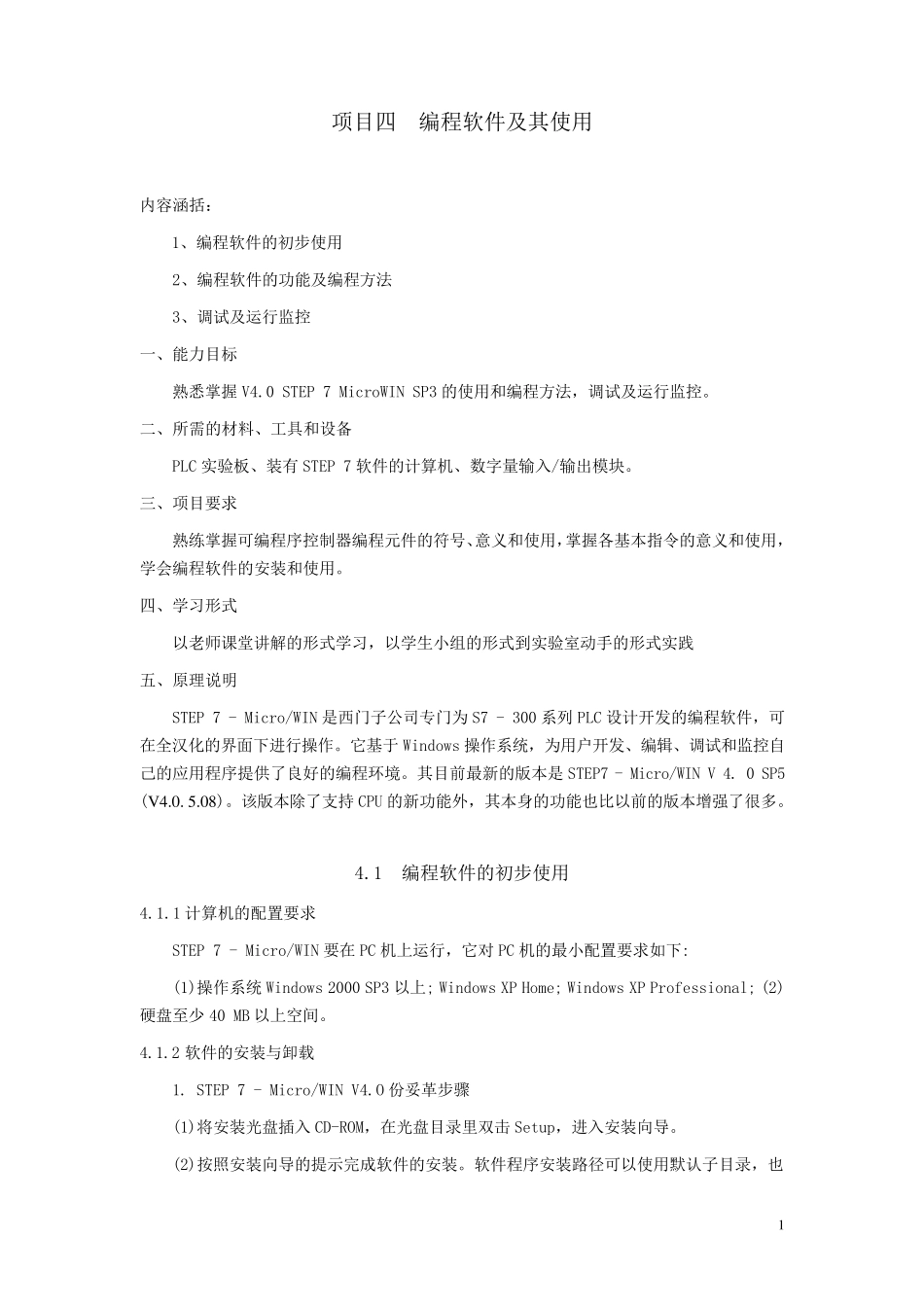

1 项目四 编程软件及其使用 内容涵括： 1、编程软件的初步使用 2、编程软件的功能及编程方法 3、调试及运行监控 一、能力目标 熟悉掌握 V4.0 STEP 7 MicroWIN SP3 的使用和编程方法，调试及运行监控。 二、所需的材料、工具和设备 PLC 实验板、装有 STEP 7 软件的计算机、数字量输入/输出模块。 三、项目要求 熟练掌握可编程序控制器编程元件的符号、意义和使用，掌握各基本指令的意义和使用，学会编程软件的安装和使用。 四、学习形式 以老师课堂讲解的形式学习，以学生小组的形式到实验室动手的形式实践 五、原理说明 STEP 7 - Micro/WIN 是西门子公司专门为 S7 - 300 系列 PLC 设计开发的编程软件，可 在全汉化的界面下进行操作。它基于Windows 操作系统，为用户开发、编辑、调试和监控自己的应用程序提供了良好的编程环境。其目前最新的版本是 STEP7 - Micro/WIN V 4. 0 SP5 (V 4.0. 5.08)。该版本除了支持CPU 的新功能外，其本身的功能也比以前的版本增强了很 多 。 4.1 编程软件的初步使用 4.1.1 计算机的配 置 要求 STEP 7 - Micro/WIN 要在 PC 机上 运行，它对 PC 机的最小配 置 要求如 下: (1)操作系统Windows 2000 SP3 以上 ; Windows XP Home; Windows XP Professional; (2)硬 盘 至 少 40 MB 以上 空 间 。 4.1.2 软件的安装与 卸 载 1. STEP 7 - Micro/WIN V4.O 份 妥 革 步骤 (1)将 安装光 盘 插 入 CD-ROM，在光 盘 目录 里 双 击 Setup，进入安装向 导 。 (2)按 照 安装向 导 的提示 完 成 软件的安装。软件程序安装路 径 可以使用默 认 子目录 ，也 2 可 以 用 "浏 览 "按 钮 弹 出 的 对 话 框 中 任 意 选 择 或 新 建 一 个 子 目 录 。 (3)出 现 PG/PC Interface 窗 口 单 击 OK 按 钮 。 (4)在 安 装 结 束 时 ， 会 出 现 下 面 的 选 项 : 是 ， 我 现 在 要 重 新 启 动 计 算 机 (默 认 选 项 ) ; 否 ， 我 以 后 再 启 动 计 算 机 。 (5)如 果 出 现 该 选 项 ， 建 议 用 户 选 择 默 认 项 ， 单 击 "完 成 "按 钮 ， 完 成 安 装 。 首 次 安 装 完成 后 ， 会 出 现 下 面 的 选 项 : 是 ， 我 现 在 浏 览 Readme 文 ...
