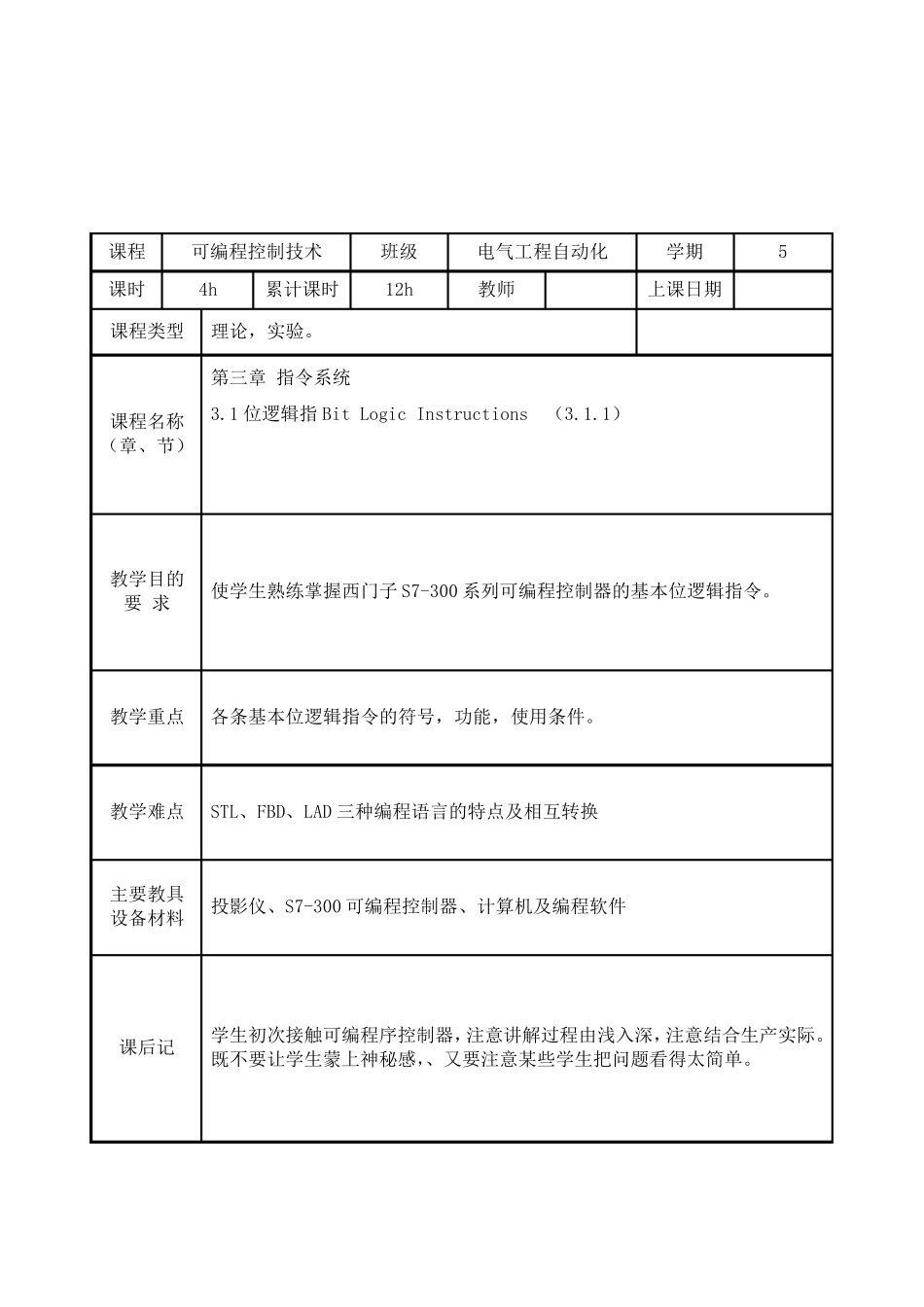

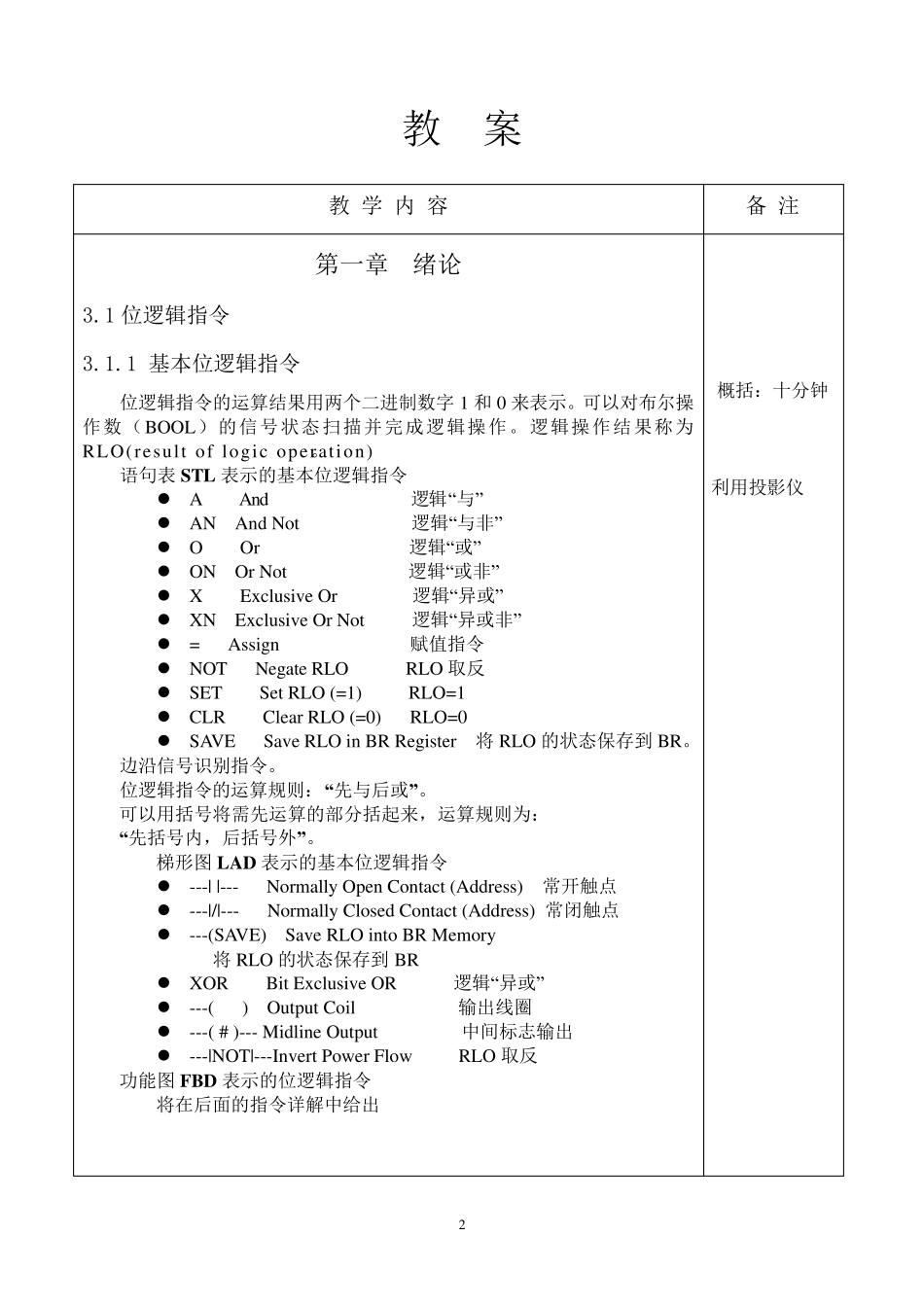

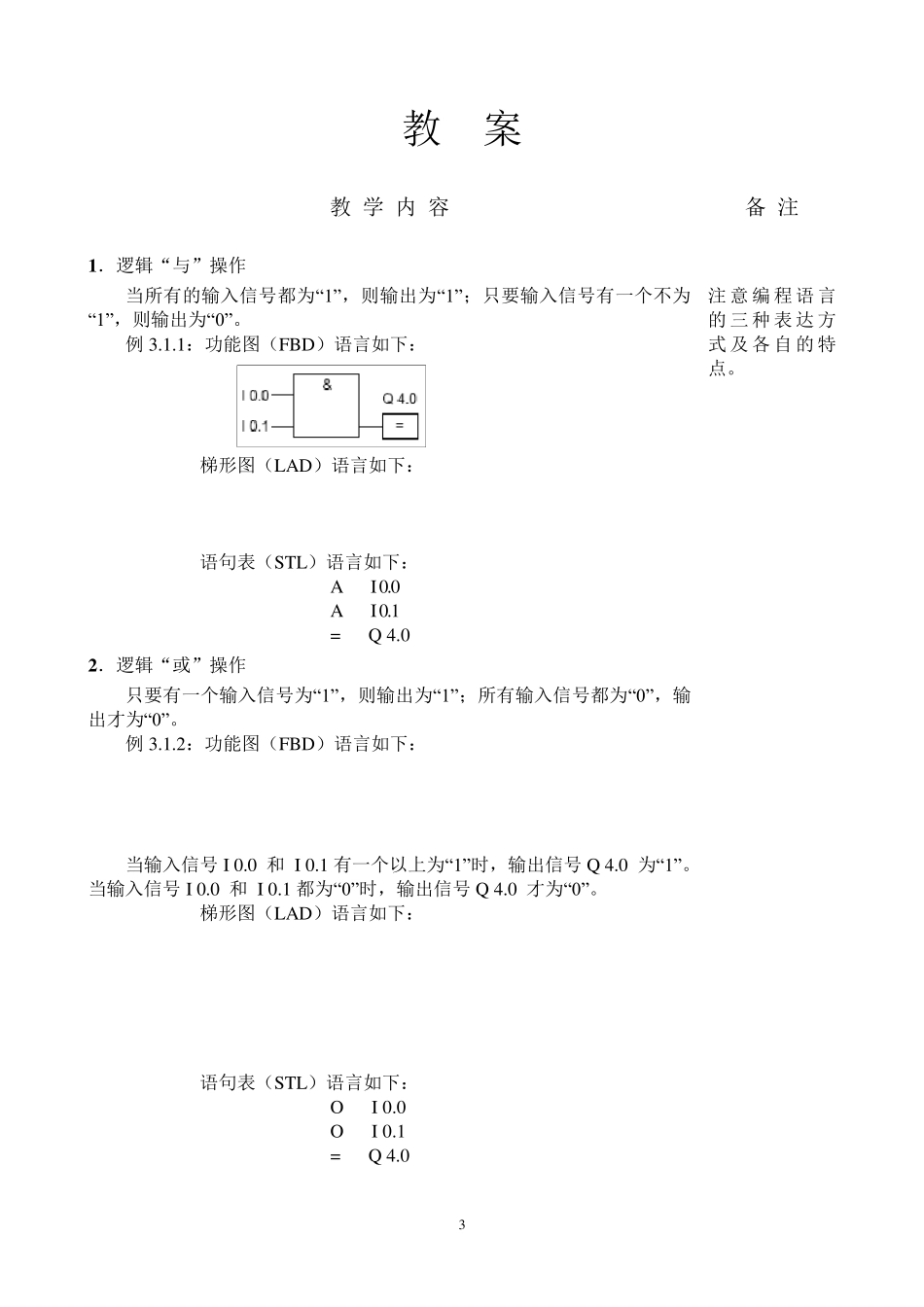

课程 可编程控制技术 班级 电气工程自动化 学期 5 课时 4h 累计课时 12h 教师 上课日期 课程类型 理论，实验。 课程名称 （章、节） 第三章 指令系统 3.1 位逻辑指 Bit Logic Instructions （3.1.1） 教学目的 要 求 使学生熟练掌握西门子 S7-300 系列可编程控制器的基本位逻辑指令。 教学重点 各条基本位逻辑指令的符号，功能，使用条件。 教学难点 STL、FBD、LAD 三种编程语言的特点及相互转换 主要教具 设备材料 投影仪、S7-300 可编程控制器、计算机及编程软件 课后记 学生初次接触可编程序控制器，注意讲解过程由浅入深，注意结合生产实际。 既不要让学生蒙上神秘感，、又要注意某些学生把问题看得太简单。 2 教 案 教 学 内 容 备 注 第一章 绪论 3.1 位逻辑指令 3.1.1 基本位逻辑指令 位逻辑指令的运算结果用两个二进制数字1 和0 来表示。可以对布尔操作数（BOOL）的信号状态扫描并完成逻辑操作。逻辑操作结果称为RLO(result of logic operation)。 语句表STL 表示的基本位逻辑指令  A And 逻辑“与”  AN And Not 逻辑“与非”  O Or 逻辑“或”  ON Or Not 逻辑“或非”  X Exclusive Or 逻辑“异或”  XN Exclusive Or Not 逻辑“异或非”  = Assign 赋值指令  NOT Negate RLO RLO 取反  SET Set RLO (=1) RLO=1  CLR Clear RLO (=0) RLO=0  SAVE Save RLO in BR Register 将 RLO 的状态保存到 BR。 边沿信号识别指令。 位逻辑指令的运算规则：“先与后或”。 可以用括号将需先运算的部分括起来，运算规则为： “先括号内，后括号外”。 梯形图 LAD 表示的基本位逻辑指令  ---| |--- Normally Open Contact (Address) 常开触点  ---|/|--- Normally Closed Contact (Address) 常闭触点  ---(SAVE) Save RLO into BR Memory 将 RLO 的状态保存到 BR  XOR Bit Exclusive OR 逻辑“异或”  ---( ) Output Coil 输出线圈  ---( # )--- Midline Output 中间标志输出  ---|NOT|---Invert Power Flow RLO 取反 功能图 FBD 表示的位逻辑指令 将在后面的指令详解中给出 概括：十分钟 利用投影仪 3 教 案 教 学 内 容 备 注 1 ．逻辑“与”操作 当所有的输入信号都为“1”，则输出为“1”；只...
