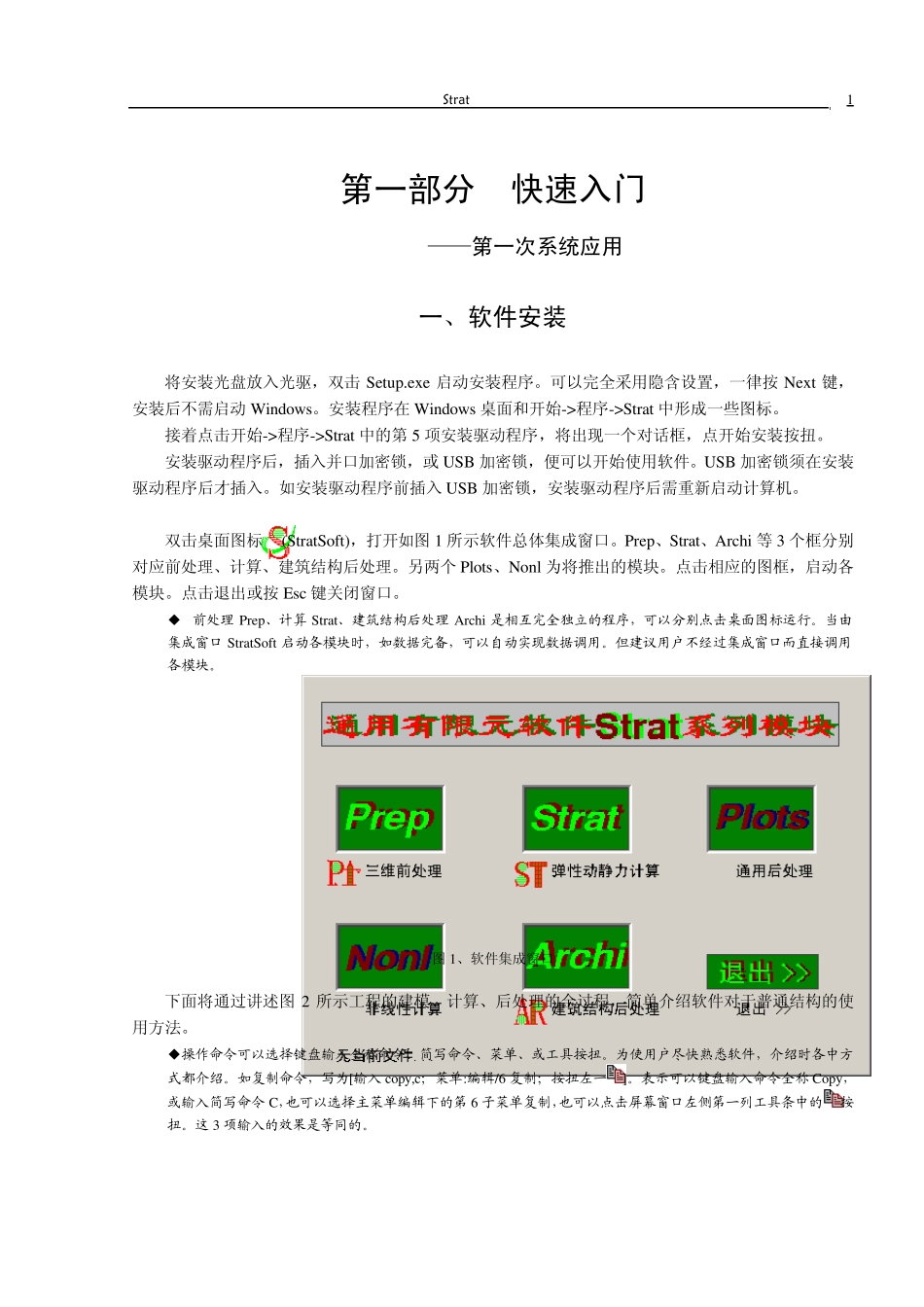

Strat 软件 入门 1 第一部分 快速入门 ——第一次系统应用 一、软件安装 将安装光盘放入光驱，双击Setup.exe 启动安装程序。可以完全采用隐含设置，一律按Next 键，安装后不需启动Windows。安装程序在Windows 桌面和开始->程序->Strat 中形成一些图标。 接着点击开始->程序->Strat 中的第5 项安装驱动程序，将出现一个对话框，点开始安装按扭。 安装驱动程序后，插入并口加密锁，或USB 加密锁，便可以开始使用软件。USB 加密锁须在安装驱动程序后才插入。如安装驱动程序前插入USB 加密锁，安装驱动程序后需重新启动计算机。 双击桌面图标(StratSoft)，打开如图1 所示软件总体集成窗口。Prep、Strat、Archi 等 3 个框分别对应前处理、计算、建筑结构后处理。另两个Plots、Nonl 为将推出的模块。点击相应的图框，启动各模块。点击退出或按Esc 键关闭窗口。 ◆ 前处理 Prep、计算 Strat、建筑结构后处理 Archi 是相互完全独立的程序，可以分别点击桌面图标运行。当由集成窗口 StratSoft 启动各模块时，如数据完备，可以自动实现数据调用。但建议用户不经过集成窗口而直接调用各模块。 图1、软件集成窗口 下面将通过讲述图2 所示工程的建模、计算、后处理的全过程，简单介绍软件对于普通结构的使用方法。 ◆操作命令可以选择键盘输入全称命令、简写命令、菜单、或工具按扭。为使用户尽快熟悉软件，介绍时各中方式都介绍。如复制命令，写为[输入 copy,c；菜单:编辑/6 复制；按扭左一]。表示可以键盘输入命令全称 Copy，或输入简写命令 C，也可以选择主菜单编辑下的第 6 子菜单复制，也可以点击屏幕窗口左侧第一列工具条中的按扭。这 3 项输入的效果是等同的。 Strat 软件 入门 2 二、前处理 Prep建模 从集成窗口中点击Prep 框，或直接从桌面双击(Prep)，启动三维前处理Prep。窗口屏幕上有五组工具条，底部状态条以上为命令输入框。状态条从右向左依次显示当前图层、显示高度范围、显示状态(XY 平面、XZ 平面或三维等)、光标位置坐标。 ◆顶端工具条与第一主菜单“文件”和第二主菜单“视图”对应。为文件输入输出，窗口缩放、显示平面、图形内容等命令。 ◆左侧第一列与主菜单“编辑”对应，为复制、移动、阵列等图形编辑命令。 ◆左侧第二列与主菜单“绘制”对应，为梁、墙等图形单元的输入命令。 ◆右侧第一列与主菜单“属性”、“工具”对应。“属性”菜单为单元截面、材料等单元属性，...
