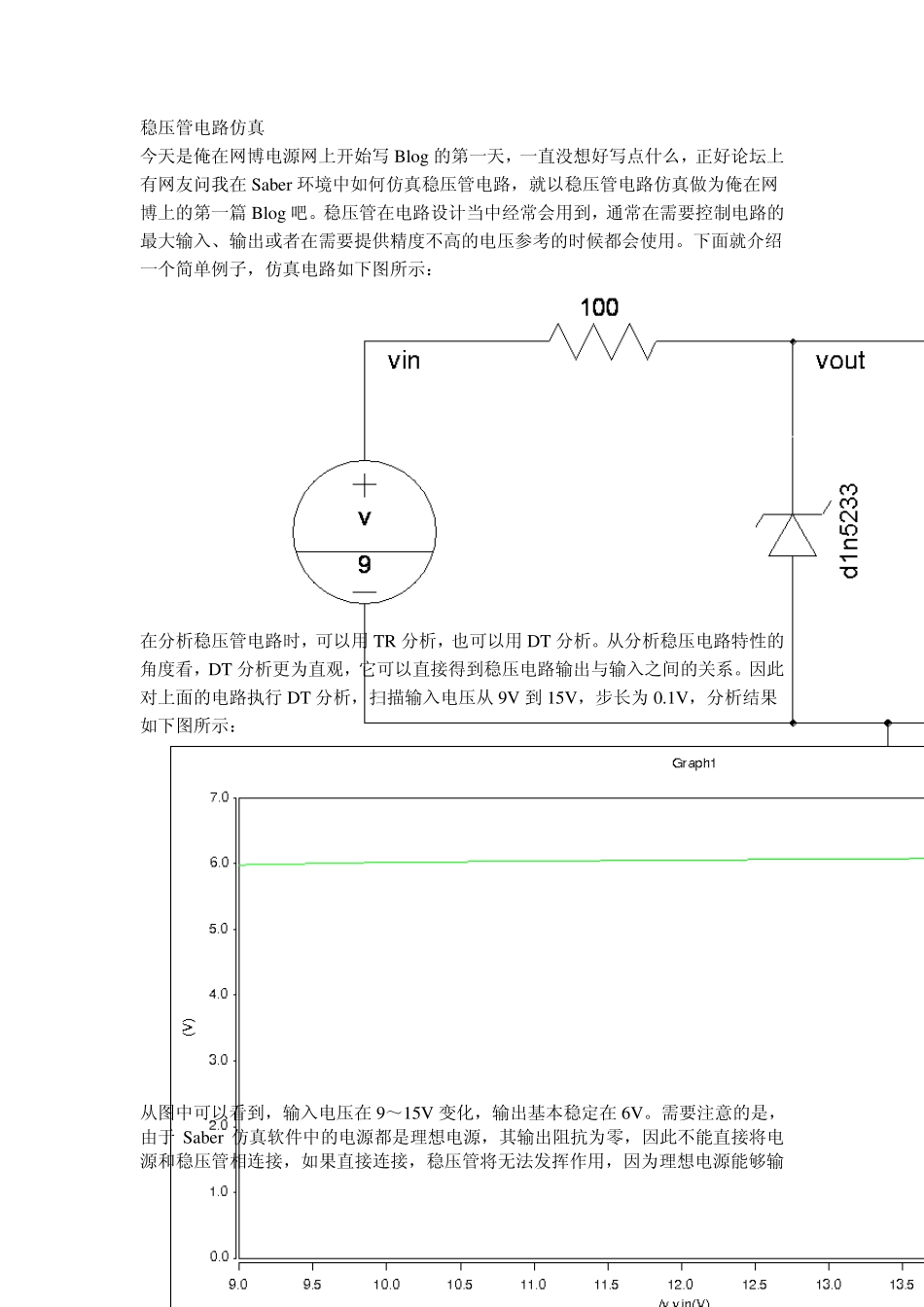

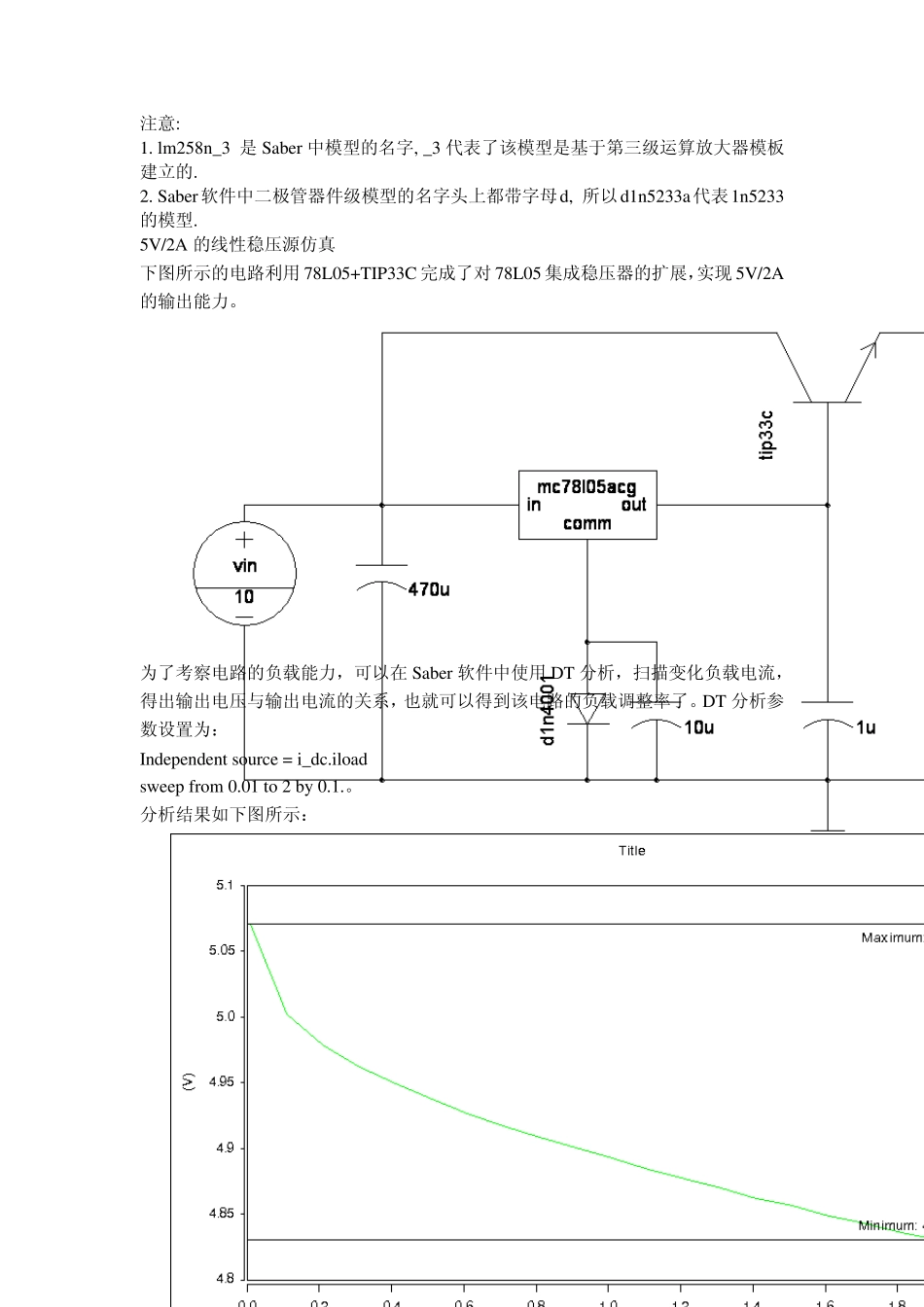

稳压管电路仿真 今天是俺在网博电源网上开始写Blog 的第一天，一直没想好写点什么，正好论坛上有网友问我在Saber环境中如何仿真稳压管电路，就以稳压管电路仿真做为俺在网博上的第一篇Blog 吧。稳压管在电路设计当中经常会用到，通常在需要控制电路的最大输入、输出或者在需要提供精度不高的电压参考的时候都会使用。下面就介绍一个简单例子，仿真电路如下图所示： 在分析稳压管电路时，可以用TR 分析，也可以用DT 分析。从分析稳压电路特性的角度看，DT 分析更为直观，它可以直接得到稳压电路输出与输入之间的关系。因此对上面的电路执行 DT 分析，扫描输入电压从 9V 到15V，步长为0.1V，分析结果如下图所示： 从图中可以看到，输入电压在9～15V 变化，输出基本稳定在6V。需要注意的是，由于 Saber 仿真软件中的电源都是理想电源，其输出阻抗为零，因此不能直接将电源和稳压管相连接，如果直接连接，稳压管将无法发挥作用，因为理想电源能够输出足以超出稳压管工作范围的电流。 带输出钳位功能的运算放大器 运算放大器在电路设计中很常用,在 Saber软件中提供了 8 个运放模板和大量的运放器件模型,因此利用 Saber软件可以很方便的完成各种运方电路的仿真验证工作.如下图所示的由 lm258 构成的反向放大器电路, 其放大倍数是 5,稳压二极管1N5233 用于钳位输出电压. 对该电路执行的DT 分析,扫描输入电压从-2V-> 2V , 步长为 0.1V, 仿真结果如下图所示: 从仿真结果可以看出,当输入电压超出一定范围时, 输出电压被钳位. 输出上限时6.5V, 下限是-6.5V. 电路的放大倍数 A=-5. 注意: 1. lm258n_3 是Saber 中模型的名字, _3 代表了该模型是基于第三级运算放大器模板建立的. 2. Saber软件中二极管器件级模型的名字头上都带字母d, 所以d1n5233a代表1n5233的模型. 5V/2A 的线性稳压源仿真 下图所示的电路利用78L05+TIP33C 完成了对78L05 集成稳压器的扩展，实现5V/2A的输出能力。 为了考察电路的负载能力，可以在 Saber 软件中使用DT 分析，扫描变化负载电流，得出输出电压与输出电流的关系，也就可以得到该电路的负载调整率了。DT 分析参数设置为： Independent source = i_dc.iload sweep from 0.01 to 2 by 0.1.。 分析结果如下图所示： 从上图可以看出，在整个范围内(0.01A
