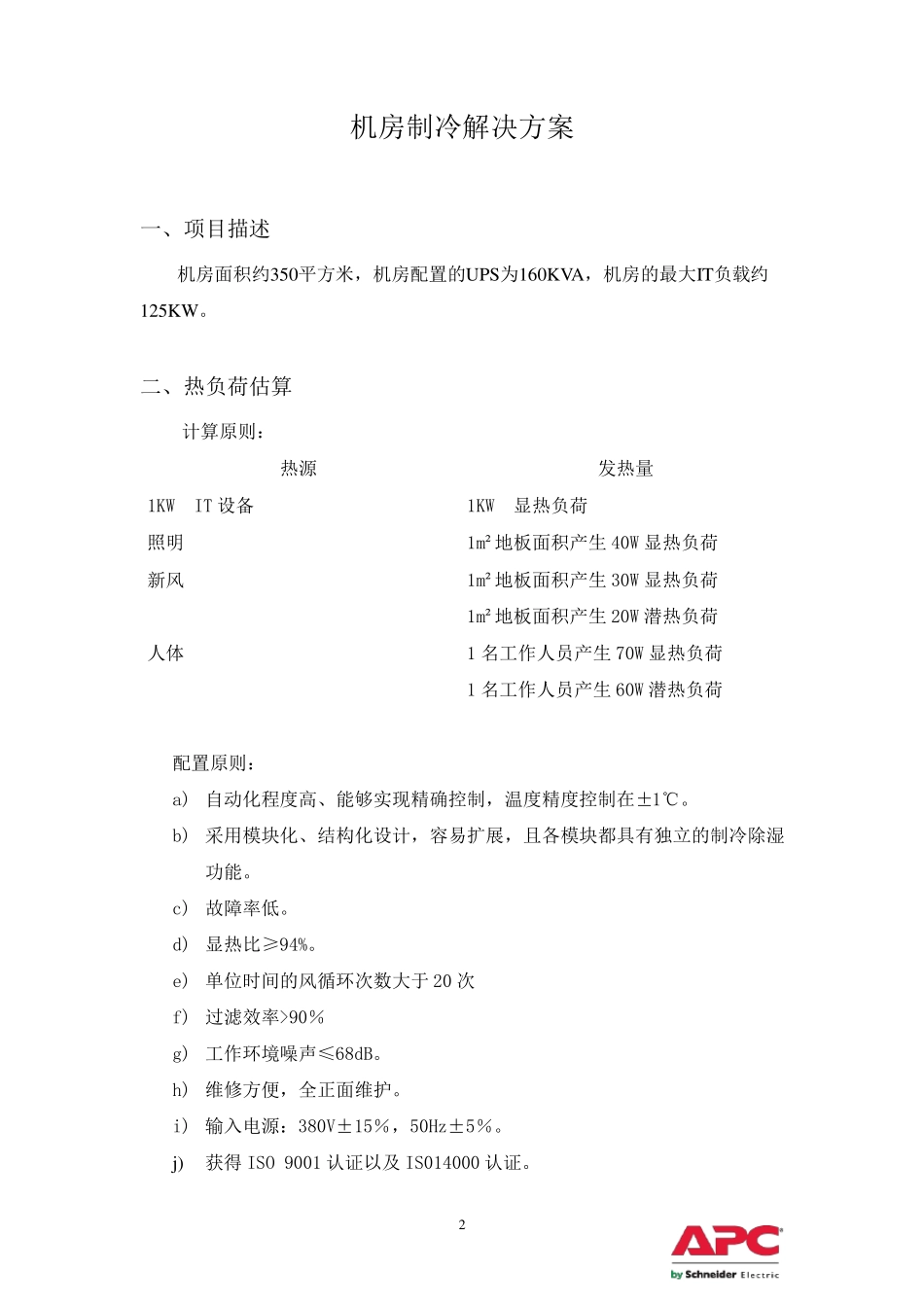

机房制冷解决方案 （地板下送风解决方案） 施耐德电气信息技术(中国)有限公司 2 0 1 1 年 1 月 1 0 日 2 机房制冷解决方案 一、项目描述 机房面积约350平方米，机房配置的UPS为160KVA，机房的最大IT负载约125KW。 二、热负荷估算 计算原则： 热源 发热量 1KW IT 设备 1KW 显热负荷 照明 1m²地板面积产生40W 显热负荷 新风 1m²地板面积产生30W 显热负荷 1m²地板面积产生20W 潜热负荷 人体 1 名工作人员产生70W 显热负荷 1 名工作人员产生60W 潜热负荷 配置原则： a) 自动化程度高、能够实现精确控制，温度精度控制在±1℃。 b) 采用模块化、结构化设计，容易扩展，且各模块都具有独立的制冷除湿功能。 c) 故障率低。 d) 显热比≥94%。 e) 单位时间的风循环次数大于 20 次 f) 过滤效率>90％ g) 工作环境噪声≤68dB。 h) 维修方便，全正面维护。 i) 输入电源：380V±15％，50Hz±5％。 j) 获得 ISO 9001 认证以及 IS014000 认证。 3 k) 寿命≥10 年，平均无故障时间≥5 万小时。 三、配置方案 根据机房热负荷及面积，前期 IT 负载约 125KW 。机房的面积约 350 平方米。 1、机房热负荷计算 机房的热负荷组成由 UPS 负载（IT 设备的热负荷）；UPS 及 PDU 的热负荷；照明；地板及新风负荷；人体热负荷等负荷组成。 机房暂以 5 个工作人员计算。 各类热负荷组成及计算方法见下表； 数据中心地板面积 * = 350 M2 IT 设备负荷 * = 125 kW 操作人员数量 * = 5 内部热负荷 热负荷类型 来源 1. IT 设备热负荷 显热 100% OF IT kW 100% X 125 = 125 kW 2. UPS/PDU 热负荷 显热 7% OF IT kW 7% X 125 = 8.75 kW 3. 照明系统热负荷 显热 27 W/M2 地板面积 0.027 X 350 = 9.45 kW 4. 人体热负荷 显热 70 W / 人 0.07 X 5 = 0.35 kW 5. 人体热负荷 潜热 60 W / 人 0.06 X 5 = 0.3 kW 外部热负荷 热符合类型 来源 新鲜空气通过渗透进入: 墙体, 窗, 地板, 天花板 显热 30 W/M2 地板面积 0.03 X 350 = 10.5 kW 潜热 20 W/M2 地板面积 0.02 X 350 = 7 kW 总制冷量 = 161 kW 显冷量 = 154 kW 显热比（SHR） = 0.95 4 机房的总热负荷为161KW ，其中显热量为154KW ，潜热量为7KW ，机房热负荷的显热比为0.95。 2、机房精密空调配置...
