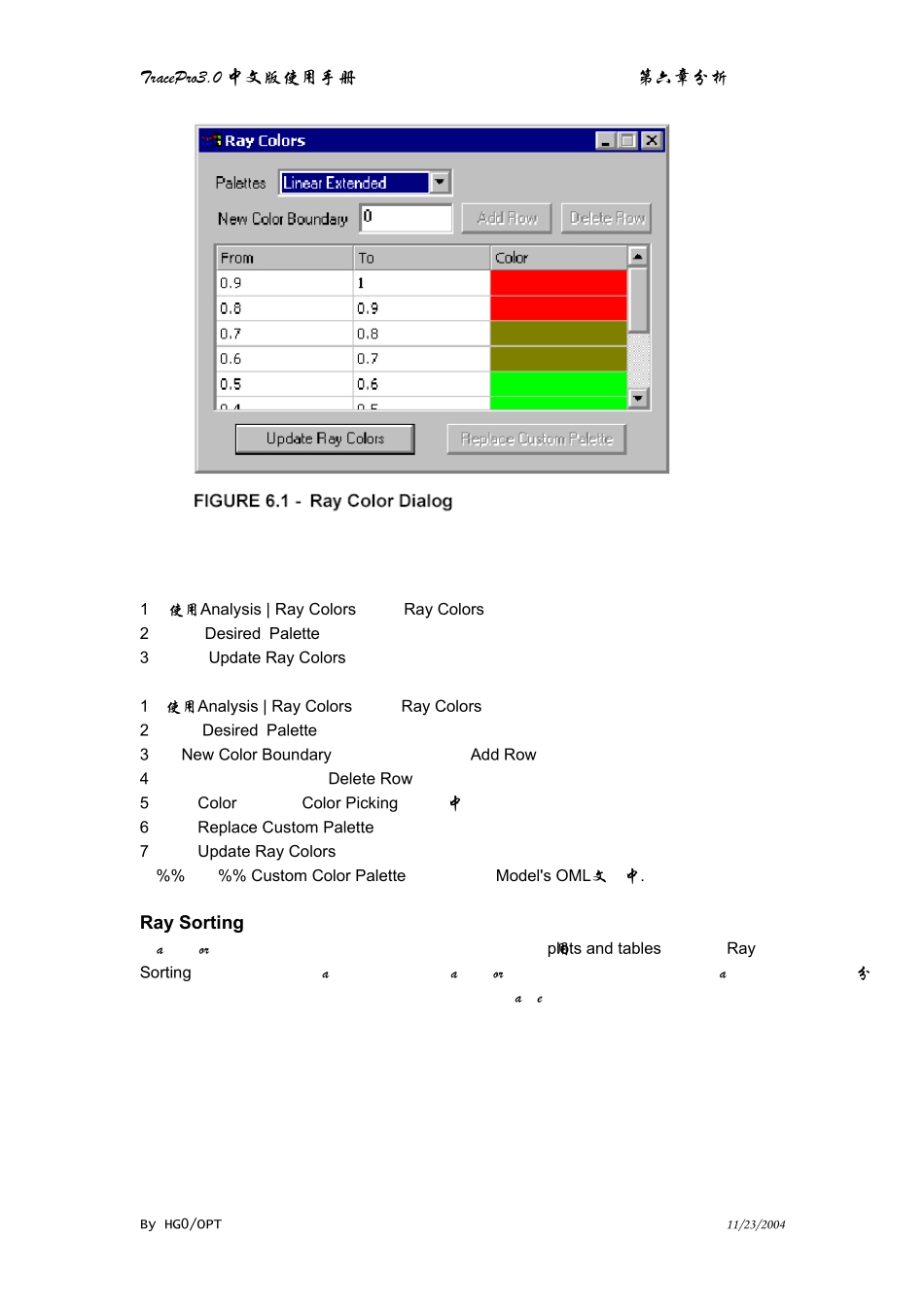

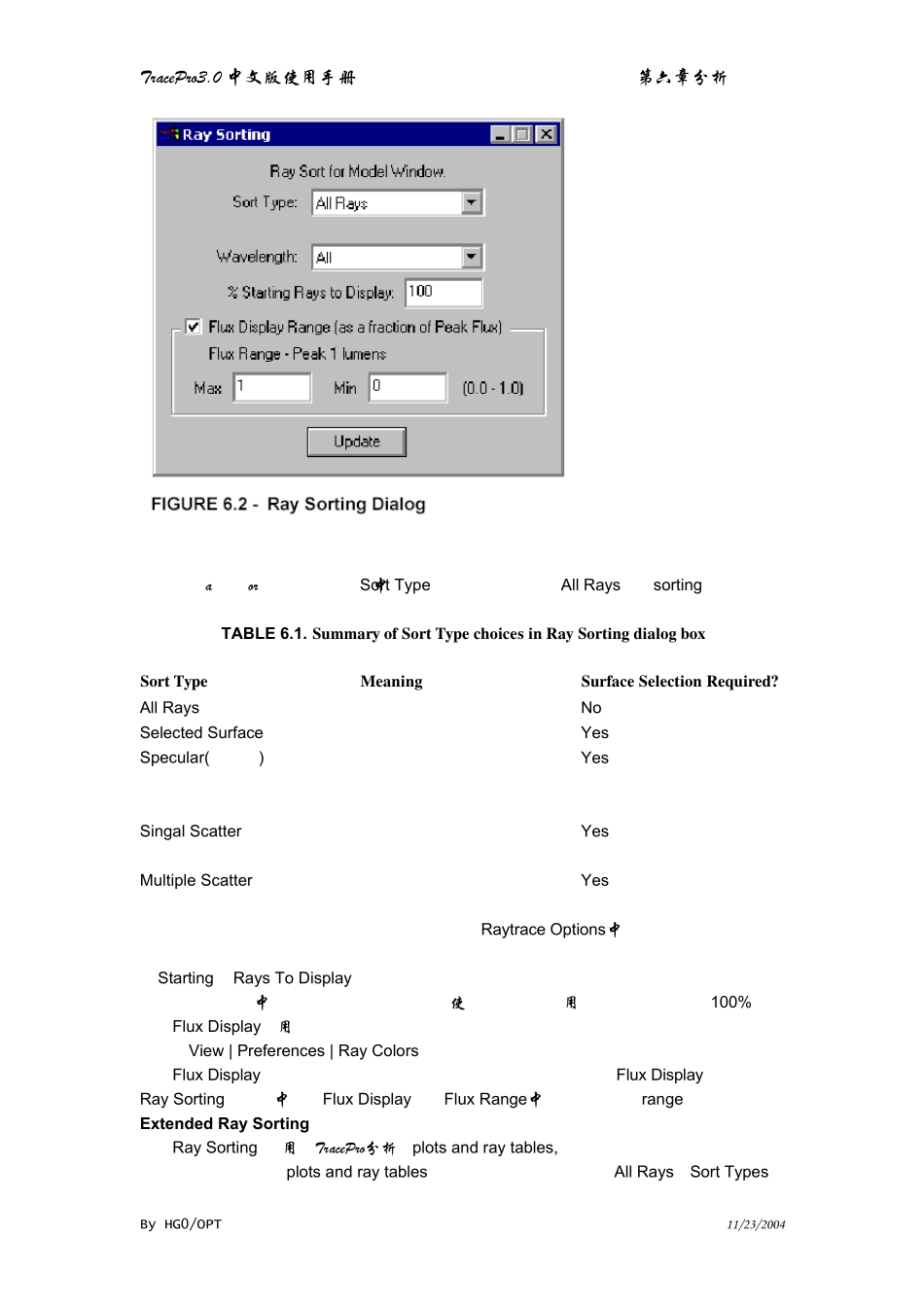

TracePro3.0 中 文 版 使 用 手 册 第 六 章 分 析 By HG0/OPT 11/23/2004 第 六 章 分 析 检验光线追迹结果 完成光线追迹之后，当进行结果评估时，分 析 菜单提供多种方法来显示光线追迹数据。 Displaying Rays 和 Ray Sorting让你观察数据是否是你期待的结果。 Irradiance Maps, Ray Tables and Polarization Maps 提供每一个表面的模拟结果。 Candela Plots 显示模型中 光线数据的角度分 配。 Volume Flux Viewer能够观察模型内部的流量分 布。 Reports Menu 帮助你完成分 析 光线数据和模型的多种报告形式。 Tools 菜单包括附加的功能来帮助你完成光线追迹结果。 Analysis Menu 在本章 中 的描述中 ，大多数的光线追迹结果从Analysis Menu中 得到，光线追迹也被包含在Analysis Menu项目的开始，这在第 五章 有详细地介绍。 Display Rays Analysis | Display Rays 选项允许你控制光线的显示。“Analysis Mode（分 析 模式） ”下，在完成光线追迹后, 光线默认地被显示或取消。光线在“Simulation Mode（模拟模式）”中 不能够被显示。 要关闭显示的光线，只需进入Analysis | Display Rays，显示光线的状态是通过菜单上√ 标志来标注的。如果被trace的光线有很多并且带有许多的splits or branches，程序会花很长时间来显示这些光线。你可以根据需要设定Window|Auto Update来更新光线的显示，这时的光线不会被随时更新，直到你按“F5”或选择Window|Refresh。光线也可能在和图画程序组合期间同步显示，当具有优先设置时。参考2.43页的“Ray Display”。 你也可以按照下面的描述使 用 Ray Sorting来决定哪些光线显示。 Ray Colors 可以通过Ray Color对话框来设置光线的颜色来取代预先设值的颜色值，对于单色光，Ray Color对话框提供三种预设的颜色值来显示光线颜色。连同Default Red-Green-Blue三色，还有Extended and Logarithmic的10级调色板供选择，可以通过不同颜色的不同阶数来改变每阶的相关交点或是增加新的阶数。 TracePro3.0 中 文 版 使 用 手 册 第 六 章 分 析 By HG0/OPT 11/23/2004 改变调色板颜色 1、 使 用 Analysis | Ray Colors，打开Ray Colors对话框 2、 选择 Desired Palette 3、 点击 Update Ray Colors 创建一个自定义的颜色 1、使 用 Analysis | Ray Colors，打开Ray Col...
