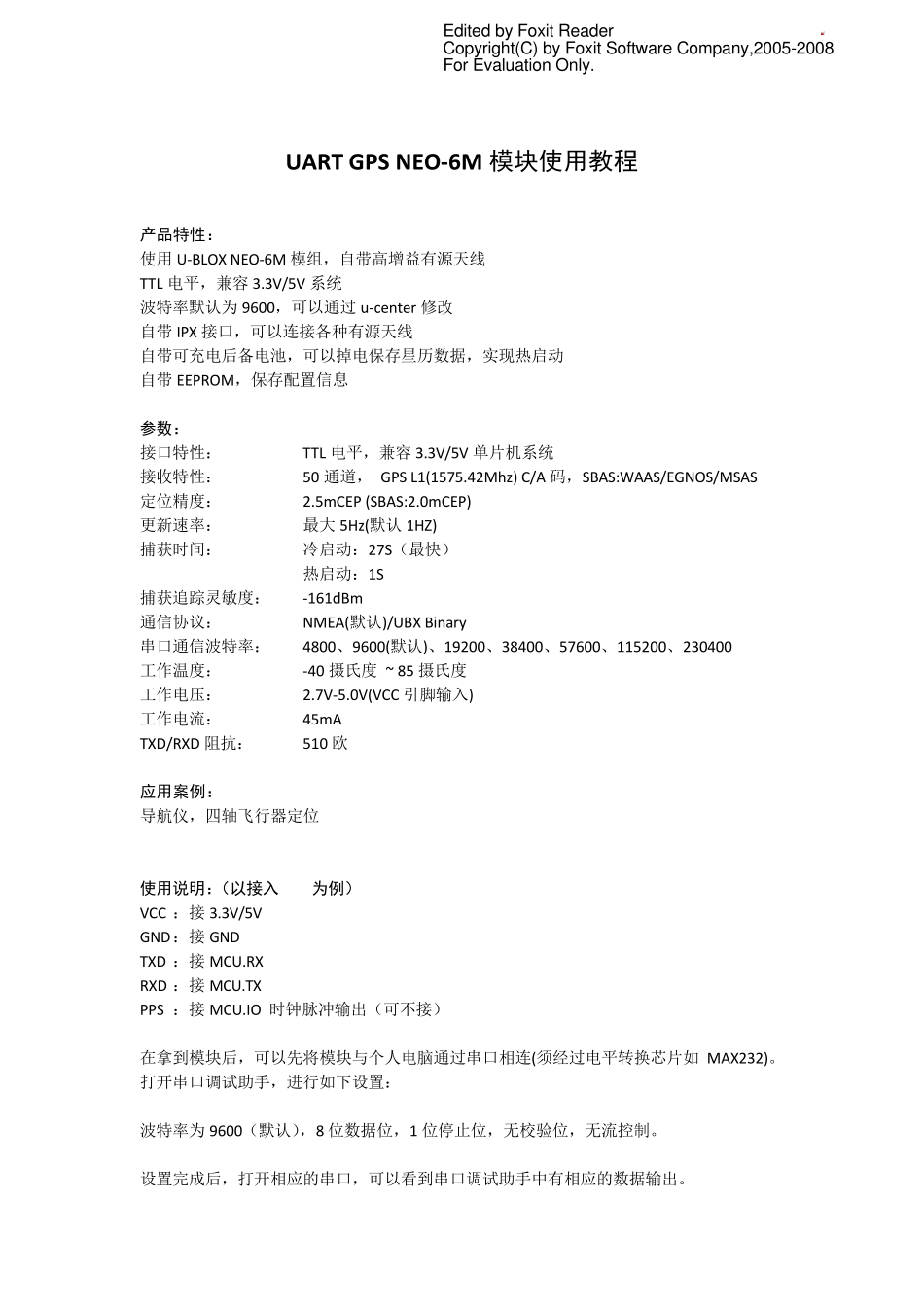

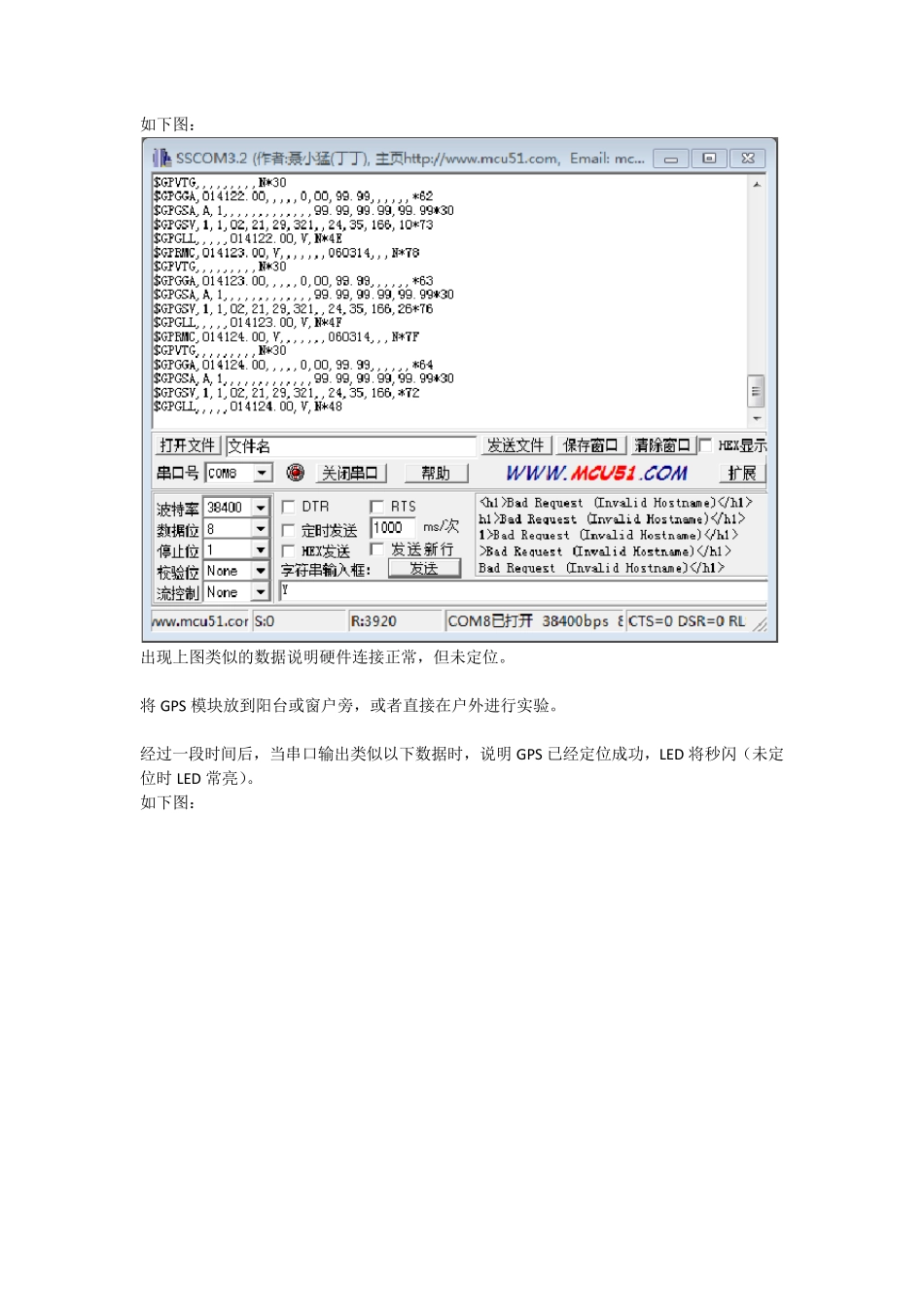

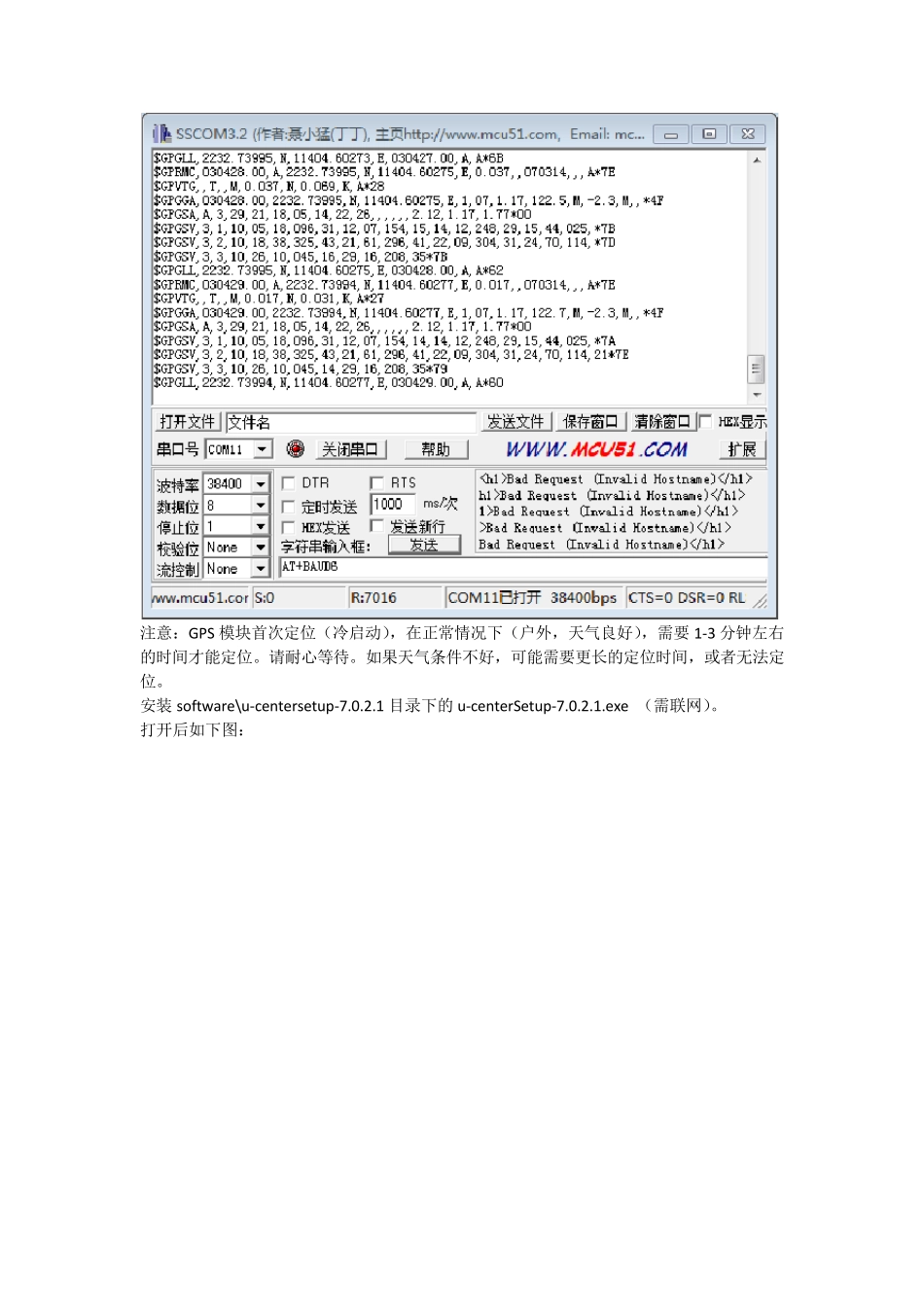

U ART GPS NEO-6M 模块使用教程 产品特性： 使用U-BLOX NEO-6M 模组，自带高增益有源天线 TTL 电平，兼容3.3V/5V 系统 波特率默认为9600，可以通过u-center 修改 自带IPX 接口，可以连接各种有源天线 自带可充电后备电池，可以掉电保存星历数据，实现热启动 自带EEPROM，保存配置信息 参数： 接口特性： TTL 电平，兼容3.3V/5V 单片机系统 接收特性： 50 通道， GPS L1(1575.42Mhz) C/A 码，SBAS:WAAS/EGNOS/MSAS 定位精度： 2.5mCEP (SBAS:2.0mCEP) 更新速率： 最大5Hz(默认1HZ) 捕获时间： 冷启动：27S（最快） 热启动：1S 捕获追踪灵敏度： -161dBm 通信协议： NMEA(默认)/UBX Binary 串口通信波特率： 4800、9600(默认)、19200、38400、57600、115200、230400 工作温度： -40 摄氏度 ~ 85 摄氏度 工作电压： 2.7V-5.0V(VCC 引脚输入) 工作电流： 45mA TXD/RXD 阻抗： 510 欧 应用案例： 导航仪，四轴飞行器定位 使用说明：（以接入MCU为例） VCC ：接3.3V/5V GND ：接GND TXD ：接MCU.RX RXD ：接MCU.TX PPS ：接MCU.IO 时钟脉冲输出（可不接） 在拿到模块后，可以先将模块与个人电脑通过串口相连(须经过电平转换芯片如 MAX232)。打开串口调试助手，进行如下设置： 波特率为9600（默认），8 位数据位，1 位停止位，无校验位，无流控制。 设置完成后，打开相应的串口，可以看到串口调试助手中有相应的数据输出。 Edited by Foxit ReaderCopyright(C) by Foxit Software Company,2005-2008For Evaluation Only.如下图： 出现上图类似的数据说明硬件连接正常，但未定位。 将 GPS 模块放到阳台或窗户旁，或者直接在户外进行实验。 经过一段时间后，当串口输出类似以下数据时，说明GPS 已经定位成功，LED 将秒闪（未定位时 LED 常亮）。 如下图： 注意：GPS 模块首次定位（冷启动），在正常情况下（户外，天气良好），需要1-3 分钟左右的时间才能定位。请耐心等待。如果天气条件不好，可能需要更长的定位时间，或者无法定位。 安装 software\u-centersetup-7.0.2.1 目录下的u-centerSetup-7.0.2.1.exe （需联网）。 打开后如下图： 在Receiver 菜单下，选择Port，选择实际的串口端口号。Baudrate:38400(默认)。 点击连接按钮，即可连接到 NEO-6M GPS 模块。u-center 将显示各种信息，如下图： 可以安装 GoogleEarthPluginSet...
