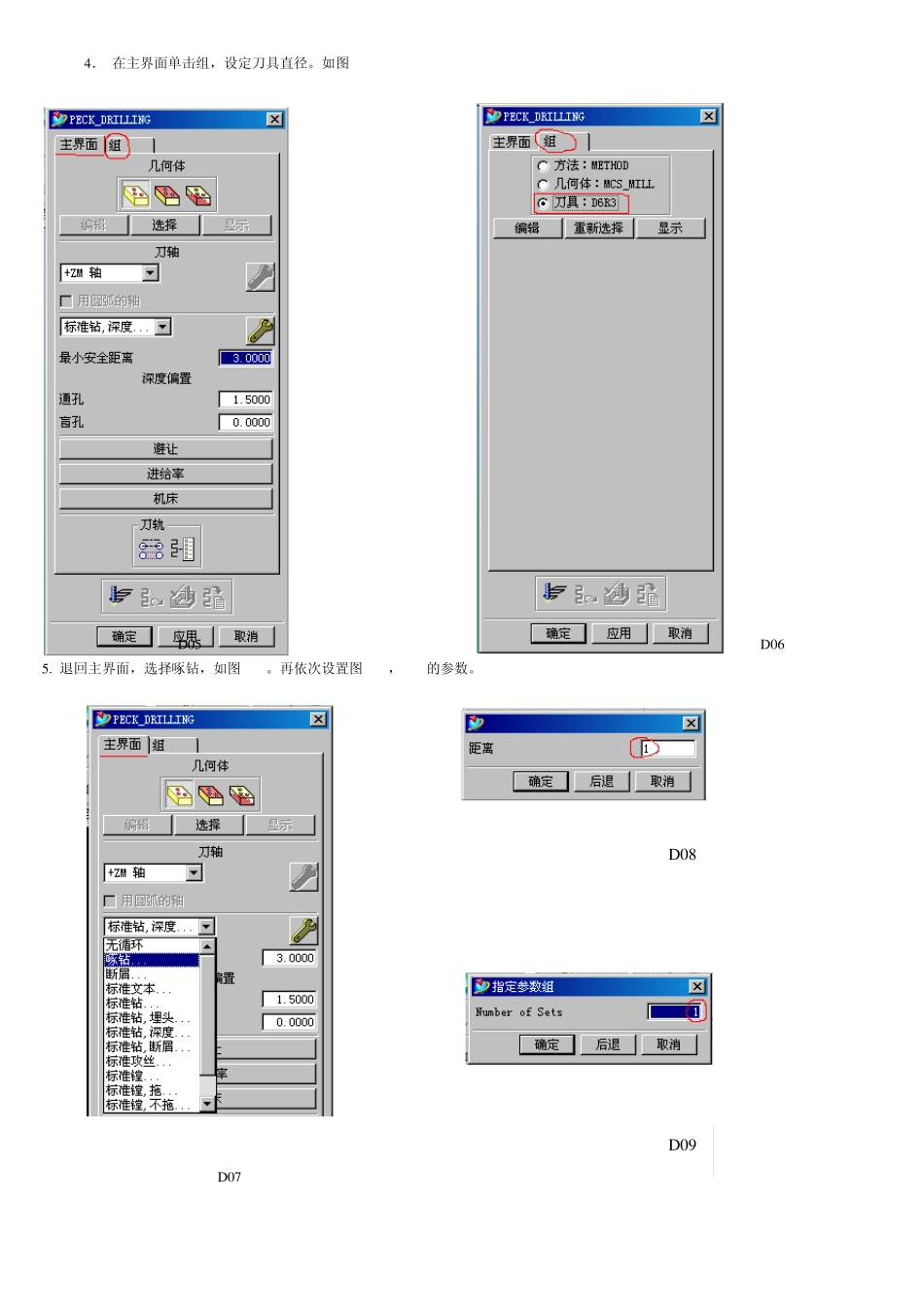

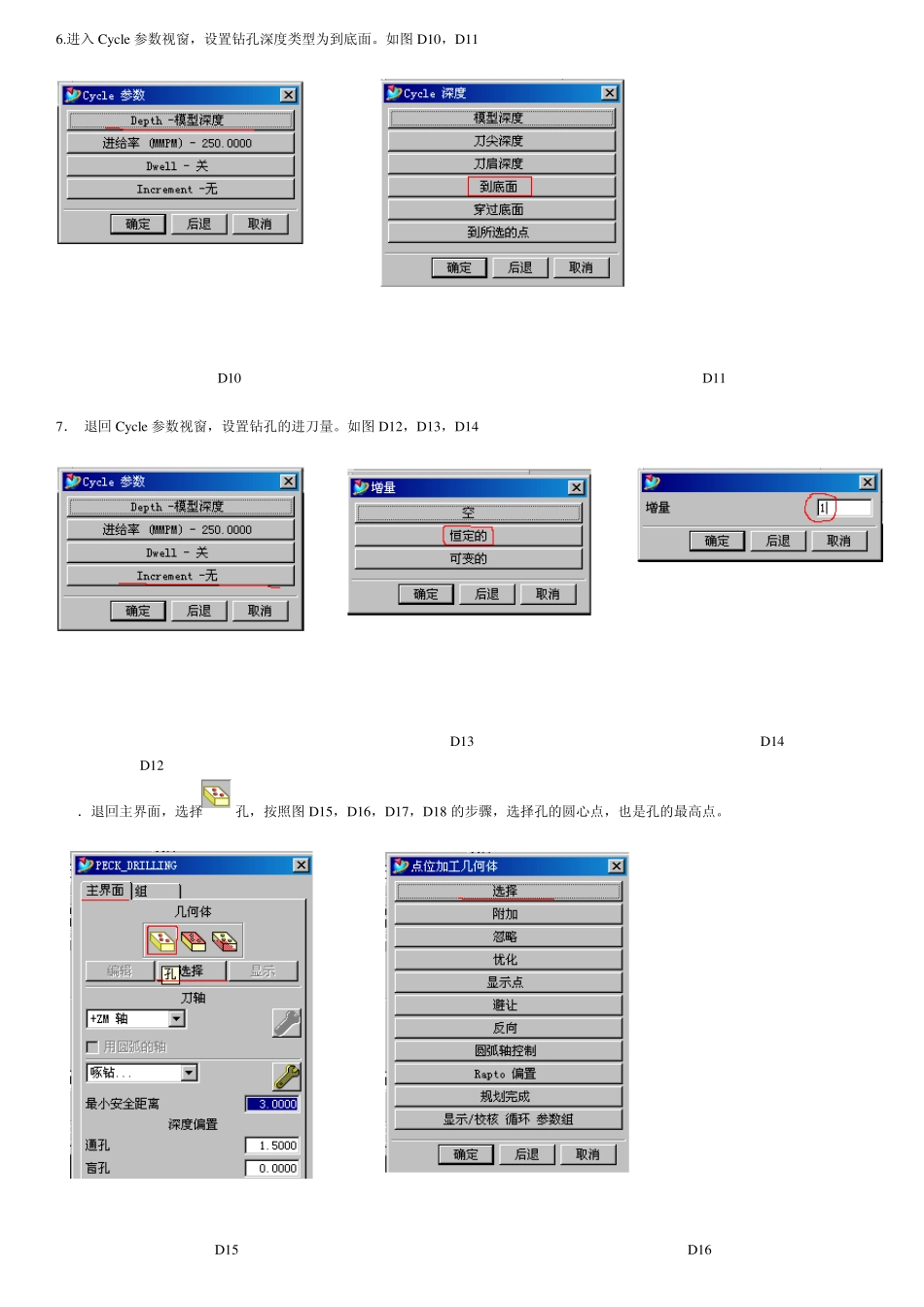

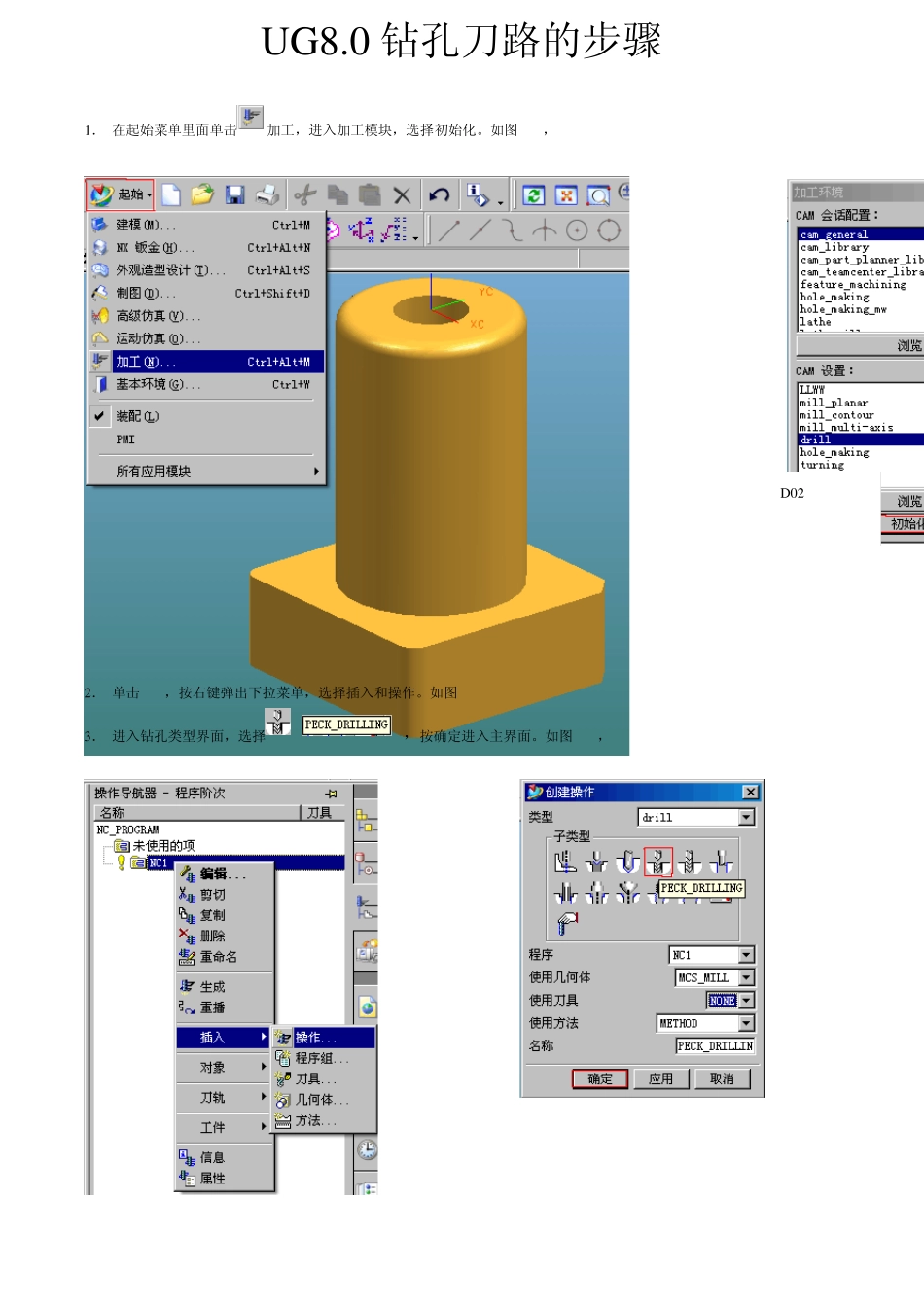

U G 8.0 钻孔刀路的步骤 1． 在起始菜单里面单击加工，进入加工模块，选择初始化。如图 D01，D02 D01 2． 单击NC1，按右键弹出下拉菜单，选择插入和操作。如图 D03 3． 进入钻孔类型界面，选择 ，按确定进入主界面。如图 D04，D05 D03 D04 D 02 4． 在主界面单击组，设定刀具直径。如图 D05,D06 D 05 D 06 5. 退回主界面，选择啄钻，如图 D07。再依次设置图 D08，D09的参数。 D 07 D 08 D 09 6.进入Cy cle 参数视窗，设置钻孔深度类型为到底面。如图 D10，D11 D10 D11 7． 退回 Cy cle 参数视窗，设置钻孔的进刀量。如图 D12，D13，D14 D13 D14 D12 9．退回主界面，选择孔，按照图 D15，D16，D17，D18 的步骤，选择孔的圆心点，也是孔的最高点。 D15 D16 D 17 D 18 10．按三次中键回到主界面，选底面，设置钻孔的最低深度。如图 D 19，D 20 D 20 D 19 11．按中键回到主界面，设置最小安全距离为5。如图 D 21 12．然后单击避让，按照图 D 22，D 23，D 24 的步骤，设置刀具的安全高度。 D 21 13．按三次中键回到主界面，单击进给率，如图 D25，设置如图 D26，D27的参数。 D 25 D 26 D 27 D 23 D 22 D 23 D 24 最小安全距离：刀具每钻深一刀抬刀回工件顶面以上的距离，以方便排屑。 14．.按中键回到主界面，单击生成，便可得出如图 D28的刀路. D 28
