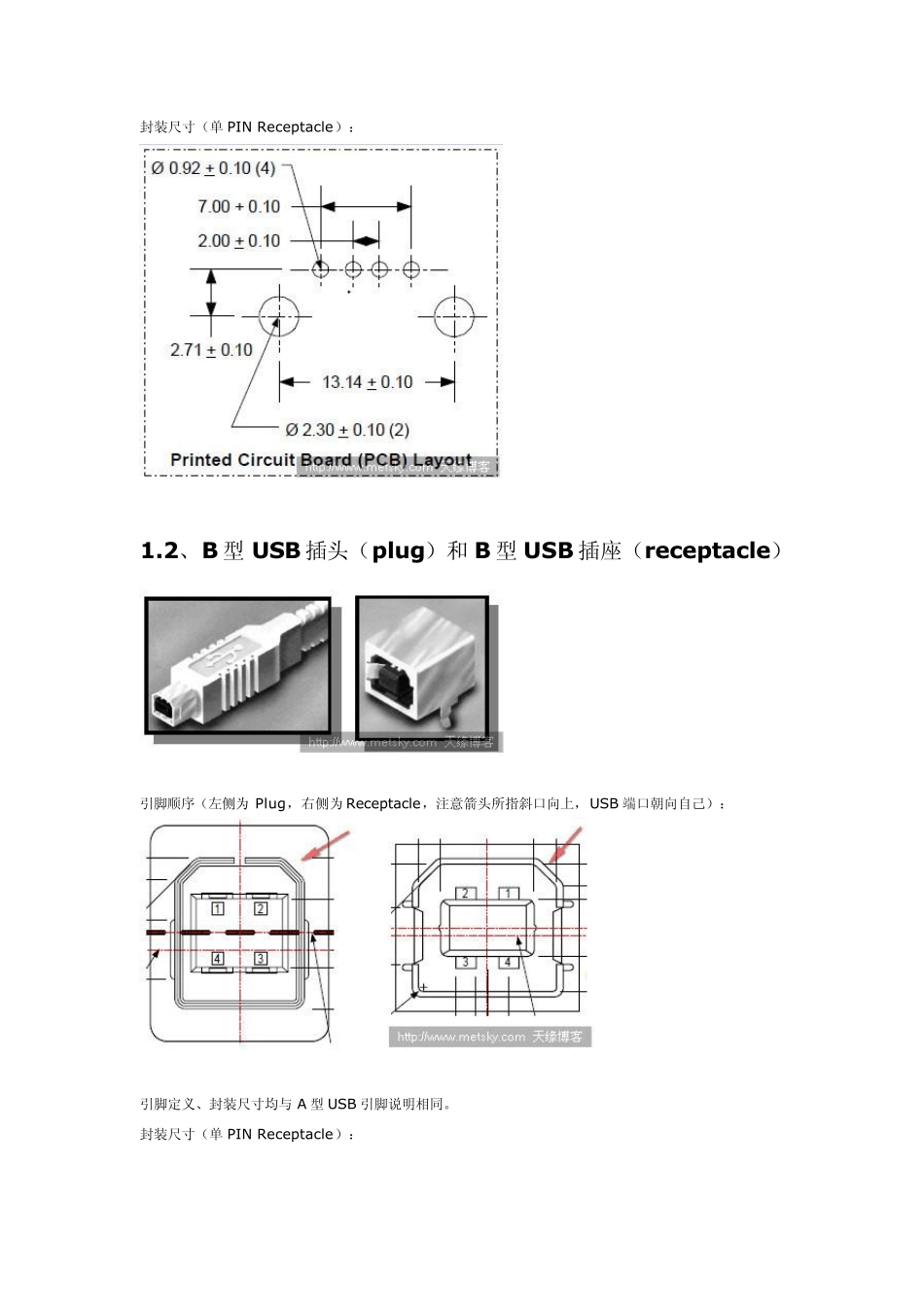

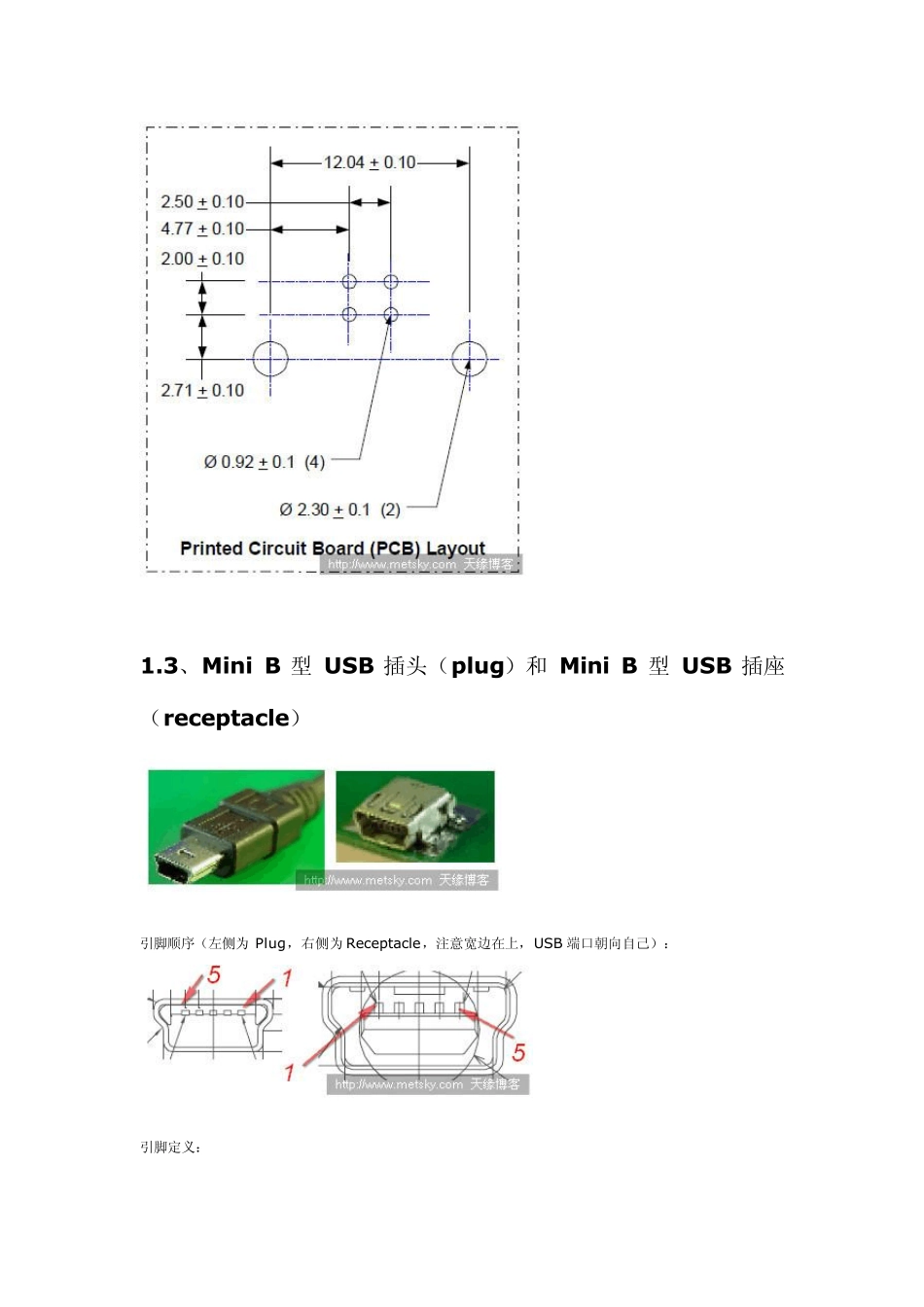

1、 U SB 封装 USB 全称Universal Serial Bus(通用串行总线),目前USB 2.0 接口分为四种类型A 型、B 型、Mini型还有后来补充的Micro 型接口,每种接口都分插头和插座两个部分,Micro 还有比较特殊的AB 兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管USB 3.0 性能非常卓越,但由于USB 3.0 规范变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。 注意: 1、本文封装尺寸来源,USB 2.0 Specification Engineering Change Notice( Date:10/20/2000) 2、本文图片来源USB 官方协议文档,由于USB 3.0 在接口和线缆规范上变化较大,后面专门介绍。 3、 本文未带插头封装尺寸,插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf, 下个版本USB 3.0在接口和封装上都有很大变化,本文属于USB 2.0 协议内容,如果是USB 3.0 设备,似乎只有A 型头才能插到2.0 插座中Receptacle。 1.1、 A 型USB 插头(plu g)和A 型 USB 插座(receptacle) 引脚顺序(左侧为Plug,右侧为Receptacle): 引脚定义: 编号 定义 颜色识别 1 VBUS Red(红色) 2 D- White (白色) 3 D+ Green(绿色) 4 GND Black(黑色) 封装尺寸(单PIN Receptacle): 1.2、B 型 USB 插头(plu g)和 B 型 USB 插座(receptacle) 引脚顺序(左侧为 Plu g,右侧为 Receptacle,注意箭头所指斜口向上,USB 端口朝向自己): 引脚定义、封装尺寸均与 A 型 USB 引脚说明相同。 封装尺寸(单PIN Receptacle): 1.3、Mini B 型 USB 插头(plu g)和 Mini B 型 USB 插座(receptacle) 引脚顺序(左侧为 Plu g,右侧为 Receptacle,注意宽边在上,USB 端口朝向自己): 引脚定义: 编号 定义 颜色识别 1 VBUS Red(红色) 2 D- White (白色) 3 D+ Green(绿色) 4 ID Not connected(未连接) 5 GND Black(黑色) 封装尺寸(Receptacle): 以上部分为USB 2.0 规范内容,下面的Micro USB 实际上是在2006 年才发布的补充规范,由于该接口定义无法后向支持USB 3.0 协议,故仍然归于USB 2.0 协议包。 1.4、 Micro USB 插头和插座 Micro USB 补充定义用于蜂窝电话和便携设备的Micro USB 接口,比Mini USB 接口更小。其中标准A型...
